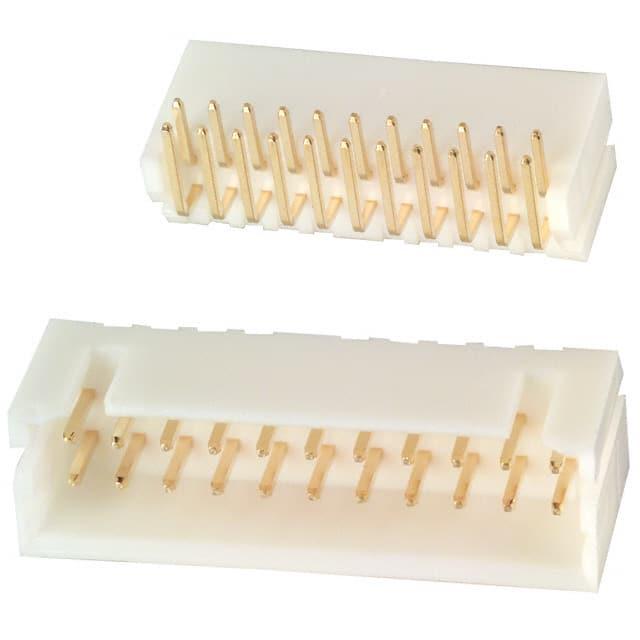

DF1B-22DP-2.5DS(01)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.5mm 2 22pin 3A 203nm 金 白色 通孔安装
供应商型号: CSJ-ST50659373
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF1B-22DP-2.5DS(01)

DF1B-22DP-2.5DS(01)概述

    DF1B系列 2.5mm间距接插件技术手册

    产品简介


    DF1B系列是Hirose Electric Co., Ltd.设计的一款2.5mm间距的电线对板连接器,适用于多种场合的线缆到电路板的连接。该系列连接器通过UL和CSA双重认证,具有广泛的应用范围,如办公设备(例如复印机和打印机)。

    技术参数


    - 额定电流
    - 20 AWG:5A/针
    - 22至24 AWG:3A/针
    - 26 AWG:2A/针
    - 28 AWG:1A/针
    - 30 AWG:0.5A/针
    - 工作温度范围:-35°C至+85°C
    - 工作湿度范围:40%至80%
    - 存储温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%
    - 额定电压:250V AC/DC
    - 绝缘电阻:1000MΩ最小值(施加500V DC)
    - 耐压强度:650V AC持续1分钟
    - 接触电阻:30mΩ最大值(电流100mA)
    - 单次插入/拔出力:0.44N(45gf)最小值,4.4N(450gf)最大值
    - 振动测试:无1μs以上的电气中断,频率10至55Hz,单振幅0.75mm,每方向2小时
    - 温湿测试:96小时,温度40±2°C,湿度90%至95%
    - 温度循环测试:5个周期,温度变化范围-55°C至+85°C
    - 接口寿命:锡镀层30次,金镀层50次
    - 焊接热稳定性:无影响性能的组件变形

    产品特点和优势


    - 种类多样:提供“线对板”和“在位线”两种类型的连接器,分别具备单行和双行布局,并且可选镀锡或镀金处理。
    - 高可靠性:通过UL和CSA认证,确保产品的安全性和可靠性。
    - 宽广的工作温度范围:能够适应极端温度环境。
    - 良好的耐湿性能:适用于相对湿度高达80%的环境。
    - 耐用性强:经过严格振动和温度循环测试,保证在恶劣条件下的稳定运行。

    应用案例和使用建议


    DF1B系列连接器适用于办公设备(例如复印机和打印机)。以下是几种可能的应用场景及相应的使用建议:
    1. 复印机:适用于复杂线路布局的复印机内部连接。建议选择高接触电阻的金镀层连接器以提高可靠性。
    2. 打印机:适用于高速打印过程中频繁接触的连接器。建议选择具有优良抗震动特性的连接器以减少信号中断的风险。
    3. 其他业务设备:适用于需要高密度连接和紧凑设计的各类商业设备。建议根据具体需求选择合适的接口形式和镀层材料。

    兼容性和支持


    该系列产品与其他标准规格的电线对板连接器兼容,支持常见的安装方式。Hirose公司提供了详尽的技术支持和售后服务,可以协助客户解决任何安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题一:连接器接触不良
    - 解决方案:检查接触电阻,必要时重新焊接连接器,确保焊接牢固且无氧化层。
    - 问题二:插拔次数不足
    - 解决方案:对于锡镀层连接器,如果预计插拔次数较多,建议选择镀金版本以延长使用寿命。
    - 问题三:无法承受预期环境
    - 解决方案:根据实际环境选择符合要求的工作温度范围和湿度条件的产品。

    总结和推荐


    DF1B系列2.5mm间距电线对板连接器凭借其多样化的设计、高可靠性和广泛的适用性,在各种商业设备应用中表现出色。考虑到其优越的技术参数和广泛应用案例,强烈推荐使用此系列连接器。此外,厂商提供的全面支持服务进一步增强了产品的竞争力和用户满意度。

DF1B-22DP-2.5DS(01)参数

参数
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 203nm
额定电流 3A
间距-配接 2.5mm
排数 2
类型 Header,Push-Pull
颜色 白色
针脚数 22pin
安装方式 通孔安装
零件状态 在售
包装方式 散装
