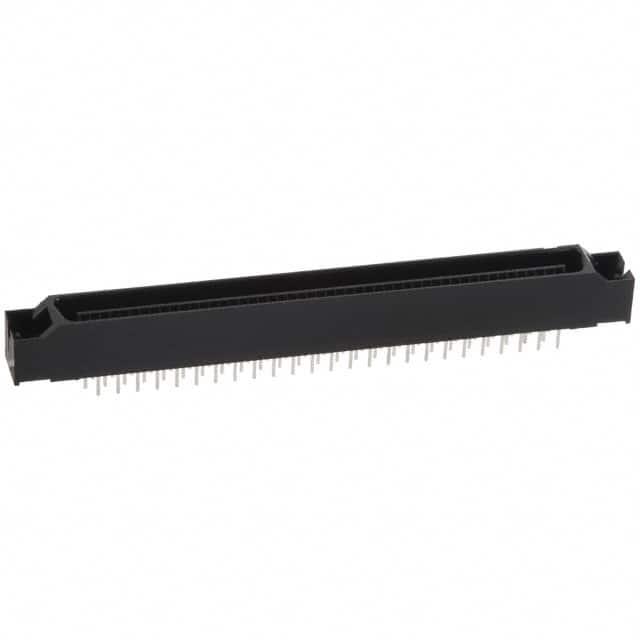

FX2B-100PA-1.27DSA(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 100pin Polyamide (PA) 500mA 金 中心安装,通孔安装
供应商型号: CSJ-ST47815129
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC D-Sub 连接器 FX2B-100PA-1.27DSA(71)

FX2B-100PA-1.27DSA(71)概述


    产品简介


    FX2系列 1.27mm间距多功能两件式连接器
    FX2系列是一种高度灵活且多功能的1.27毫米间距两件式连接器,广泛应用于计算机、外围设备及各种机器中。该连接器设计旨在提供多样化的连接方式和操作便捷性,支持多种类型的安装(如插孔型、SMT型等),并适用于板对板和板对电缆连接。

    技术参数


    - 电流额定值:0.5A
    - 电压额定值:125V AC
    - 操作温度范围:-55°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 湿度范围:工作湿度范围为40%至80%,存储湿度范围为40%至70%
    - 绝缘电阻:最小1000兆欧(在250V DC条件下)
    - 耐电压:无闪络或绝缘击穿(在300V AC/1分钟条件下)
    - 接触电阻:最大45毫欧(在100mA条件下)
    - 振动测试:频率10至55Hz,单振幅0.75mm,每个方向振动2小时
    - 稳态湿度测试:接触电阻最大55毫欧,绝缘电阻最小100兆欧(在40°C,90%至95%湿度下持续96小时)
    - 温度循环测试:5个周期,从-85°C至15-35°C
    - 耐用性(插拔):500次循环后接触电阻最大55毫欧
    - 焊接热稳定性:自动焊接时最高360°C,5秒内,波峰焊接时最高260°C,10秒内

    产品特点和优势


    - 多用途连接:适用于多种产品线,可进行多样化的连接方式。
    - 便捷操作:通过独特的卡扣设计,可以轻松实现插入和拔出。
    - 堆叠连接:高度可调,适用于需要不同堆叠高度的应用。
    - 防错设计:防止误插和扭转,提高安全性。
    - 稳固性:通过金属片提供更好的焊接强度,固定结构更加稳定。

    应用案例和使用建议


    FX2系列连接器广泛应用于计算机、外围设备及工业机械等领域。例如,在一台服务器中,该连接器可以用于主板到扩展卡的连接。对于这种应用场景,建议在安装过程中严格按照规范操作,确保连接器正确插入和固定。此外,在长期运行中应注意保持良好的散热和湿度控制,以延长连接器的使用寿命。

    兼容性和支持


    - 兼容性:FX2系列连接器与多种标准SMT和插孔工艺兼容,便于集成到不同的电子设备中。
    - 支持服务:HIROSE公司提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - Q:如何判断连接器是否损坏?
    - A: 通过目视检查和接触电阻测试来判断。如果接触电阻明显增加,说明连接器可能存在故障。
    - Q:如何正确处理焊接过程中的高温?
    - A: 在焊接过程中要严格控制温度,避免超过规定温度,以保护连接器不受损害。

    总结和推荐


    FX2系列1.27mm间距多功能两件式连接器以其多用途连接、便捷操作和可靠的性能在市场上具有显著的竞争优势。无论是计算机内部组件还是复杂机械设备的组装,该连接器都能满足高性能要求。因此,我们强烈推荐在需要可靠连接的场合使用FX2系列连接器。

FX2B-100PA-1.27DSA(71)参数

参数
针脚数 100pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
触头镀层
外壳材料 Polyamide (PA)
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2B-100PA-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2B-100PA-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2B-100PA-1.27DSA(71) FX2B-100PA-1.27DSA(71)数据手册

FX2B-100PA-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7887 ¥ 49.0299
库存: 166
起订量: 9 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.02
直接购买
加入购物车
