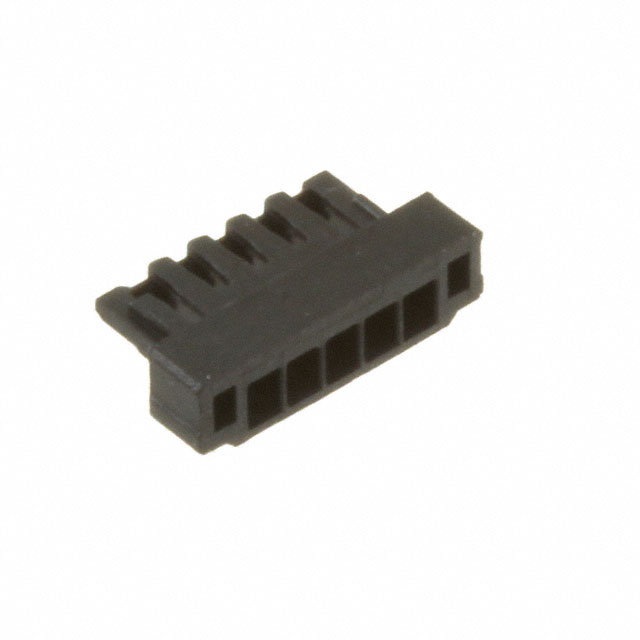

DF52-5P-0.8C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.8mm间距5p FPC插头 FPC连接器, DF52系列, 单排, 电缆安装, 压接
供应商型号: 26M-DF52-5P-0.8C
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF52-5P-0.8C

DF52-5P-0.8C概述

    DF52系列0.8mm间距紧凑且坚固的线对板连接器

    产品简介


    DF52系列是一款专为小型化设计而开发的线对板连接器。其主要功能是提供可靠的电连接,并且能够在小型应用场合下发挥出色的性能。该系列连接器广泛应用于汽车、工业自动化、通信设备及消费电子产品等领域。

    技术参数


    - 电流额定值
    - 28 AWG:2.5A(最多2个引脚)
    - 30 AWG:2.0A(最多2个引脚)
    - 32 AWG:1.5A(最多2个引脚)
    - 电压额定值
    - 交流/直流:100V
    - 工作温度范围:-40℃至85℃
    - 工作湿度范围:20%至80%
    - 存储温度范围:-10℃至60℃
    - 存储湿度范围:40%至70%
    - 绝缘电阻:最小100MΩ(测试条件:100V直流)
    - 耐压能力:无闪络或击穿,交流300V施加1分钟
    - 接触电阻:最大10mΩ(测试条件:最大20V直流,1mA)
    - 振动和冲击:在每个轴方向上,10-55Hz频率,半幅度0.75mm,10次循环内无超过1μs的电气中断;加速度490m/s²,11ms,三个方向,3次循环内无超过1μs的电气中断
    - 防潮性:接触电阻最大20mΩ,绝缘电阻最小100MΩ(40±2℃,湿度90%-95%,96小时)
    - 温度循环:接触电阻最大20mΩ,绝缘电阻最小100MΩ(-55℃,5-35℃,85℃,5周期)
    - 插拔耐久性:接触电阻最大20mΩ,插拔20次
    - 焊接热稳定性:无影响性能的外壳部件溶解(回流焊:符合推荐温度曲线;手动焊接:焊接铁温度350℃±10℃,持续3秒)

    产品特点和优势


    1. 小型化设计:0.8mm间距,1.75mm高度,4.1mm深度,适用于小型化应用。
    2. 坚固结构:采用厚壁设计,确保了在保持小尺寸的同时具备足够的机械强度。
    3. 高电流承载能力:最高可达2.5A(使用28AWG导线),采用高导电材料和适当的接触力。
    4. 防变形结构:盒形端子结构可防止组装过程中变形,确保整体稳定性和坚固性。
    5. 视觉检查:侧边开口便于目视检查,确保插接到位,避免意外断开。
    6. 符合燃烧标准:通过IEC 60695-2-11的燃烧测试。
    7. 无卤素材料:氯和溴含量低于IEC 61249-2-21标准值,环保安全。

    应用案例和使用建议


    - 汽车应用:特别适合需要高可靠性、耐温差的应用场景,如车载导航系统、传感器接口等。
    - 工业自动化:可用于复杂设备内部布线,如PLC模块间的连接。
    - 消费电子:适合智能手表、平板电脑等便携式设备的小型连接需求。
    使用建议:
    1. 焊接条件:推荐峰值温度不超过250℃,预热区域温度150-180℃,持续90-120秒。
    2. 手工焊接:温度控制在350±10℃,焊接时间不超过3秒。
    3. 装配和拆卸:建议使用专用工具进行装配,以保证连接器的可靠性和使用寿命。

    兼容性和支持


    - 兼容性:该系列连接器可与指定的线缆配合使用,具体型号需参见相关资料。
    - 技术支持:HIROSE公司提供详细的安装和使用指南,如有疑问可联系当地代表获取帮助。

    常见问题与解决方案


    1. 问题:如何确保焊接质量?
    - 解决方案:严格按照推荐的焊接条件操作,建议使用温度控温焊接铁。
    2. 问题:如何检查连接器是否完全插入?
    - 解决方案:利用侧边开口进行目视检查,确保连接器完全插入。
    3. 问题:如何处理插拔次数过多导致的磨损?
    - 解决方案:定期检查连接器的接触电阻和绝缘电阻,及时更换磨损严重的连接器。

    总结和推荐


    DF52系列连接器凭借其紧凑设计、高可靠性、坚固耐用等特点,在多个应用领域表现优异。对于需要高可靠性和紧凑空间的应用,这款连接器是理想的选择。我们强烈推荐在相应的应用中使用该产品。

DF52-5P-0.8C参数

参数
针脚数 5pin
类型 Friction Lock,Plug
颜色 黑色
触头类型 Non-Gendered
紧固类型 摩擦锁
排数 1
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

DF52-5P-0.8C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF52-5P-0.8C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF52-5P-0.8C DF52-5P-0.8C数据手册

DF52-5P-0.8C封装设计

查看详情并下载
Symbol
Footprint
3D Model
