JR25WR-24S(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 24pin Aluminum Alloy 5A 银 黑色 法兰安装,面板安装
供应商型号: 2986015
供应商: 海外现货
标准整包数: 1

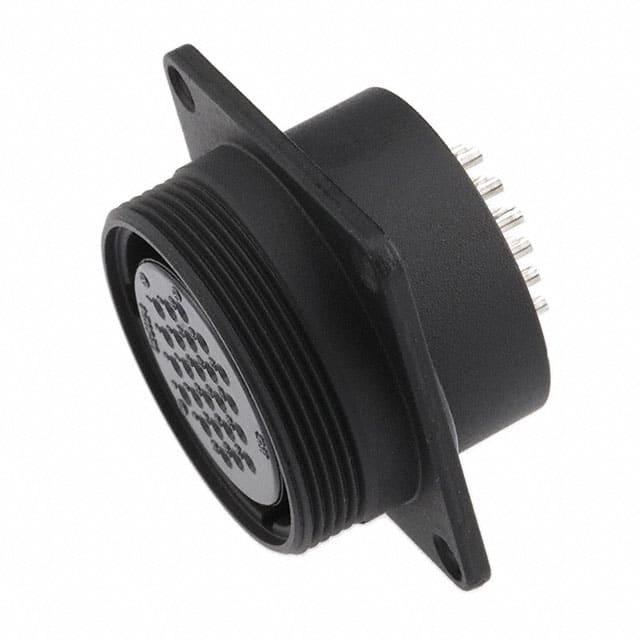

HIROSE ELECTRIC 圆形连接器 JR25WR-24S(31)

JR25WR-24S(31)概述

    JR系列圆形连接器技术手册

    1. 产品简介


    JR系列圆形连接器是符合JIS C 5432标准的电器圆形连接器。该系列产品广泛应用于汽车、工业控制、通信设备等领域,能够满足不同应用场景下的连接需求。

    2. 技术参数


    额定电流
    | 壳体尺寸 | 接触点数 | 额定电流 |
    |
    | 13 | 3 | 10A |
    5 | 5A |
    | 16 | 7 | 10A |
    10, 14 | 5A |
    | 21 | 10 | 10A |
    16 | 5A |
    26 | 10A |
    | 25 | 4 | 30A |
    5, 16 | 10A |
    24 | 5A |
    额定电压
    | 壳体尺寸 | 接触点数 | 额定电压 |
    |
    | 13 | 3, 5 | AC250V, DC350V |
    | 16 | 7, 10, 14| AC250V, DC350V |
    | 21 | 10, 16, 26| AC1000V, DC1400V, AC250V, DC350V |
    | 25 | 4, 5, 16, 24| AC3000V, AC1000V, DC1400V, AC250V, DC350V |
    工作温度范围
    - 运行温度:-25°C 到 +85°C
    - 存储温度:-10°C 到 +60°C

    3. 产品特点和优势


    - 高可靠性:符合JIS C 5432标准,适用于高可靠性的应用场合。
    - 广泛的电流和电压范围:提供多样化的电流和电压选择,适应不同的用电需求。
    - 耐用性强:具有良好的振动和冲击抵抗能力。
    - 易于安装和维护:采用螺纹锁紧和卡口锁紧设计,安装简便且稳固。

    4. 应用案例和使用建议


    - 汽车行业:广泛用于汽车内部布线系统,确保电气系统的稳定性和可靠性。
    - 工业控制:适用于各类工业控制系统,如自动化生产线上的连接。
    - 通信设备:适用于各种通信设备,确保数据传输的稳定性。
    使用建议:
    - 在高湿度和高硫化气体环境中使用时,需注意银接触点的防腐蚀处理。
    - 定期检查和清洁连接器,避免灰尘积累影响电气性能。

    5. 兼容性和支持


    - 兼容性:可与不同规格的电线适配,适用范围广。
    - 厂商支持:提供完整的安装指南和技术支持服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查连接是否牢固,必要时重新焊接或更换接触点 |
    | 绝缘电阻降低 | 清洁连接器,确保干燥和无污染 |
    | 电气连续性中断 | 检查振动和冲击环境下的连接,必要时加固 |
    | 温度循环后绝缘电阻下降 | 确保连接器在规定的温度范围内使用 |

    7. 总结和推荐


    综合评估:
    - 优点:JR系列圆形连接器符合JIS C 5432标准,具有广泛的电流和电压范围,可靠的机械和电气性能。
    - 缺点:对于高硫化气体环境可能需要额外的防腐蚀措施。
    推荐:
    - 强烈推荐用于对可靠性要求较高的应用场合,如汽车和工业控制等领域。
    - 在使用前请仔细阅读技术手册,并根据具体应用场景选择合适的型号。

JR25WR-24S(31)参数

参数
针脚数 24pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 在售
包装方式 散装

JR25WR-24S(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WR-24S(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25WR-24S(31) JR25WR-24S(31)数据手册

JR25WR-24S(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 96.163
10+ ¥ 89.7522
25+ ¥ 88.1495
50+ ¥ 88.1495
100+ ¥ 88.1495
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 96.16
