RM21WTP-CP12(71)

厂牌: HIROSE ELECTRIC
产品描述: 缆线夹 M20x0.75 镍 黄铜 银色 12mm 180°
供应商型号: H124415-ND
供应商: Digi-Key
标准整包数: 1

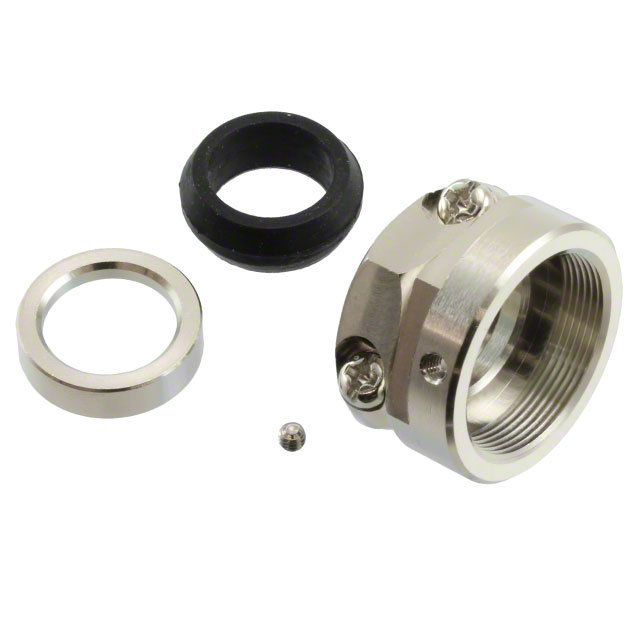

HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 RM21WTP-CP12(71)

RM21WTP-CP12(71)概述


    产品简介


    RM-W系列微型防水连接器由Hirose开发,旨在提供具备高能力的小型防水连接器。该系列产品适用于需要高可靠性的应用场景,例如汽车工业。

    技术参数


    - 电压等级:600V AC(双位),840V DC;500V AC(三位、四位、八位),700V DC;350V AC(十位、十二位),490V DC。
    - 电流等级:10A(两位、三位、四位);5A(八位、十位、十二位)。
    - 工作温度范围:-25°C至+85°C。
    - 存储温度范围:-10°C至+60°C。
    - 接触电阻:最大2mΩ(两位、三位、四位);最大4mΩ(八位、十位、十二位)。
    - 绝缘电阻:最小1,000MΩ(500V DC)。
    - 耐压等级:无闪络或击穿(2位置1,800V AC/1分钟;3位置2,000V AC/1分钟;4、8位置1,500V AC/1分钟;10、12位置1,000V AC/1分钟)。
    - 振动测试:连续振动3小时,最大电气中断时间为10μs(频率:10到55Hz,单振幅0.75mm)。
    - 冲击测试:最大电气中断时间为10μs(加速度:490m/s²,持续时间11ms,正弦半波形,每个轴三循环)。
    - 耐用性:插拔2,000次,最大接触电阻为2mΩ(两位、三位、四位);最大接触电阻为4mΩ(八位、十位、十二位)。

    产品特点和优势


    1. 丰富的变化性:提供多种插头和插座选择,包括直式插头、直低式插头、右角插头,以及单体防水型插座,能够满足不同需求。
    2. 卓越的防水性能:符合IP67和IP68防水标准,能够在1米水深下浸泡30分钟,或者2米水深下浸泡14天。
    3. 灵活的电缆布置:允许电缆以360度角度从右角插头中引出。

    应用案例和使用建议


    RM-W系列连接器广泛应用于高可靠性需求的领域,如汽车制造。在实际应用中,确保连接器正确安装且不受到外部损害是至关重要的。对于持续高振动的应用场合,建议使用锁紧化合物(如Loctite 263)以防止松动。

    兼容性和支持


    RM-W系列连接器具有良好的兼容性,可以与其他特定类型的电缆和组件一起使用。厂商提供了详细的安装指南和技术支持服务,以帮助客户正确安装和维护这些连接器。

    常见问题与解决方案


    1. 接触不良:检查所有连接是否已正确拧紧,并确保接触面清洁无污染。
    2. 电缆松动:确认使用适当的电缆固定装置,并确保电缆未受损。
    3. 防水失效:检查密封件是否损坏或被污染,确保密封完整无损。

    总结和推荐


    RM-W系列微型防水连接器因其高可靠性、丰富的变化性和优异的防水性能,在高要求的应用环境中表现出色。特别适合于汽车行业及其他需要高性能连接器的领域。综上所述,推荐使用此产品,特别是对于需要长时间暴露在恶劣环境下的应用场景。

RM21WTP-CP12(71)参数

参数
材料 黄铜
电缆出口 180°
螺丝尺寸 M20x0.75
电缆开口 12mm
类型 缆线夹
颜色 银色
镀层
零件状态 最后售卖
包装方式 袋装

RM21WTP-CP12(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

RM21WTP-CP12(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 HIROSE ELECTRIC RM21WTP-CP12(71) RM21WTP-CP12(71)数据手册

RM21WTP-CP12(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.7672 ¥ 180.3957
10+ $ 19.6466 ¥ 162.8215
25+ $ 18.8232 ¥ 155.997
50+ $ 17.6467 ¥ 146.2472
100+ $ 17.0585 ¥ 141.3723
250+ $ 16.1173 ¥ 133.5724
500+ $ 15.6468 ¥ 129.6725
1000+ $ 15.2938 ¥ 126.7476
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 180.39
直接购买
加入购物车
