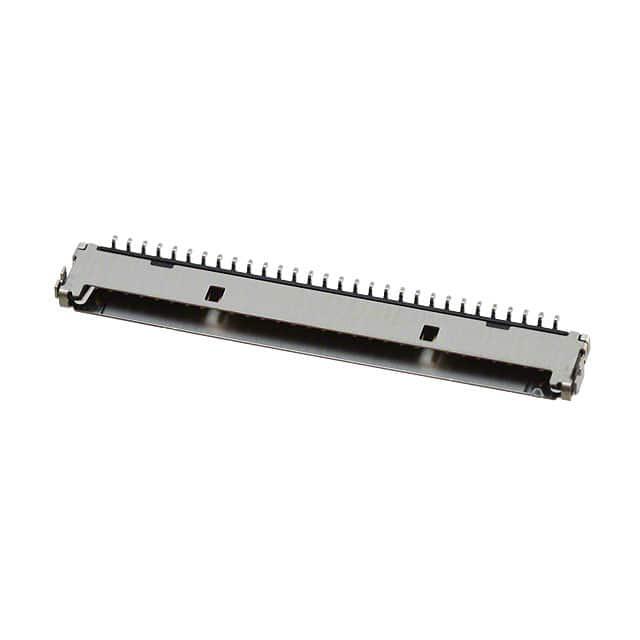

DF19G-30P-1H(54)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 1mm间距30p单排排母 有罩针座, DF19系列, 直角, 表面
供应商型号: H11683TR-ND
供应商: Digi-Key
标准整包数: 1000

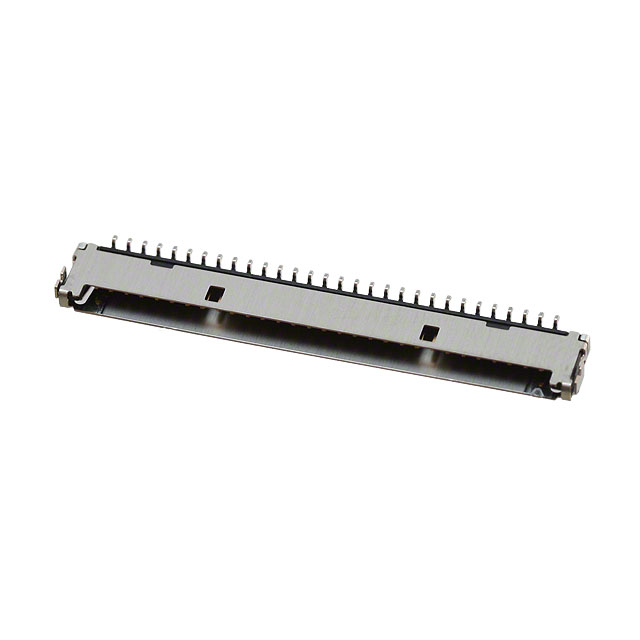

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF19G-30P-1H(54)

DF19G-30P-1H(54)概述

    DF19 系列电子元器件产品手册

    1. 产品简介


    DF19 系列是一款适用于液晶面板连接(面板尺寸小于12英寸)的标准电子元器件。该系列具有高传输速度的差分信号连接能力,广泛应用于小型消费设备如数码相机、笔记本电脑和个人数字助理(PDA)中。DF19 系列主要功能是提供板到电缆、板到柔性印刷电路板(FPC)、板到微型同轴电缆的连接解决方案。

    2. 技术参数


    DF19 系列的主要技术参数如下:
    - 电流规格:
    - 28 AWG:1A
    - 30 AWG:0.9A
    - 32 AWG:0.8A
    - 36 AWG:0.5A
    - FPC:0.5A
    - 微型同轴电缆 40 AWG:0.3A
    - 电压规格:
    - 100V AC
    - 100 V DC
    - 300 V AC(一分钟)
    - 工作温度范围:
    - -35°C 到 85°C
    - 湿度范围:
    - 操作湿度范围:-20% 至 80%
    - 存储湿度范围:-40% 至 70%
    - 振动测试:
    - 频率:10Hz 到 55Hz
    - 单振幅:0.75mm
    - 持续时间:每个方向2小时

    3. 产品特点和优势


    - 小配置和空间利用率高: 设计紧凑,可接受细线、薄型微型同轴电缆(直径1.5mm至1.6mm最大)和FPC(最大厚度1.7mm)。
    - 通用接插件: 同一接插件可以接受带有细线、FPC 或微型同轴电缆的插头。
    - 均匀的外部尺寸: 插件的外部尺寸在不同终端方式下保持一致。
    - 多种安装方式: 包括顶部板、偏移、反向偏移和垂直安装。
    - 接地连接: 使用金属接地板连接到公共接地线。
    - 阻燃材料: 符合IEC60695-2-11的防火标准。

    4. 应用案例和使用建议


    DF19 系列广泛应用于各种消费电子设备中,例如数码相机、笔记本电脑和个人数字助理(PDA)。具体应用场景包括笔记本电脑中的液晶面板连接、数码相机中的图像传输等。
    使用建议:
    - 在插拔时避免扭动。
    - 手工焊接时温度应控制在290°C ±10°C,持续3秒。
    - 最大焊锡厚度为0.03mm,以连接中心为参考点。

    5. 兼容性和支持


    DF19 系列产品与不同类型的终端适配器兼容,包括细线、FPC 和微型同轴电缆。制造商HIROSE提供了详细的技术支持文档和工具指南,以帮助用户正确使用和维护这些连接器。

    6. 常见问题与解决方案


    - 问题1: 连接器在焊接后出现变形。
    - 解决办法: 检查焊接温度和时间是否符合规范要求,并确保冷却过程中不受外力影响。

    - 问题2: 连接电阻超过规定值。
    - 解决办法: 确保接插件和导体间的接触良好,检查是否有污染物或氧化物存在。

    7. 总结和推荐


    DF19 系列电子元器件以其紧凑的设计、广泛的适用范围和出色的电气性能成为液晶面板和其他高密度互连系统的理想选择。其独特的设计和多功能性使其在市场上具有很强的竞争力。根据上述分析,我们强烈推荐这一系列产品用于需要高性能和高可靠性的连接需求中。

DF19G-30P-1H(54)参数

参数
针脚数 30pin
额定电流 1A
触头镀层厚度 - 配接 99nm
防护等级 -
排数 1
类型 Friction Lock,Receptacle
间距-配接 1mm
颜色 黑色
触头镀层 - 配接
长*宽*高 33.95mm(长度)*6.7mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

DF19G-30P-1H(54)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF19G-30P-1H(54)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF19G-30P-1H(54) DF19G-30P-1H(54)数据手册

DF19G-30P-1H(54)封装设计

查看详情并下载
Symbol
Footprint
3D Model
