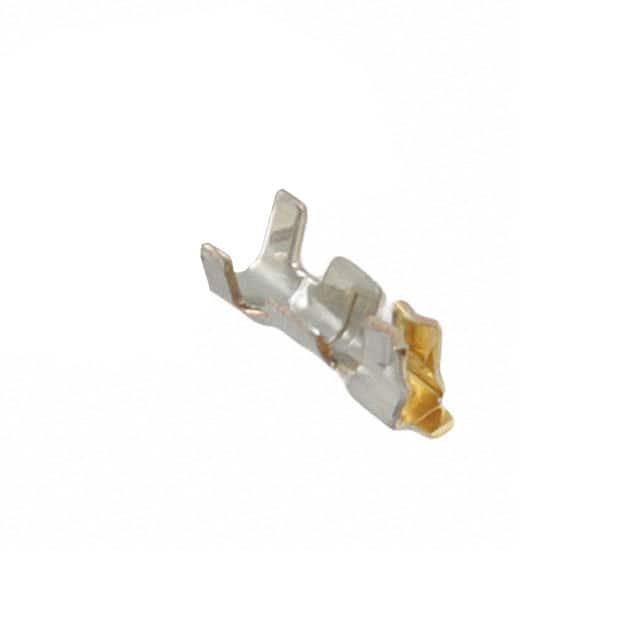

DF13-3032SCFA

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Connector Headers and PCB Receptacles Signal 压接 压入式 3.7mm(长度)
供应商型号: JY-DF13-3032SCFA
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF13-3032SCFA

DF13-3032SCFA概述

    DF13系列1.25mm间距微型压接连接器技术手册

    产品简介


    DF13系列1.25mm间距微型压接连接器是一款专为小型化设计的高性能连接器,广泛应用于各种消费电子产品中,包括笔记本电脑、移动终端以及其他小型化商业设备。该连接器具有紧凑的体积和高度的可靠性,能够在有限的空间内实现高效的数据传输和信号连接。

    技术参数


    - 尺寸规格
    - 直型:安装高度5.8mm(直插式),直型5.3mm,直角型3.6mm
    - 弯角型:安装高度5.8mm(直插式),直型5.3mm,直角型3.6mm
    - 接触点数量
    - 单排最多40个接触点
    - 双排接触点数量分别为10、20、30、40个
    - 额定电流
    - 26AWG:每针2.5A
    - 28AWG:每针2.0A
    - 30AWG:每针1.0A
    - 32AWG:每针1.0A
    - 额定电压
    - 交流/直流150V
    - 交流/直流29.9V
    - 电气特性
    - 绝缘电阻:最小500兆欧,100V DC
    - 耐压强度:无击穿,500V AC/1分钟
    - 接触电阻:最大30毫欧,100mA
    - 震动测试:频率10至55Hz,振幅0.75mm,2小时每个方向
    - 湿度测试:稳态条件下接触电阻最大30毫欧,绝缘电阻最小500兆欧,96小时,温度40℃,湿度90%-95%
    - 温度循环测试:-55℃至85℃,5个循环
    - 使用寿命:单锡镀层30次,金镀层50次
    - 耐焊接热:组件不因性能变化而变形

    产品特点和优势


    - 超小型设计:该连接器拥有极低的外形,直型安装高度仅5.8mm。
    - 多点接触:双排设计可以达到高达40个接触点,密度比单排设计高30%。
    - 自动贴装兼容性:通过真空吸收区提供了适合自动贴装的型号,还提供带状包装选项。
    - 坚固耐用:结构设计可防止误插入,并配备金属加强件,防止焊料脱落。
    - UL认证:通过了美国安全检测实验室公司的认证。

    应用案例和使用建议


    DF13系列连接器广泛应用于各种小型化电子设备中,如笔记本电脑、智能手机和平板电脑。根据手册提供的应用场景,这里提供一些使用建议:
    - 插入和拔出注意事项:确保连接器对准后才能进行插入或拔出操作,避免30°以上的角度插入或拔出,以免损坏接触点或外壳。
    - 温度和湿度管理:由于产品需保持干燥,建议在湿度较高的环境中存放时采取额外保护措施。
    - 焊锡条件:使用推荐的温度曲线进行焊接,以确保最佳焊接效果。

    兼容性和支持


    DF13系列连接器兼容多种不同类型的电子设备,特别适用于自动装配线上的自动化操作。厂商提供详尽的技术支持,包括但不限于焊锡指南、组装说明书等。

    常见问题与解决方案


    1. 接触不良
    - 解决方案:检查连接器是否正确安装,确认所有针脚都已正确插入并稳固。
    2. 接触电阻过高
    - 解决方案:清洁接触面,确保没有氧化物或其他杂质影响导电性。
    3. 安装过程中出现变形
    - 解决方案:检查是否遵循正确的安装步骤和温度曲线,避免过热或不当施力。

    总结和推荐


    DF13系列1.25mm间距微型压接连接器凭借其紧凑的体积、高可靠性和自动化兼容性,在众多应用领域展现出卓越的性能。考虑到其出色的品质和广泛的适用性,我们强烈推荐这款连接器用于需要高度集成和自动化的电子设备中。无论是消费电子产品还是商业设备,DF13系列连接器都是一个值得信赖的选择。

DF13-3032SCFA参数

参数
触头类型 Signal
紧固类型 -
排数 -
触头端接 压接
针脚数 -
类型 Connector Headers and PCB Receptacles
颜色 -
长*宽*高 3.7mm(长度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

DF13-3032SCFA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13-3032SCFA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF13-3032SCFA DF13-3032SCFA数据手册
