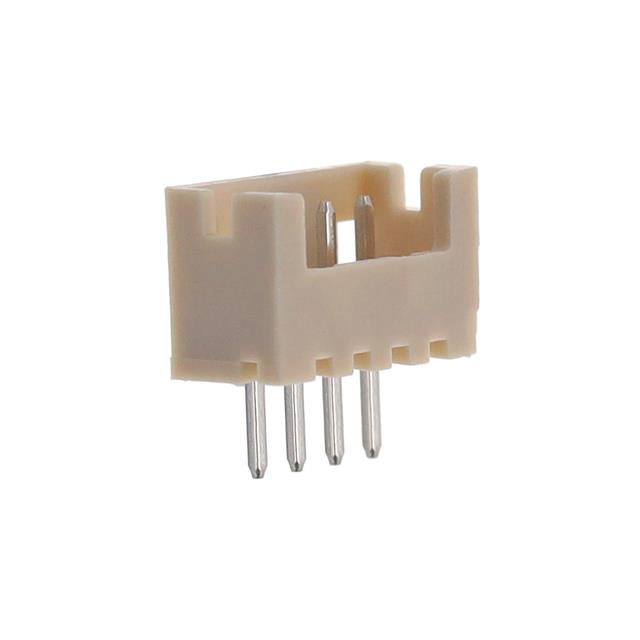

DF13-4P-1.25DSA(05)

厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1.25mm 1 4pin 1A 锡 通孔安装
供应商型号: AV-A-HISDF134P125DSA05
供应商: Avnet
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13-4P-1.25DSA(05)

DF13-4P-1.25DSA(05)概述

    DF13系列1.25mm间距微型压接连接器(UL认证)

    产品简介


    DF13系列是一款UL认证的1.25mm间距微型压接连接器。它采用了低剖面设计,适用于SMT表面贴装,能够显著提高装配密度。这种连接器广泛应用于笔记本电脑、移动终端和小型商用设备等多种消费电子产品,包括摄像机等。

    技术参数


    - 尺寸和结构
    - 直型:安装高度为5.8mm(SMT)或5.3mm(通孔插件)
    - 90度型:安装高度为5.3mm(直型)或3.6mm(90度型)
    - 电气特性
    - 适用电缆范围:26到32AWG
    - 电气触点材料:磷铜,带锡或金镀层
    - 电气触点数量:单排最多15个,双排最多40个
    - 额定电流:每针2.5A(26 AWG)、2.0A(28 AWG)、1.0A(30或32 AWG)
    - 额定电压:150V AC/DC,29.9V DC
    - 工作环境
    - 工作温度范围:-10°C至+60°C
    - 储存温度范围:-35°C至+85°C
    - 湿度范围:储存20%至80%,操作20%至80%

    产品特点和优势


    - 微型化设计:具有低剖面设计,可以节省大量空间。
    - 多触点结构:双排结构实现高达40个触点,比单排结构提高了30%的安装密度。
    - 自动化兼容性:提供吸盘区,确保自动装配过程中的平稳操作。
    - 防误插入设计:采用防错插盒结构,完全防止误插入。
    - 耐热焊接:通过了高温回流焊测试,保证良好的焊接效果。

    应用案例和使用建议


    - 应用案例:DF13系列连接器在笔记本电脑、手机、摄像机等消费电子产品中有着广泛的应用。例如,在移动设备中,它可以用于连接电路板上的各种接口。
    - 使用建议:在使用过程中,需要轻柔地握住线缆,按照指示进行插拔操作,避免倾斜插入或拔出,以免造成接触变形或外壳损坏。

    兼容性和支持


    - 兼容性:DF13系列连接器与市场上常见的PCB设计和制造工艺兼容。制造商提供了详细的安装指南和相关技术支持。
    - 支持:制造商提供相关的培训和技术文档,如《压接质量标准》和《板对线连接器使用手册》,以帮助用户正确安装和维护该产品。

    常见问题与解决方案


    - Q1:如何确保焊接质量?
    - A1:遵循推荐的焊接温度曲线,使用适当的助焊剂和焊接材料。此外,确保焊接区域无战备残留物,有助于提高焊接质量和可靠性。
    - Q2:如何处理塑料模具色差问题?
    - A2:虽然颜色可能存在轻微差异,但这些变化不影响产品性能。如果发现黑色斑点,这是正常现象,不会影响产品质量。

    总结和推荐


    DF13系列1.25mm间距微型压接连接器以其小巧的体积、高密度的多触点设计和出色的电气特性,成为电子设备中的理想选择。其卓越的自动化兼容性和简便的操作方法使其在市场上具备显著的竞争优势。强烈推荐此产品用于需要高可靠性和紧凑设计的应用场景。

DF13-4P-1.25DSA(05)参数

参数
类型 Detent Lock,Header
颜色 -
额定电流 1A
针脚数 4pin
触头镀层 - 配接
排数 1
触头镀层厚度 - 配接 -
间距-配接 1.25mm
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装
