首页  >  产品百科  >  HIF3BB-50D-2.54C(63)

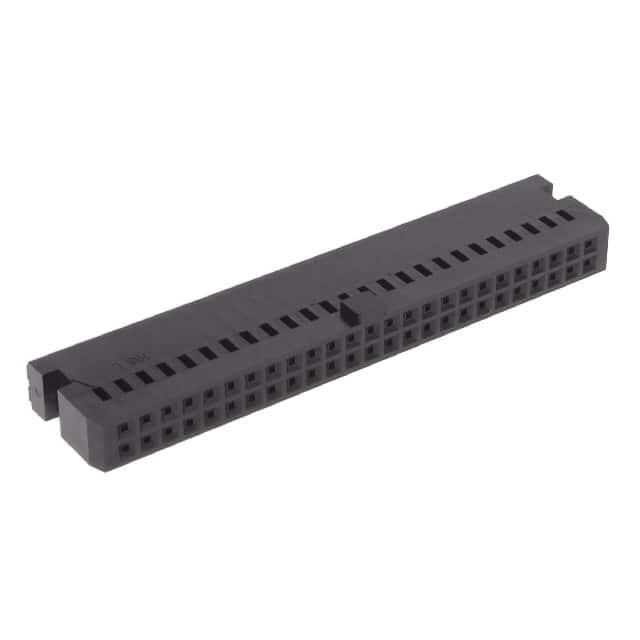

HIF3BB-50D-2.54C(63)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Socket 2 50pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: HIF3BB-50D-2.54C(63)
供应商: 国内现货
标准整包数: 1

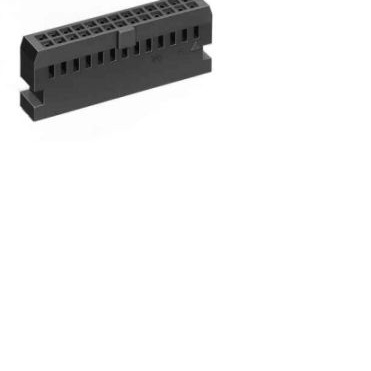

HIROSE ELECTRIC 矩形连接器 - 外壳 HIF3BB-50D-2.54C(63)

HIF3BB-50D-2.54C(63)概述

    HIF3B 系列 - 合规 MIL 标准的扁平电缆连接器

    1. 产品简介


    HIF3B系列 是一款由Hirose Electric Co., Ltd.开发的,符合MIL标准的扁平电缆连接器。它被广泛应用于各种工业、军事和航空航天领域,是信号传输的重要组成部分。这些连接器提供多种规格型号,以满足不同应用需求,从常见的电源传输到高密度数据通信系统。

    2. 技术参数


    HIF3B系列连接器具有以下技术规格和性能参数:
    - 操作温度范围: -55°C 至 +85°C(包括电流流过引起的温度上升)
    - 操作湿度范围: 40% 至 80%
    - 存储温度范围: -10°C 至 +60°C(长期储存条件下的无导电状态)
    - 存储湿度范围: 40% 至 70%
    - 电流承载能力:
    - IDC: 1A (28 AWG)
    - 压接: 32, 36 AWG: 1A
    - 其他: 3A
    - 电压额定值: 200V
    - 绝缘电阻: 最小1000MΩ (500V DC)
    - 耐压测试: 无闪络或绝缘击穿 (650V AC/1分钟)
    - 接触电阻: 最大15mΩ (0.1A 测试电流)
    - 振动耐受性: 频率 10 至 55 Hz,单振幅 0.75 mm,每个方向 2 小时,无1μs以上的电气中断
    - 湿气稳态测试: 绝缘电阻 ≥1000MΩ (40°C 下96小时,湿度90%至95%)
    - 温度循环测试: 无损伤、裂纹或零件松动 (-55°C 至 +15至+35°C 再至+125°C,共5个循环)
    - 耐用性 (插拔): 接触电阻最大15mΩ (500次循环)
    - 耐焊接热: 组件无变形影响性能 (波峰焊: 260°C, 10秒; 手工焊接: 360°C, 5秒)

    3. 产品特点和优势


    HIF3B系列 连接器具备如下独特功能和优势:
    - 符合MIL标准: HIF3B系列通过了严格的军用标准认证,适用于宽泛的应用场景。
    - UL认证: 这些连接器获得了UL认证,进一步确保了安全性和可靠性。
    - 防错插入机制: 配备防误插入机制,有效防止不正确安装。
    - 适用电缆: 可适配UL2651 28 AWG 平面电缆,芯数为7,直径为0.9±0.1mm。
    - 材料与表面处理: 使用PBT黑色绝缘体,铍铜插座接触件和选择性金镀插针接触件。

    4. 应用案例和使用建议


    HIF3B系列 连接器广泛应用于工业控制、通信设备、航空航天及军事设备等领域。例如,在通信基站中用于信号传输;在航空电子系统中用于关键数据交换。
    使用建议:
    - 在高湿度环境中使用时,需注意连接器的防护,防止湿气进入影响电气性能。
    - 插拔过程中避免过度负载,以免损坏锁结构。
    - 定期检查连接器的物理状态,确保无损坏或老化现象。

    5. 兼容性和支持


    HIF3B系列 连接器与其配套的电缆(如UL2651 28 AWG)完全兼容,可实现无缝连接。制造商提供了详尽的技术文档和支持服务,确保客户能够顺利应用和维护产品。

    6. 常见问题与解决方案


    - 问题: 在极端温度下连接器性能不稳定
    - 解决方法: 确保连接器的工作温度范围在-55°C至+85°C之间,避免超出此范围使用。
    - 问题: 插入或拔出过程中出现卡顿
    - 解决方法: 检查防误插入机制是否正常工作,如有必要,请重新定位插头。

    7. 总结和推荐


    HIF3B系列 连接器以其卓越的可靠性和广泛的适用性,成为市场上不可多得的产品。无论是从合规性、安全标准还是使用寿命来看,都值得推荐。如果您正在寻找高性能、高质量的扁平电缆连接器,HIF3B系列无疑是最佳选择。

HIF3BB-50D-2.54C(63)参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 50pin
类型 Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

HIF3BB-50D-2.54C(63)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3BB-50D-2.54C(63)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC HIF3BB-50D-2.54C(63) HIF3BB-50D-2.54C(63)数据手册

HIF3BB-50D-2.54C(63)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.3976
库存: 100
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 18.39
