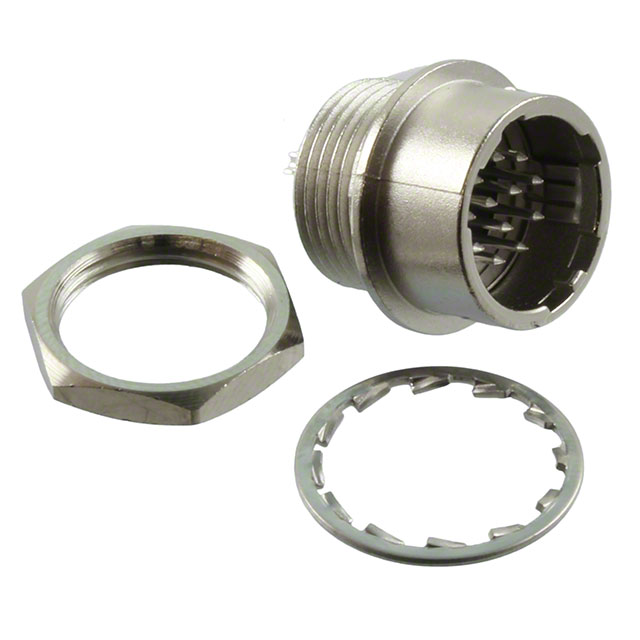

HR10G-10R-12P(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插座, HR10系列, 12芯, 面板安装, 焊接
供应商型号: CSJ-ST49446598
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR10G-10R-12P(73)

HR10G-10R-12P(73)概述

    HR10系列紧凑型推拉式连接器技术手册

    1. 产品简介


    HR10系列紧凑型推拉式连接器是市场上最细长的产品之一,其外形小巧如同香烟,但能够在有限的空间内提供平衡且简化的布局。这些连接器专为满足客户需求而设计,以实现小型化、高密度和易用性。HR10系列连接器特别适合应用于各种小型电子设备,尤其是便携式电子设备,因其能够确保高可靠性并具备良好的外观设计。

    2. 技术参数


    - 材料
    - 壳体:锌合金和黄铜,表面镀镍
    - 绝缘体:聚酰胺/聚对苯二甲酸丁二醇酯(蓝或黑色)
    - 插针:黄铜/青铜,表面镀银或金
    - 母插针:铍铜,表面镀银或金
    - 订购信息
    - HR10 A − 7 P − 4 P A
    - 1: 系列名称:HR10系列
    - 2: 类型:低成本型号(A)、屏蔽型号(G)、内置电容器型号(E)、同轴终端型号(B)、旋转锁紧抑制型号(D)
    - 3: 壳体尺寸:公母接头外径(毫米)
    - 规格表
    - 规格包括接头类型、接触点数量、终端形式、重量等。

    3. 产品特点和优势


    - “小巨人”设计:极其紧凑,外形如香烟般纤细,适用于任何需要空间限制的应用场合。
    - 简便的“推拉”操作:只需轻轻一推即可完成快速可靠的连接和断开。
    - 极化功能:五键系统确保正确耦合,盲配时也能轻松定位。
    - 防护设计:避免盲配时的损伤,提高安全性。
    - 高密度:节省空间的“推拉”机制方便多安装。
    - 易于布线和安装:无需螺丝,简化了布线和安装过程。
    - 简约精致:简洁且设计优良的外壳提升了设备的整体外观。

    4. 应用案例和使用建议


    - 便携式电子设备:HR10系列连接器非常适合用于便携式电子设备,因为它们不仅轻巧而且可靠。
    - 高密度应用:由于其紧凑的设计和高密度连接能力,HR10系列连接器特别适合需要高密度连接的应用场景。
    - 防水版本:HR10A-10WTP-12P系列具有防水功能,适用于可能受到水损害的环境。
    - 安装注意事项:建议使用正确的工具进行安装,并确保所有尺寸准确无误。

    5. 兼容性和支持


    - HR10系列连接器可与其他电子元器件和设备兼容,提供了多种类型的插头和插座以适应不同需求。
    - 生产商提供详细的工程图纸和技术支持,以帮助客户进行更精确的设计和安装。

    6. 常见问题与解决方案


    - 问题1:无法正确插入或拔出连接器。
    - 解决方法:检查极化设置是否正确,并确保使用的工具符合规格。
    - 问题2:连接松动。
    - 解决方法:检查是否已正确锁定,必要时可以重新装配。
    - 问题3:连接处绝缘不良。
    - 解决方法:确认焊接或压接工艺是否规范,并检查是否有多余的绝缘材料残留。

    7. 总结和推荐


    HR10系列紧凑型推拉式连接器以其独特的设计理念、高密度和可靠性在市场上脱颖而出。其易于安装和维护的特点使得它成为电子设备开发的理想选择。我们强烈推荐在高密度和便携式电子设备项目中采用HR10系列连接器。其优越的性能和耐用性使其在多种应用场景中表现出色。

HR10G-10R-12P(73)参数

参数
针脚数 12pin
触头镀层 - 配接
类型 Male Pins,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 托盘

HR10G-10R-12P(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10G-10R-12P(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10G-10R-12P(73) HR10G-10R-12P(73)数据手册

HR10G-10R-12P(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.9497 ¥ 109.6835
库存: 119
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.68
