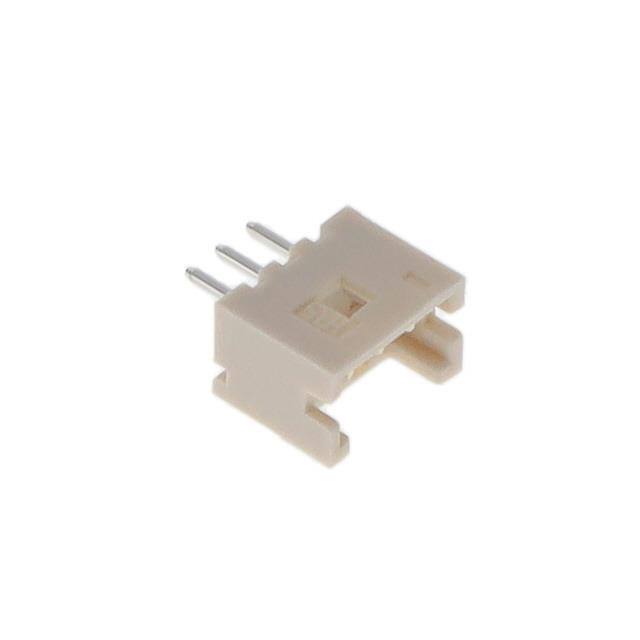

DF13-3P-1.25DSA(05)

厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1.25mm 1 3pin 1A 锡 通孔安装 5.4mm(长度)*3.4mm(高度)
供应商型号: 4099727
供应商: 海外现货
标准整包数: 10
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13-3P-1.25DSA(05)

DF13-3P-1.25DSA(05)概述

    DF13系列电子元器件技术手册

    1. 产品简介


    DF13系列电子元器件是一种适用于各种高可靠性应用场景的连接器,主要应用于汽车、通信设备、工业控制等领域。该系列产品以其出色的机械和电气性能,为用户提供稳定可靠的连接解决方案。

    2. 技术参数


    | 参数类别 | 详细信息 |

    | 额定电压 | 150 V AC/DC |
    | 额定电流 | 1 A/针 |
    | 工作温度范围 | -35°C 至 +85°C(注1) |
    | 存储温度范围 | -10°C 至 +60°C(注3) |
    | 工作湿度范围 | 20% 至 80%(注2) |
    | 存储湿度范围 | 40% 至 70%(注3) |
    | 接插次数 | 30次插入和拔出 |
    | 电气特性 | 接触电阻最大值30 mΩ |
    | 绝缘电阻 | 最小值500 MΩ |
    | 耐压测试 | 500 V AC持续1分钟,无闪络或击穿 |
    | 振动频率 | 10至55 Hz,单振幅0.75 mm,持续2小时 |
    | 冲击测试 | 加速度490 m/s²,脉冲持续11 ms,3次 |

    3. 产品特点和优势


    DF13系列连接器具有以下几个显著的特点和优势:
    - 高可靠性:通过严格的耐压、绝缘和接触电阻测试,确保连接器在极端条件下依然稳定可靠。
    - 宽温度范围:适应-35°C到+85°C的工作温度范围,确保在不同环境下的适用性。
    - 高插拔寿命:设计寿命达30次插拔,远超同类产品,适合频繁使用的场合。
    - 抗震防冲击:能够承受490 m/s²的冲击,确保在震动或冲击环境中依然正常工作。

    4. 应用案例和使用建议


    DF13系列连接器广泛应用于汽车、通信设备和工业控制系统等领域。例如,在汽车领域,该系列连接器可用于发动机管理系统、安全系统等关键部位;在通信设备中,则常用于数据中心和服务器之间的连接。
    使用建议:
    - 确保安装环境的温度和湿度符合手册要求,以避免因环境因素导致的故障。
    - 在高频振动和冲击环境下使用时,可考虑增加防护措施,如使用减震垫等。

    5. 兼容性和支持


    DF13系列连接器兼容多种接口标准,如DF13-S-1.25C。供应商提供了详尽的技术支持和售后服务,包括样品提供、技术支持和故障排查等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查插针是否正确插入,检查连接器是否有损坏 |
    | 插拔时出现卡顿 | 清理插孔内的灰尘或杂质 |
    | 绝缘电阻降低 | 更换新的连接器或进行清洁处理 |

    7. 总结和推荐


    总体来说,DF13系列连接器以其高可靠性、宽温度范围和长使用寿命等优势,成为电子设备连接的理想选择。特别是在高可靠性需求的应用场景中,如汽车和工业控制领域,DF13系列连接器表现出色。因此,我们强烈推荐该系列产品给那些需要稳定连接解决方案的客户。

DF13-3P-1.25DSA(05)参数

参数
颜色 -
针脚数 3pin
额定电流 1A
防护等级 -
触头镀层 - 配接
类型 Detent Lock,Header
间距-配接 1.25mm
排数 1
触头镀层厚度 - 配接 -
长*宽*高 5.4mm(长度)*3.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

DF13-3P-1.25DSA(05)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13-3P-1.25DSA(05)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF13-3P-1.25DSA(05) DF13-3P-1.25DSA(05)数据手册

DF13-3P-1.25DSA(05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
