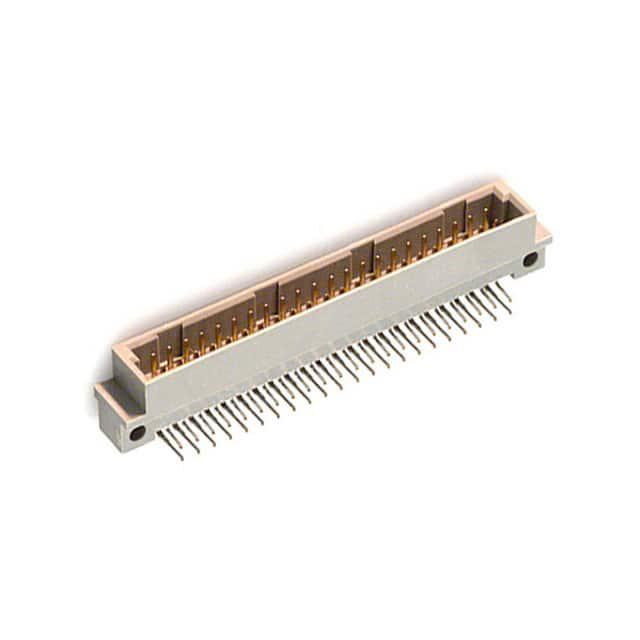

PCN10-44P-2.54DS

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 HDR 44 POS 2.54mm Solder RA Thru-Hole
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN10-44P-2.54DS

PCN10-44P-2.54DS概述


    产品简介


    PCN系列 是由HIROSE公司生产的电子元器件产品,符合DIN41612和IEC603-2标准。该系列包括多种类型的针座(Pin Header)和插座(Receptacle),如直角通孔型、平直通孔型、压接型、缠绕型、板端锁定型等。产品广泛应用于控制设备、交换系统、测量仪器等领域。

    技术参数


    - 连接器类型:针座和插座,可选直角通孔型、平直通孔型、缠绕型、绝缘位移型、压接型。
    - 接触点数量:10, 16, 20, 24, 28, 30, 32, 44, 48, 50, 64, 90, 96, 100, 128, 144等。
    - 接触电阻:最大20毫欧。
    - 绝缘电阻:最小106兆欧。
    - 耐电压:1000V AC(绝缘位移型为650V AC)。
    - 电流额定值:2A。
    - 电压额定值:300V AC。
    - 操作温度范围:-55°C至+85°C。
    - 储存温度范围:-10°C至+60°C。
    - 存储湿度范围:40%至70%。

    产品特点和优势


    1. 符合标准:符合DIN标准和IEC603-2标准,确保产品质量的一致性和可靠性。
    2. 多样化配置:提供多种型号以适应不同需求,包括直角、平直、压接等多种安装方式。
    3. 可靠设计:采用双面两点接触设计,提高信号传输的稳定性和抗干扰能力。
    4. 广泛应用:适用于控制设备、交换系统、测量仪器等多种场合,灵活性高。
    5. 电路保护功能:部分型号提供电路保护功能,增强系统的安全性。
    6. 兼容性:与其他标准DIN连接器兼容,便于集成和扩展。

    应用案例和使用建议


    - 控制设备:在复杂的工业控制系统中,使用PCN系列连接器可以确保信号传输的稳定性和可靠性。
    - 交换系统:在高速数据传输系统中,PCN系列的高性能连接器能够满足严苛的要求。
    - 测量仪器:在精密测量仪器中,可靠的连接器可以确保测量结果的准确性。
    使用建议:
    1. 环境条件:在高温和高湿度环境中使用时,需注意保持良好的散热和防潮措施。
    2. 维护保养:定期清洁连接器,避免灰尘和污垢影响信号传输质量。
    3. 安装注意事项:在安装过程中遵循制造商的指南,确保正确的安装位置和方向。

    兼容性和支持


    - 兼容性:PCN系列连接器符合DIN标准,与其他DIN连接器具有良好的兼容性。
    - 技术支持:HIROSE公司提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和支持。

    常见问题与解决方案


    1. 接触不良:清洁接触点,确保无尘无污。
    2. 信号传输不稳定:检查安装位置和连接器型号,确认符合使用要求。
    3. 耐久性不足:确保安装正确,避免不当操作导致的损坏。
    4. 电气故障:检查连接器和线路的连接情况,排除短路或其他电气故障。

    总结和推荐


    综上所述,PCN系列连接器以其高度的标准化、多样化的配置、可靠的设计和广泛的应用领域,在众多电子元器件产品中脱颖而出。特别适合在复杂、高性能的系统中使用。鉴于其卓越的产品质量和广泛的适用性,我们强烈推荐PCN系列连接器用于各种工业和科研项目。

PCN10-44P-2.54DS参数

参数
长*宽*高 68.6mm(长度)*15.18mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 托盘

PCN10-44P-2.54DS厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PCN10-44P-2.54DS数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN10-44P-2.54DS PCN10-44P-2.54DS数据手册

PCN10-44P-2.54DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
