FX2BA-80SA-1.27R

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Receptacle 2 80pin Polyamide (PA),Polybutylene Terephthalate (PBT) 500mA 金 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST49190399
供应商: 海外现货
标准整包数: 1

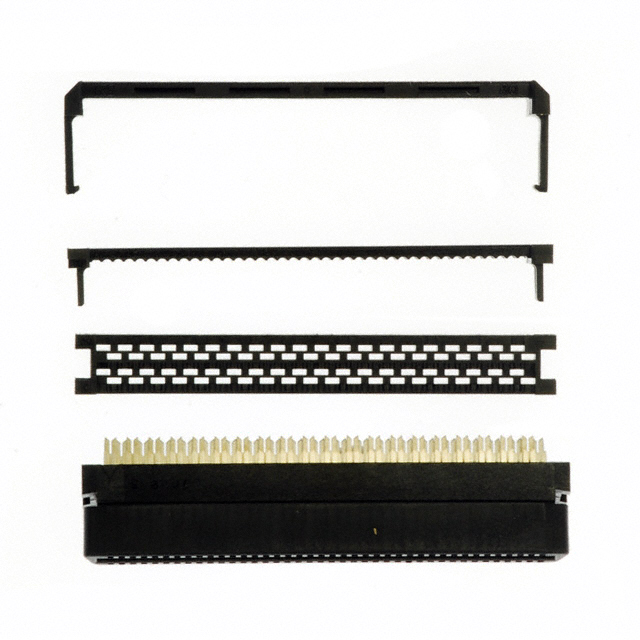

HIROSE ELECTRIC D-Sub 连接器 FX2BA-80SA-1.27R

FX2BA-80SA-1.27R概述

    FX2 Series 1.27mm Pitch Multi-function Two Piece Connector

    产品简介


    产品类型: 连接器
    主要功能: 用于板对板(Board to Board)及板对电缆(Board to Cable)连接,提供多种类型的连接方式,如垂直连接、水平连接及线缆连接。
    应用领域: 计算机、外围设备、各种机器等广泛领域。

    技术参数


    - 额定电流: 0.5A
    - 工作温度范围: -55°C 至 +85°C(注意1)
    - 存储温度范围: -10°C 至 +60°C(注意2)
    - 电压等级: 125V AC
    - 操作湿度范围: 40% 至 80%
    - 存储湿度范围: 40% 至 70%(注意2)
    绝缘电阻: ≥1000 MΩ @ 250V DC
    耐压能力: 无闪络或绝缘击穿 @ 300V AC / 1分钟
    接触电阻: ≤45 mΩ @ 100mA
    振动测试: 频率 10至55 Hz,单振幅 0.75 mm,2小时每个方向,无电气连续性中断超过1μs
    湿度测试(稳态): 温度 40°C,湿度 90% 至 95%,96 小时
    温循测试: 温度范围 -85°C 至 15°C 至 35°C,共5次循环
    耐用性(插拔): 接触电阻 ≤55 mΩ,500 次循环
    抗焊接热测试: 焊接温度 260°C / 10秒(波峰焊),360°C / 5秒(手工焊接)

    产品特点和优势


    1. 多功能性: 多种连接方式,适应不同的安装需求。
    2. 易用性: 通过独特的操作感设计,确保轻松连接和拆卸。
    3. 可靠性: 高度的抗振动和湿度能力,保证稳定性能。
    4. 材料坚固: 使用高性能塑料和金属部件,提高耐用性。
    5. 兼容性强: 适用于多种尺寸和配置,便于集成到不同设备中。

    应用案例和使用建议


    应用场景:
    - 计算机行业: 在计算机主板和其他电路板之间进行可靠的连接。
    - 工业自动化: 适用于工厂自动化设备的复杂电路系统。
    - 消费电子产品: 用于各种消费电子设备,如电视机、洗衣机等。
    使用建议:
    - 清洁处理: 确保连接器和电缆接口的清洁,避免灰尘和污垢影响性能。
    - 正确安装: 确保连接器安装正确,防止误插。
    - 定期检查: 定期检查连接器状态,确保良好的电气性能。

    兼容性和支持


    该系列产品可与其他标准接口兼容,厂商提供详细的技术支持和服务,包括安装指南和技术文档。

    常见问题与解决方案


    - 问题1: 插拔时手感不佳。
    解决方案: 确认连接器安装正确,清洁连接器接口。
    - 问题2: 接触电阻偏高。
    解决方案: 检查连接器和电缆接口是否干净,确保正确安装。
    - 问题3: 耐振动性能差。
    解决方案: 确认连接器是否固定牢固,适当增加紧固件。

    总结和推荐


    综上所述,FX2系列1.27mm Pitch Multi-function Two Piece Connector是一款多功能且高度可靠的产品。它具备多功能连接方式、易于操作的特点,能够应对复杂的安装需求。此外,它的高可靠性、良好的环境适应性使其在计算机、工业自动化等领域中表现出色。因此,我们强烈推荐此产品用于各类电子设备的连接需求。

FX2BA-80SA-1.27R参数

参数
排数 2
触头镀层
外壳材料 Polyamide (PA),Polybutylene Terephthalate (PBT)
针脚数 80pin
类型 Receptacle
颜色 -
端接 -
额定电流 500mA
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

FX2BA-80SA-1.27R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2BA-80SA-1.27R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2BA-80SA-1.27R FX2BA-80SA-1.27R数据手册

FX2BA-80SA-1.27R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.1466 ¥ 77.4713
库存: 79
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 77.47
