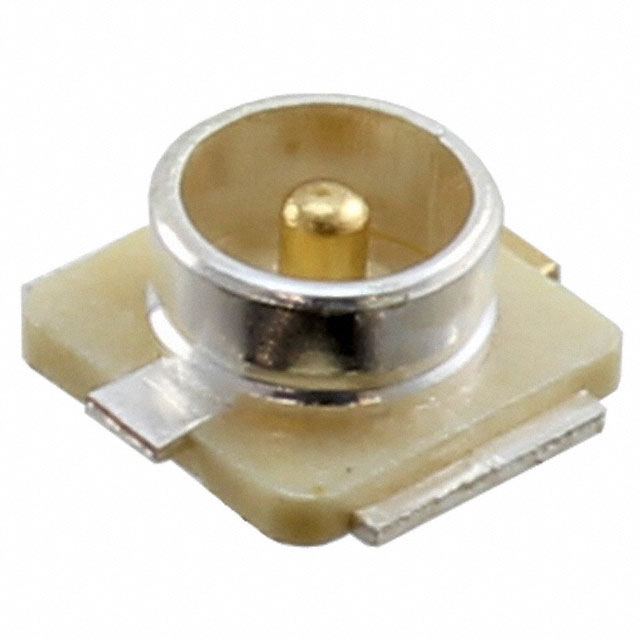

U.FL-R-SMT-1(01)

产品分类: 同轴连接器(RF)
厂牌: HIROSE ELECTRIC
产品描述: Male Pin,Receptacle,Snap-On 1 6GHz 50Ω 米黄色 焊接 卡扣安装 3mm(长度)*3.1mm(高度)
供应商型号: 11MZ-U.FL-R-SMT-1(01)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 同轴连接器(RF) U.FL-R-SMT-1(01)

U.FL-R-SMT-1(01)概述


    产品简介


    U.FL系列是一款超小型表面贴装同轴连接器,提供1.9mm、2.3mm或2.4mm的插合高度。这些连接器具有高频率性能(高达6GHz),适用于各种微型设备的连接需求。U.FL系列广泛应用于无线通信、物联网设备、医疗设备及消费电子产品等领域,因其小巧紧凑的设计和卓越的电气性能而备受青睐。

    技术参数


    - 额定特征阻抗:50Ω
    - 频率范围:直流到6GHz
    - 操作温度范围:-40°C至+90°C
    - 存储温度范围:-30°C至+70°C
    - 绝缘电阻:最小500MΩ(100V直流)
    - 耐电压:最大200V交流/1分钟
    - 驻波比(V.S.W.R.):
    - 额定值:U.FL-LP-040HF: 直流到3GHz:最大1.3,3至6GHz:最大1.35
    - 额定值:U.FL-LP-066HF: 直流到3GHz:最大1.3,3至6GHz:最大1.5
    - 额定值:U.FL-LP-068HF: 直流到3GHz:最大1.3,3至6GHz:最大1.4
    - 额定值:U.FL-LP-088HF: 直流到3GHz:最大1.3,3至6GHz:最大1.4
    - 耐久性:插拔30次后接触电阻仍小于最大25mΩ(中心)、15mΩ(外圈)
    - 机械耐力:承受1μs以上的电连续性
    - 振动:无电气中断
    - 冲击:加速度735m/s²,持续11ms,三次循环每个轴向
    - 温度循环:无损坏或零件移位,最大接触电阻为25mΩ(中心)、15mΩ(外圈)
    - 盐雾测试:无过度腐蚀

    产品特点和优势


    1. 小体积:插座占用面积仅为7.7平方毫米。
    2. 轻重量:插座重量仅15.7毫克。
    3. 高频率性能:支持高达6GHz的频率,确保与多种微型设备兼容。
    4. 自动板载放置:通过真空吸嘴实现自动放置,提高生产效率。
    5. 超细同轴电缆:插头终止于标准超细同轴电缆(直径0.81mm),确保稳定连接。
    6. 简单插拔:使用专用工具保证正确断开和插入,具有明显的“咔哒”声确认完全接合。

    应用案例和使用建议


    应用案例
    - 无线通信模块:适用于手机、平板电脑及其他便携式无线通信设备的天线连接。
    - 物联网设备:用于传感器节点间的信号传输。
    - 医疗设备:如心率监测器,需高可靠性的信号连接。
    使用建议
    - 安装环境:避免暴露在过多的细颗粒物或腐蚀性气体环境中。
    - 连接过程:务必使用配套工具确保正确的插拔操作,防止损坏。
    - 温度管理:工作温度应在-40°C至+90°C范围内,以避免材料性能变化。

    兼容性和支持


    U.FL系列兼容多种同轴电缆,可满足不同频率要求的应用。HIROSE公司提供详尽的技术支持和售后服务,包括产品选型咨询、安装指导和故障排查等。

    常见问题与解决方案


    1. 问题:插拔过程中产生较大的拉力会损坏连接器。
    解决方法:遵循手册中的正确操作步骤,使用专用工具确保均匀施力。

    2. 问题:设备在高温环境下运行时,插合稳定性降低。
    解决方法:确保设备在规定的温度范围内操作,或选择专门针对高温环境的型号。

    总结和推荐


    U.FL系列同轴连接器凭借其小巧轻便、高频率性能及优良的机械特性,在诸多应用场合表现出色。适用于需要紧凑设计和可靠连接的电子设备。鉴于其优异的性能表现和广泛的适用范围,强烈推荐在相关项目中采用此产品。

U.FL-R-SMT-1(01)参数

参数
类型 Male Pin,Receptacle,Snap-On
阻抗 50Ω
外壳颜色 米黄色
最大频率 6GHz
紧固类型 -
端口数 1
触头端接 焊接
长*宽*高 3mm(长度)*3.1mm(高度)
安装方式 卡扣安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

U.FL-R-SMT-1(01)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

U.FL-R-SMT-1(01)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴连接器(RF) HIROSE ELECTRIC U.FL-R-SMT-1(01) U.FL-R-SMT-1(01)数据手册

U.FL-R-SMT-1(01)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.8552
10+ ¥ 5.8759
30+ ¥ 5.1414
100+ ¥ 4.3296
500+ ¥ 4.1131
库存: 2
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 6.85
