首页  >  产品百科  >  PCN10EA-50P-2.54DS(72)

PCN10EA-50P-2.54DS(72)

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 HDR 50 POS 2.54mm Solder RA Thru-Hole Tray
供应商型号: CSJ-ST48748256
供应商: 海外现货
标准整包数: 1

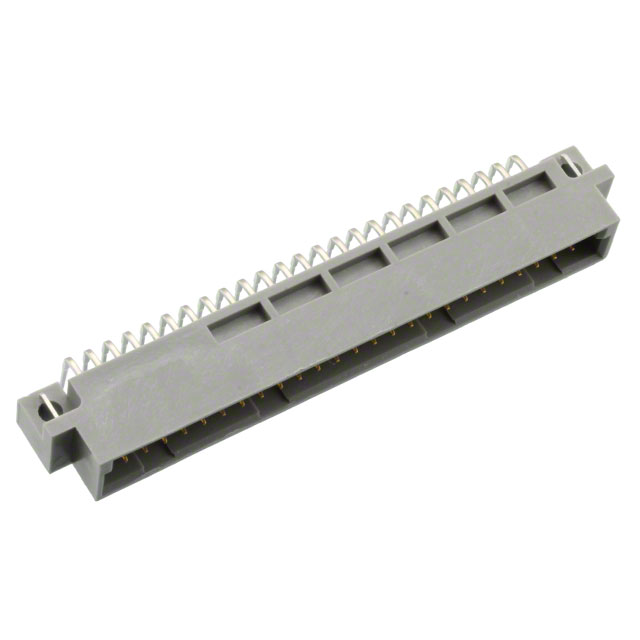

HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN10EA-50P-2.54DS(72)

PCN10EA-50P-2.54DS(72)概述

    PCN10 系列连接器技术手册

    产品简介


    PCN10 系列连接器是符合 IEC603-2 和 DIN41612 标准的产品。该系列产品广泛应用于计算机、控制设备、开关、测量装置等领域。PCN10 系列连接器的设计注重可靠性和多样性,能够满足多种不同的应用需求。

    技术参数


    - 绝缘电阻:≥10^6 MΩ(测量电压为100V DC)
    - 耐压值:1000V AC(持续时间1分钟),IDC 和 Crimp 类型为650V AC
    - 接触电阻:≤20 mΩ(测试电流为0.1A)
    - 振动耐受性:频率范围10-55Hz,单振幅0.75mm,每个方向连续振动2小时,最小持续时间为10μs
    - 稳态湿度耐受性:绝缘电阻≥10^6 MΩ(温度40±2℃,湿度90%-95%,持续96小时)
    - 温度循环耐受性:-65℃→15至35℃→125℃→15至35℃,重复5次无损伤、裂缝或零件松动
    - 插拔耐久性:接触电阻≤20 mΩ,500次插拔
    - 焊接耐热性:无影响性能的组件变形(手动焊接,温度350℃,持续3秒)

    产品特点和优势


    1. 符合标准:符合DIN标准,IEC603-2/DIN41612标准。
    2. 多样化的连接数:提供16, 20, 24, 30, 32, 44, 48, 50, 64, 90, 96, 100, 128, 和144种针脚配置。
    3. 双点接触设计:高度可靠的双面两点接触系统。
    4. 广泛的应用:支持DIN标准类型B、C、R、Q,提供临时板安装用的锁紧销。
    5. 堆叠高度可变:PCN10H系列提供5种堆叠高度变化:25mm、30mm、35mm、40mm 和 45mm。
    6. 电路保护:PCN10MC系列具有顺序设计,用于电路保护。
    7. 电缆连接:提供适用于扁平电缆的IDC连接器,及兼容26-30 AWG的压接连接器。

    应用案例和使用建议


    PCN10 系列连接器在多种设备中得到广泛应用,如计算机、控制设备、开关、测量装置等。例如,在计算机内部,这些连接器可以用于主板与扩展卡之间的连接;在控制设备中,它们可以用于不同模块之间的信号传输。在实际使用过程中,建议根据具体应用场景选择合适的型号和配置,并确保正确安装以避免损坏连接器。

    兼容性和支持


    - 兼容性:该系列产品与特定的电子设备和模块兼容,尤其是符合DIN标准的产品。
    - 支持:HIROSE公司提供全面的技术支持和维护服务,包括产品安装指南和技术咨询服务。

    常见问题与解决方案


    1. 问:如何确认产品的适用性?
    - 答:请参阅产品规格表,并选择符合您应用需求的产品型号。如有疑问,可联系HIROSE技术支持部门。
    2. 问:连接器在高温环境下是否会失效?
    - 答:不会。产品经过严格测试,能够在高达125℃的温度下保持稳定性能。
    3. 问:如何保证连接器的可靠性?
    - 答:通过采用双点接触设计和严格的测试标准,确保连接器具有高可靠性。

    总结和推荐


    PCN10 系列连接器以其高可靠性、广泛的针脚配置、多种堆叠高度和电路保护功能而著称。它们在多种应用中表现出色,尤其适合对环境适应性要求较高的场合。总体而言,PCN10 系列连接器是一款值得推荐的高质量产品,能够满足各种复杂应用的需求。

PCN10EA-50P-2.54DS(72)参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PCN10EA-50P-2.54DS(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PCN10EA-50P-2.54DS(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN10EA-50P-2.54DS(72) PCN10EA-50P-2.54DS(72)数据手册

PCN10EA-50P-2.54DS(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
