FX2BA-52PA-1.27DSA(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 52pin 500mA 金 中心安装,通孔安装
供应商型号: J-FX2BA-52PA-1.27DSA(71)
供应商: 云汉优选
标准整包数: 60

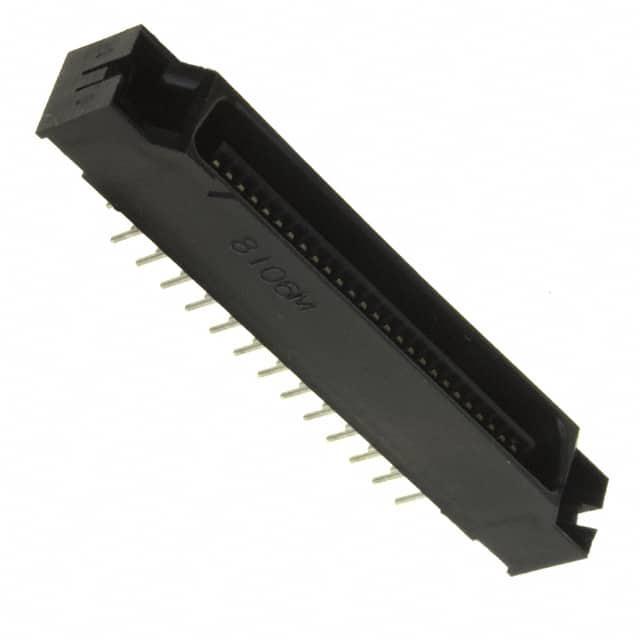

HIROSE ELECTRIC D-Sub 连接器 FX2BA-52PA-1.27DSA(71)

FX2BA-52PA-1.27DSA(71)概述

    文章:FX2 系列1.27mm间距多功能两件式连接器

    1. 产品简介


    FX2系列1.27mm间距多功能两件式连接器是一种高效、多功能的电子元件,适用于广泛的工业应用,如计算机、外围设备及各类机器。此连接器具备多种接口形式,能实现板对板、板对线缆等多种连接方式,确保稳定可靠的数据传输与电力供应。

    2. 技术参数


    - 电流规格:最大额定电流为0.5A。
    - 电压规格:交流电压可达125V。
    - 工作温度范围:-55°C至+85°C。
    - 储存温度范围:-10°C至+60°C。
    - 操作湿度范围:40%至80%。
    - 存储湿度范围:40%至70%(非传导条件)。
    - 绝缘电阻:最小1000MΩ@250V DC。
    - 耐压:无闪络或击穿,300V AC/1分钟。
    - 接触电阻:最大45mΩ@100mA。
    - 振动:无电气连续性中断超过1μs,频率10到55Hz,单振幅0.75mm,方向为XYZ各2小时。
    - 湿度稳态测试:接触电阻最大55mΩ,绝缘电阻最小100MΩ,温度40°C湿度90%至95%,持续96小时。
    - 温度循环测试:接触电阻最大55mΩ,绝缘电阻最小100MΩ,共进行5个循环。
    - 耐用性:插拔500次后接触电阻最大55mΩ。
    - 抗焊接热性:无影响性能的部件变形。

    3. 产品特点和优势


    - 多样化连接:兼容各种产品线,支持多种连接方式(如板对板、板对线缆等)。
    - 简便操作:支持一手操作,提供独特的触感确认,保证插入与拔出时的准确与方便。
    - 堆叠连接:支持堆叠连接,高度可调,最大可达16mm。
    - 预防误插:设计有防误插机制,确保正确安装。
    - 高可靠性:具备良好的机械和电气特性,通过严格测试认证。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于计算机、外设及各类工业机械中,如自动化控制系统、通讯设备、传感器网络等。
    - 使用建议:
    - 在板对板连接时,确保预制针精确对齐以避免针脚损坏。
    - 使用正确的焊接温度曲线进行回流焊,避免组件损坏。
    - 安装时确保定位销紧固,连接器牢固地插入电路板孔内。

    5. 兼容性和支持


    - 兼容性:适用于多种电路板类型,且支持与特定型号的其他设备兼容连接。
    - 厂商支持:提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:连接器在高温环境下工作时出现接触不良。
    - 解决方案:检查是否符合最高温度限制,确认焊接工艺符合标准。
    - 问题2:安装时无法正确锁定。
    - 解决方案:检查锁机构是否完好,确保安装过程中的规范操作。
    - 问题3:长时间使用后接触电阻变大。
    - 解决方案:定期清洁接触部位,保持良好的接触状态。

    7. 总结和推荐


    综上所述,FX2系列1.27mm间距多功能两件式连接器以其出色的性能、可靠的连接和多样化的应用场景脱颖而出,是众多工业应用的理想选择。无论是要求严格的工业环境还是普通电子设备中,该产品都能发挥重要作用,值得推荐使用。

FX2BA-52PA-1.27DSA(71)参数

参数
排数 2
触头镀层
外壳材料 -
针脚数 52pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2BA-52PA-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2BA-52PA-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2BA-52PA-1.27DSA(71) FX2BA-52PA-1.27DSA(71)数据手册

FX2BA-52PA-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
