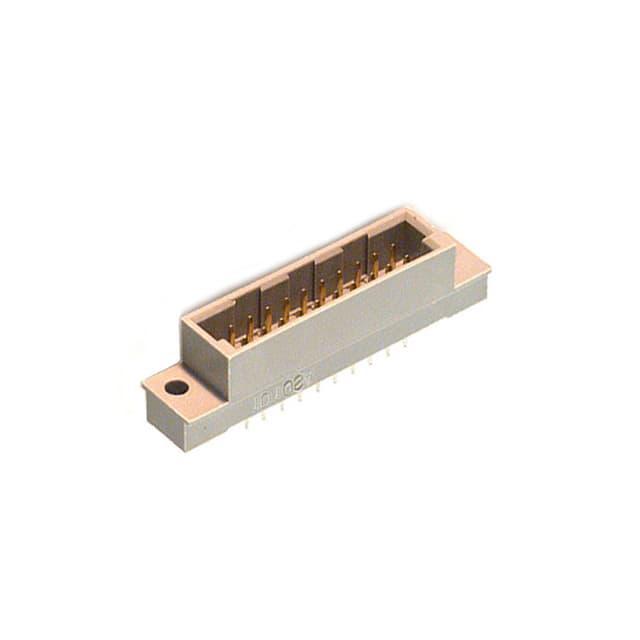

PCN10-20P-2.54DSA(72)

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 HDR 20 POS 2.54mm Solder ST Thru-Hole Tray
供应商型号: CSJ-ST62581014
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN10-20P-2.54DSA(72)

PCN10-20P-2.54DSA(72)概述

    PCN10 系列:IEC603-2 / DIN41612 标准兼容产品

    产品简介


    PCN10 系列是HIROSE公司的电子元器件产品之一,符合国际电工委员会(IEC)603-2 和德国工业标准(DIN)41612。该系列广泛应用于计算机、控制设备、开关及测量装置等领域。其设计考虑了耐用性和可靠性,能够在各种复杂的应用环境中保持稳定的性能。

    技术参数


    - 绝缘电阻: 最小值为 \(10^6\) MΩ,测试电压为100V DC。
    - 耐压能力: 1000V AC持续1分钟(插拔式 IDC, Crimp 型号耐受650V AC)。
    - 接触电阻: 最大值为20mΩ,测试电流为0.1A。
    - 振动抵抗: 频率为10至55Hz,单振幅为0.75mm,持续2小时,在每个方向上无10μs以上的电气中断。
    - 湿度稳定状态: 绝缘电阻最小值为 \(10^6\) MΩ,在温度为40 ± 2℃,湿度为90%至95%的环境下持续96小时。
    - 温度循环: 可经受温度范围为-65℃至15℃(5分钟内),再到125℃(30分钟内)循环5次,无损伤、裂缝或零件松动。
    - 配合耐用度: 接触电阻最大值为20mΩ,可承受500次。
    - 焊接热稳定性: 元件无性能影响的变形,手动焊接温度350℃持续3秒。

    产品特点和优势


    1. 符合标准:PCN10 系列完全符合 DIN 标准,并通过了 IEC603-2/DIN41612 认证。
    2. 多种位置变化:提供14种不同的引脚配置,包括16、20、24、30、32、44、48、50、64、90、96、100、128和144引脚。
    3. 双面两点接触设计:保证高度可靠,实现双面两点接触系统。
    4. 广泛应用:适用于B、C、R和Q标准的DIN连接器,具备临时安装板用易锁销设计。
    5. 堆叠高度变化:PCN10H 系列包括5种堆叠高度变化,分别为25mm、30mm、35mm、40mm和45mm。
    6. 电路保护:PCN10MC 系列具有电路保护序列设计。
    7. 电缆连接器:提供IDC连接器用于扁平电缆,同时兼容26-30 AWG的压接连接器。

    应用案例和使用建议


    - 计算机:适用于服务器、台式机和其他计算设备的内部连接。
    - 控制设备:可用于工业控制系统、自动化设备中的信号传输。
    - 开关和测量设备:适用于传感器接口、检测设备等精密仪器的连接。
    使用时建议选择合适的型号以适应具体应用需求,例如根据所需的引脚数量和堆叠高度进行选择。对于需要特殊电路保护的应用,可以考虑使用PCN10MC系列。

    兼容性和支持


    PCN10 系列具有良好的兼容性,可与现有的DIN标准连接器轻松集成。HIROSE公司提供了全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    - 问题:接触电阻过高。
    - 解决办法:检查连接是否牢固,必要时重新焊接。
    - 问题:接触不良。
    - 解决办法:清洁接触点,确保没有灰尘或氧化层。
    - 问题:无法正常插拔。
    - 解决办法:确认尺寸和公差是否符合标准,适当调整力道。

    总结和推荐


    PCN10 系列作为一款高品质的电子元器件,凭借其高可靠性、广泛的应用范围以及多种设计选项,在市场上具有很高的竞争力。它的技术参数和设计特点使其在多个行业都能发挥重要作用。我们强烈推荐此产品给对高性能、高标准要求的客户。无论是计算机、控制设备还是其他类型的精密设备,PCN10 系列都是一个值得信赖的选择。

PCN10-20P-2.54DSA(72)参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PCN10-20P-2.54DSA(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PCN10-20P-2.54DSA(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN10-20P-2.54DSA(72) PCN10-20P-2.54DSA(72)数据手册

PCN10-20P-2.54DSA(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4409 ¥ 29.144
库存: 650
起订量: 15 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.14
