FX2-100P-1.27SV(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 100pin Polyphenylene Sulfide (PPS) 500mA 金 中心安装,贴片安装
供应商型号: FX2-100P-1.27SV(71)
供应商: 国内现货
标准整包数: 1

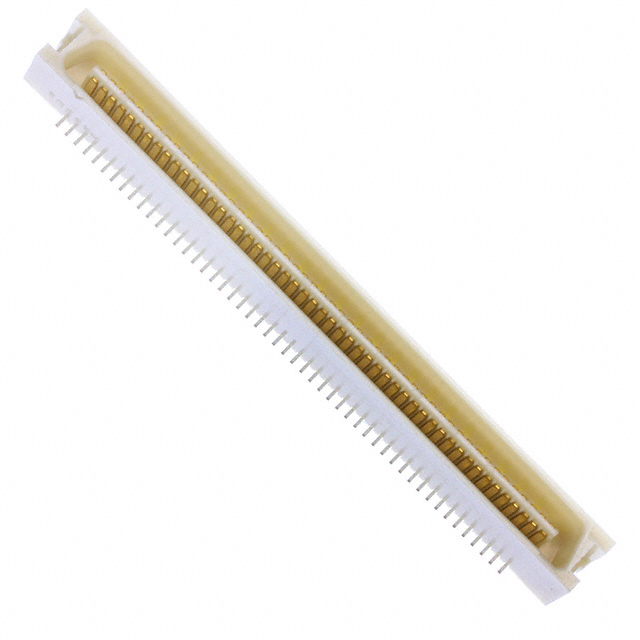

HIROSE ELECTRIC D-Sub 连接器 FX2-100P-1.27SV(71)

FX2-100P-1.27SV(71)概述

    1.27mm Pitch Multi-function Two Piece Connector (FX2 Series)

    产品简介


    FX2系列是一款多功能两件式连接器,适用于多种连接方式。它采用了1.27mm的间距设计,广泛应用于计算机、外围设备及各种机械设备中。这款连接器因其多样化的连接选项和易于操作的特点而备受青睐。

    技术参数


    - 额定电流: 0.5A
    - 工作温度范围: -55°C 至 +85°C
    - 储存温度范围: -10°C 至 +60°C
    - 电压等级: 125V AC
    - 工作湿度范围: 40% 至 80%
    - 储存湿度范围: 40% 至 70%
    - 绝缘电阻: 最小1000MΩ @ 250V DC
    - 耐电压: 在1分钟内无击穿或闪络现象,300V AC
    - 接触电阻: 最大45mΩ @ 100mA
    - 振动测试: 无超过1μs的电气断开,频率:10至55Hz,单振幅0.75mm,每方向2小时
    - 恒定湿度测试: 96小时(温度40°C,湿度90%至95%),最大接触电阻55mΩ,最小绝缘电阻100MΩ
    - 温度循环测试: 5个周期(温度范围:-85°C至+15°C至+35°C),无损坏、裂缝或零件松动
    - 耐久性测试: 插拔500次后,最大接触电阻55mΩ
    - 焊锡热稳定性: 无影响性能的组件变形

    产品特点和优势


    - 多样化连接方式: 支持多种类型的连接(如堆叠、水平、垂直等),能够满足不同应用场景的需求。
    - 易于操作: 独特的按压解锁机制使得电缆和连接器的插入和拔出更加方便快捷。
    - 堆叠高度可调节: 可以设置从12mm到16mm的堆叠高度,单位为1mm。
    - 防误插机制: 设计有防止错误插入的机制,且针对扭曲进行了全面防护。
    - 强大的SMT型连接器: 直角型连接器配备金属片,以增强焊接强度,直型连接器可根据需要选择是否安装金属片。
    - 环保认证: 通过RoHS认证,符合环保要求。

    应用案例和使用建议


    应用案例:
    - 计算机及外围设备: 例如笔记本电脑、打印机、扫描仪等设备间的信号传输。
    - 工业自动化: 用于机器人的控制模块之间进行可靠的数据传输。
    - 消费电子产品: 如智能电视、游戏机等设备之间的连接。
    使用建议:
    - 在使用过程中,应注意连接器的正确插入方向,确保防误插机制的有效性。
    - 需定期清洁连接器,以保持其良好的导电性能。
    - 在高温高湿环境中使用时,建议加强散热措施,以确保连接器的正常工作。

    兼容性和支持


    - 兼容性: 该连接器可与同系列的其他连接器和设备无缝兼容。
    - 支持和维护: 厂商提供详尽的技术文档和支持服务,帮助客户更好地使用和维护产品。

    常见问题与解决方案


    - 问题1: 连接器插入困难。
    - 解决方法: 检查连接器的方向是否正确,确认防误插机制是否起作用。
    - 问题2: 连接器过热。
    - 解决方法: 确保良好的散热条件,必要时增加散热片或通风口。
    - 问题3: 接触电阻过大。
    - 解决方法: 清洁连接器插针,确保接触良好。

    总结和推荐


    FX2系列1.27mm间距的多功能两件式连接器凭借其多样化的连接方式、简便的操作和强大的兼容性,在多个领域具有广泛的应用前景。它不仅在性能上表现出色,而且拥有完善的售后支持和服务体系。强烈推荐使用此款连接器,特别是在需要高性能连接解决方案的应用场合。

FX2-100P-1.27SV(71)参数

参数
触头镀层
外壳材料 Polyphenylene Sulfide (PPS)
针脚数 100pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
安装方式 中心安装,贴片安装
零件状态 在售
包装方式 托盘

FX2-100P-1.27SV(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2-100P-1.27SV(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2-100P-1.27SV(71) FX2-100P-1.27SV(71)数据手册

FX2-100P-1.27SV(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
