首页  >  产品百科  >  DF12NB(3.0)-30DP-0.5V(51)

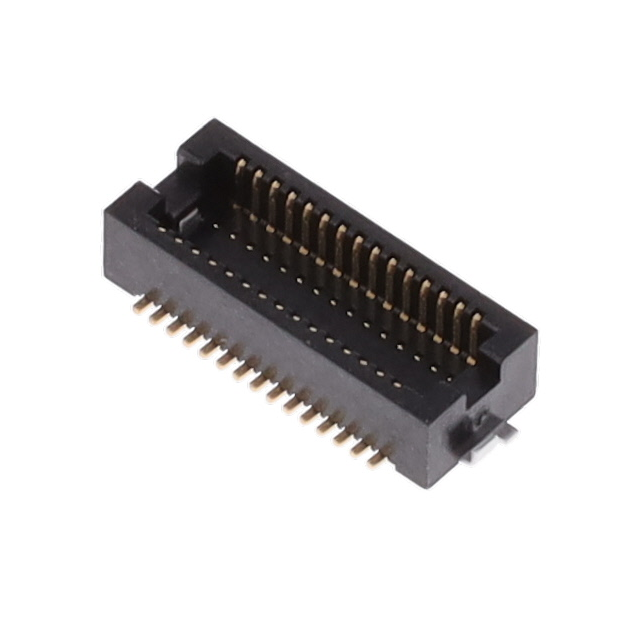

DF12NB(3.0)-30DP-0.5V(51)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 500μm 2 30pin 3mm 2.3mm 203nm 金 SMD,P=0.5mm 贴片安装
供应商型号: 26M-DF12NB(3.0)-30DP-0.5V(51)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF12NB(3.0)-30DP-0.5V(51)

DF12NB(3.0)-30DP-0.5V(51)概述

    0.5mm Pitch SMT Board-to-Board Connectors - DF12N 系列

    1. 产品简介


    DF12N系列是一款高可靠性、紧凑型的0.5毫米间距表面贴装板对板连接器。适用于需要高可靠性的应用场景,例如汽车电子。它具有多种堆叠高度,可以适应不同的设计需求,从而广泛应用于消费电子、通信设备、工业控制、医疗设备等领域。

    2. 技术参数


    以下是DF12N系列的主要技术规格:
    - 额定电流:0.3A
    - 额定电压:50V AC
    - 工作温度范围:-55°C至+125°C(包含电流流引起的温度上升)
    - 存储温度范围:-10°C至+60°C
    - 工作湿度范围:-40%至80%
    - 存储湿度范围:-40%至70%
    - 耐振动性能:10Hz到55Hz频率范围内,单振幅0.75mm,每个方向2小时
    - 耐焊接热性能:无影响性能的组件变形,回流焊接符合推荐温度曲线,手动焊接时间不超过3秒

    3. 产品特点和优势


    DF12N系列连接器的特点包括:
    - 多样化的堆叠高度:提供了3mm、3.5mm、4mm和5mm四种堆叠高度选择,以及超紧凑的0.5mm间距设计。
    - 自动组装能力:具备真空吸拾区域,可以实现自动组装,确保安装精度。
    - 防止焊料剥离:在触点部分提供焊片,有助于防止焊料剥离,提高连接可靠性。
    - 高速传输能力:支持高达5Gbps的数据传输速度。

    4. 应用案例和使用建议


    DF12N系列连接器在以下场景中得到了广泛应用:
    - 汽车电子:适用于高可靠性要求的应用场合,如车载音响系统、仪表盘、安全系统等。
    - 工业控制:用于工厂自动化设备中的信号传输,确保稳定的连接性能。
    - 消费电子:广泛应用于智能手机、平板电脑、笔记本电脑等便携式设备。
    使用建议:
    - 在安装过程中,请遵循推荐的温度曲线进行回流焊接,以确保最佳焊接效果。
    - 安装完成后,避免仅通过连接器固定电路板,应采用其他方法加固。
    - 在手动焊接时,务必控制焊接时间不超过3秒,以避免过度加热导致连接器损坏。

    5. 兼容性和支持


    DF12N系列连接器与多种标准封装材料兼容,支持通过自动贴片机进行批量组装。如果您需要进一步的支持,可联系公司代表获取更多详细信息。

    6. 常见问题与解决方案


    - 问题1:连接器在焊接后出现接触不良的情况。
    - 解决办法:检查焊接温度曲线是否符合推荐标准,必要时重新焊接。
    - 问题2:在运输和储存过程中连接器发生了损坏。
    - 解决办法:确保在运输过程中电路板得到充分保护,避免强烈振动和冲击。
    - 问题3:安装后的连接器接触电阻过高。
    - 解决办法:确认安装过程中没有接触变形,如有必要,更换新的连接器进行重新安装。

    7. 总结和推荐


    DF12N系列0.5mm间距SMT板对板连接器凭借其高可靠性、多样化的设计以及出色的电气性能,在多个领域内均表现出色。特别是对于需要高可靠性应用的场合,如汽车电子,它更是不可或缺的选择。此外,其易于组装和维护的特点,使其在市场上具有很强的竞争力。
    综上所述,我们非常推荐DF12N系列连接器作为高品质、高可靠性的解决方案,适用于各种高要求的应用场景。

DF12NB(3.0)-30DP-0.5V(51)参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 2.3mm
针脚数 30pin
接合堆叠高度 3mm
触头镀层厚度 203nm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF12NB(3.0)-30DP-0.5V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF12NB(3.0)-30DP-0.5V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF12NB(3.0)-30DP-0.5V(51) DF12NB(3.0)-30DP-0.5V(51)数据手册

DF12NB(3.0)-30DP-0.5V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.9302
10+ ¥ 4
100+ ¥ 3.3651
500+ ¥ 3.1176
1000+ ¥ 2.9041
库存: 970
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 4.93
直接购买
加入购物车
