JR13WCC-10(72)

厂牌: HIROSE ELECTRIC

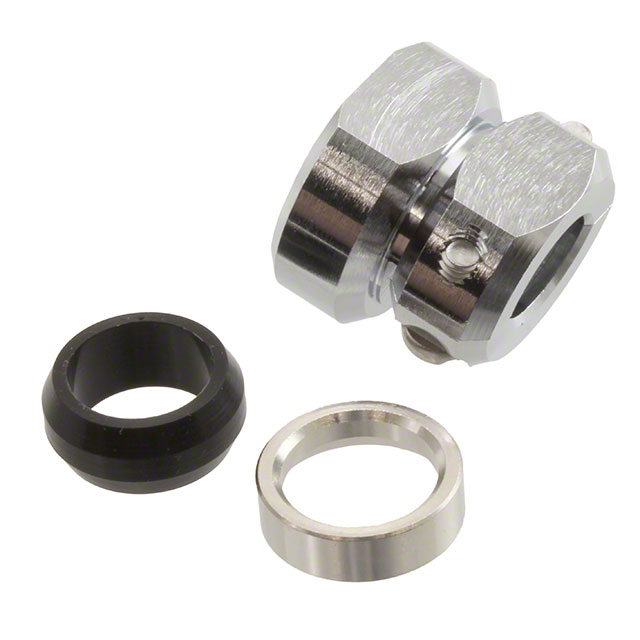

产品描述: 缆线夹 M16x0.75 铬 锌合金,黄铜 黑色 10mm 180° 夹子安装,导线安装,螺纹安装
供应商型号: JY-JR13WCC-10(72)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 JR13WCC-10(72)

JR13WCC-10(72)概述

    RM-W 系列防水连接器技术手册

    1. 产品简介


    RM-W系列连接器是由Hirose公司开发的一款迷你型防水连接器。它具有高度可靠性,能够在紧凑的封装中满足高性能要求。这种连接器采用螺纹耦合结构,提供卓越的防水密封性能。适合用于需要高可靠性的应用场景,如汽车工业等。

    2. 技术参数


    - 额定电压:
    - 600V AC, 840V DC(两引脚)
    - 500V AC, 700V DC(三引脚、四引脚、八引脚)
    - 350V AC, 490V DC(十引脚、十二引脚)
    - 额定电流:
    - 10A(二引脚、三引脚、四引脚)
    - 5A(八引脚、十引脚、十二引脚)
    - 操作温度范围:-25℃到+85℃
    - 存储温度范围:-10℃到+60℃
    - 接触电阻:最大2mΩ(二引脚、三引脚、四引脚);最大4mΩ(八引脚、十引脚、十二引脚)@1ADC
    - 绝缘电阻:最小1000MΩ @ 500VDC
    - 耐电压:无闪络或绝缘击穿@1800VAC/1分钟(两引脚);@2000VAC/1分钟(三引脚);@1500VAC/1分钟(四、八引脚);@1000VAC/1分钟(十、十二引脚)
    - 振动测试:10至55Hz频率,单振幅0.75mm,历时3小时,三个轴向
    - 冲击测试:加速度为490m/s²,11ms半正弦波形,每个轴向循环三次
    - 插拔耐久性:2000次

    3. 产品特点和优势


    - 丰富的变种选择:RM-W系列提供了多种类型的插头和插座,包括直型插头、低矮型插头和直角插头。还提供单体防水插座以满足防水要求。
    - 防水结构:当完全结合时,这些连接器符合IP67和IP68的防水标准。在IP67条件下,可承受水下1米达30分钟;在IP68条件下,可承受水下2米达14天。
    - 灵活的电缆布线:右角插头装配允许电缆在任何方向上360度范围内自由布置。

    4. 应用案例和使用建议


    - 应用案例:这些连接器广泛应用于汽车行业和其他需要高可靠性的领域。例如,汽车电子系统的电源连接、传感器连接和控制信号传输。
    - 使用建议:
    - 在进行接线时,确保电缆外径适配夹紧环,并按照手册表1中的指导进行准备。
    - 建议在焊接导线之前先预焊接,以确保更容易插入焊接杯。
    - 使用热缩管或其他绝缘材料包裹焊接点以增加绝缘效果。

    5. 兼容性和支持


    - 兼容性:RM-W系列连接器与其他标准连接器配件兼容。具体细节可以参考手册中的图表和说明。
    - 厂商支持:Hirose公司提供详细的技术文档和安装指南,同时针对特定问题和技术支持需求提供专业帮助。

    6. 常见问题与解决方案


    - 问题1:如何验证防水能力?
    - 解决方案:将连接器端对接气压为17.6kPa,持续30秒,确认内部无气体泄漏。也可以通过将插头组件置于水中,检查有无气体泄漏来进一步验证。

    - 问题2:如何确保插头与插座正确匹配?
    - 解决方案:务必使用正确型号的插头和插座,并确保插头处于完全“锁定”位置。在装配过程中注意细节,以保证防尘防水性能。

    7. 总结和推荐


    综上所述,RM-W系列防水连接器具有出色的防水和耐用性,适用于多种高可靠性应用。其丰富的变种选择和灵活的电缆布线能力使其在市场上具有很强的竞争力。对于需要高可靠性的领域,如汽车电子系统,这些连接器无疑是理想的选择。因此,我强烈推荐使用这款产品。

JR13WCC-10(72)参数

参数
电缆开口 10mm
类型 缆线夹
颜色 黑色
镀层
材料 锌合金,黄铜
电缆出口 180°
螺丝尺寸 M16x0.75
安装方式 夹子安装,导线安装,螺纹安装
零件状态 在售
包装方式 袋装
