首页  >  产品百科  >  DF1B-4P-2.5DSA

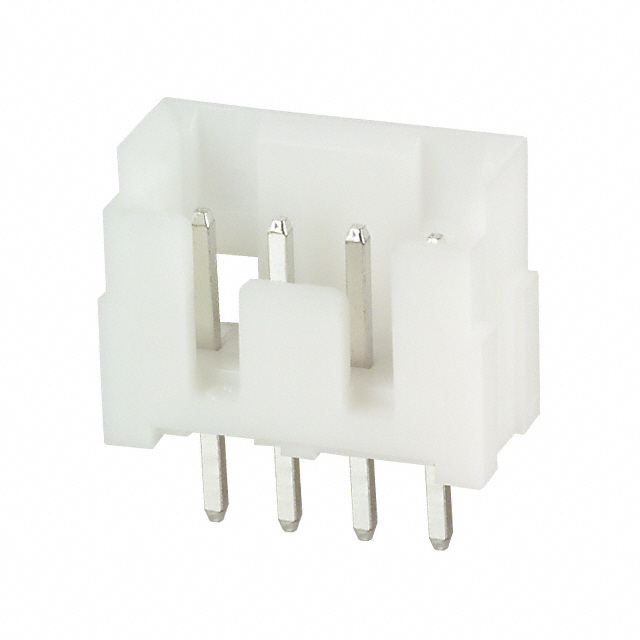

DF1B-4P-2.5DSA

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1 4pin Male Pin 通孔安装 12.5mm(长度)*5.7mm(高度)
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 矩形连接器 - 外壳 DF1B-4P-2.5DSA

DF1B-4P-2.5DSA概述

    DF1B系列2.5mm间距连接器技术手册

    产品简介


    DF1B系列2.5mm间距连接器是用于线缆到板的连接器,适用于多种电子设备的内部连接。此系列连接器具有单排和双排两种结构,均支持单行和双行配置,并且可以选用镀锡或镀金端子,以适应不同的应用场景需求。此外,DF1B系列已通过UL和CSA安全认证。

    技术参数


    DF1B系列连接器的主要技术参数如下:
    - 额定电流:
    - 20-22 AWG: 5A/针
    - 24-28 AWG: 3A/针
    - 30 AWG: 1A/针
    - 操作温度范围: -35°C至+85°C
    - 工作湿度范围: 40%至80%
    - 存储温度范围: -10°C至+60°C
    - 存储湿度范围: 40%至70%
    - 绝缘电阻: ≥1000MΩ (测试电压为500V DC)
    - 耐压能力: 650V AC持续1分钟
    - 接触电阻: ≤30mΩ (测试电流为100mA)
    - 单次插入/拔出力: 最小0.44N,最大4.4N
    - 振动测试: 在频率10至55Hz的条件下,每次2小时
    - 温度循环测试: -55°C保持30分钟,然后在5至35°C保持10分钟,共计5个循环
    - 焊接热稳定性: 流焊时260°C下保持5秒;手工焊接时300°C下保持3秒

    产品特点和优势


    DF1B系列连接器的主要特点是其广泛的应用范围和高可靠性:
    - 宽泛的选择性: 不同的“线对板”和“平面对面板”类型以及单行和双行配置。
    - 兼容性: 支持镀锡和镀金端子,满足不同环境需求。
    - 高耐久性: 单排连接器经过至少30次插拔测试,而双排连接器经过至少50次插拔测试。
    - 安全认证: 拥有UL和CSA安全认证,符合国际标准。

    应用案例和使用建议


    DF1B系列连接器广泛应用于办公设备(如复印机和打印机)。在实际应用中,这些连接器能够确保稳定可靠的电气连接,适用于要求较高的工业环境。
    - 复印机: 连接电源线和控制电路,保证高效的打印输出。
    - 打印机: 确保控制信号和电源的有效传输。
    使用建议:
    - 在高温或高湿环境中使用时,需注意电缆的温度变化和湿度影响。
    - 确保连接器安装位置合理,避免受强烈振动的影响。

    兼容性和支持


    DF1B系列连接器适用于多种电缆尺寸,包括20至30AWG的线缆。其广泛的兼容性使其可以与其他标准连接器一起使用,形成复杂的布线系统。制造商提供详尽的技术支持文档和产品信息,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    问题1: 接触电阻过高。
    - 解决方法: 检查接触点是否有氧化或污染,并重新清洁或更换连接器。
    问题2: 插拔困难。
    - 解决方法: 确认插拔力度适中,并检查是否存在损坏或变形。

    总结和推荐


    DF1B系列2.5mm间距连接器以其广泛的适用性、稳定的电气性能和高可靠性,在各类电子设备中表现优异。对于需要高效、可靠连接的设备而言,DF1B系列是一个理想选择。建议在购买时根据具体应用场景选择合适的型号和配置。
    因此,我们推荐用户选择DF1B系列连接器,特别是对于办公设备和其他需要高可靠性连接的设备。

DF1B-4P-2.5DSA参数

参数
颜色 -
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 -
针脚数 4pin
类型 Header,Push-Pull
长*宽*高 12.5mm(长度)*5.7mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

DF1B-4P-2.5DSA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1B-4P-2.5DSA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF1B-4P-2.5DSA DF1B-4P-2.5DSA数据手册

DF1B-4P-2.5DSA封装设计

查看详情并下载
Symbol
Footprint
3D Model
