DF13-2P-1.25DS(50)

厂牌: HIROSE ELECTRIC

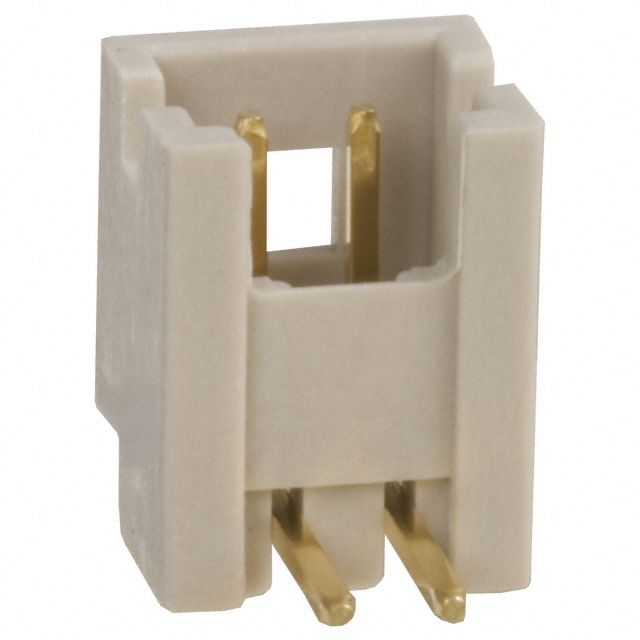

产品描述: Hirose 1.25mm间距2p单排排针 线对板连接器, DF13系列, 直角, 通孔安装
供应商型号: JY-DF13-2P-1.25DS(50)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13-2P-1.25DS(50)

DF13-2P-1.25DS(50)概述

    DF13 系列 1.25mm 跳线微型压接连接器技术手册

    产品简介


    DF13 系列是专为紧凑空间设计的 1.25mm 跳线微型压接连接器,通过 UL 认证。该系列连接器适用于笔记本电脑、移动终端、小型商用设备以及其他各类消费电子产品,包括摄像机。DF13 系列具有直型和直角型两种类型,能够满足不同的安装需求。此外,它还具备出色的机械和电气性能,以确保可靠的数据传输和信号连接。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 26AWG: 2.5A/针,28AWG: 2.0A/针,30AWG: 1.0A/针,32AWG: 1.0A/针;其他针:1A/针 |
    | 额定电压 | 150V AC/DC, 29.9V AC/DC |
    | 绝缘电阻 | ≥500MΩ@100VDC |
    | 耐压强度 | 500VAC/1min |
    | 接触电阻 | ≤30mΩ@100mA |
    | 温度范围 | 储存:-35°C 至 +85°C,工作:-10°C 至 +60°C |
    | 湿度范围 | 工作:20% 至 80%,储存:20% 至 40% |
    | 耐振动 | 频率:10Hz 至 55Hz,振幅:0.75mm,2小时/方向 |
    | 温度循环 | -55°C 至 +85°C,5个周期 |
    | 防水等级 | 无具体描述 |

    产品特点和优势


    1. 微型尺寸: DF13 系列连接器高度低至5.8mm(直型),适合多种应用场合。
    2. 多接触点: 双排设计最多可提供40个接触点,密度比单排高30%。
    3. 自动化兼容: 采用真空吸料区设计,确保自动装配的可靠性,同时支持带状包装和管装。
    4. 防误插入设计: 采用防误插入结构,完全防止错误安装。
    5. 防止焊锡脱落: 表面贴装部分配备金属扣,有效防止焊锡脱落。
    6. UL认证: 保证了产品的安全性和可靠性。

    应用案例和使用建议


    DF13 系列连接器广泛应用于笔记本电脑、手机、摄像机等小型设备中。以下是具体的应用案例和使用建议:
    - 应用案例: 在摄像机设备中,DF13 系列连接器可用于视频信号传输,因其高密度和可靠的连接性能。
    - 使用建议: 在连接电缆时,请确保对准插头并与插座平行插入,避免角度过大造成损坏。同样,在拔出时也要注意避免斜插导致接触变形或损坏外壳。

    兼容性和支持


    DF13 系列连接器具有广泛的兼容性,适用于多种不同类型的印刷电路板和焊接条件。制造商提供了详细的安装指南和维护信息,确保用户可以正确使用和保养产品。如果您需要更多技术支持,请联系制造商。

    常见问题与解决方案


    1. 问题: 插头难以插入或拔出。
    - 解决方案: 确保插头与插座对齐,并保持平行插入和拔出。不要强行插入或拔出,以免损坏插针。
    2. 问题: 连接不稳定。
    - 解决方案: 检查是否有足够的插入深度,并确保没有松动。重新插入连接器,直到感觉到明显的咔嗒声。
    3. 问题: 插头与插座接触不良。
    - 解决方案: 确认连接器已正确安装并牢固固定。检查是否有氧化或其他杂质阻碍接触。

    总结和推荐


    DF13 系列 1.25mm 跳线微型压接连接器以其独特的设计和卓越的性能在市场上占据一席之地。它不仅尺寸小巧、密度高,而且自动化兼容性强,适用于多种应用场景。如果你正在寻找一种可靠且易于安装的连接解决方案,DF13 系列无疑是值得推荐的选择。

DF13-2P-1.25DS(50)参数

参数
针脚数 2pin
间距-配接 1.25mm
排数 1
排距 -
触头镀层厚度 - 配接 203nm
额定电流 1A
触头镀层 - 配接
防护等级 -
类型 Detent Lock,Header
颜色 米黄色
安装方式 通孔安装
零件状态 停产
包装方式 管装

DF13-2P-1.25DS(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13-2P-1.25DS(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF13-2P-1.25DS(50) DF13-2P-1.25DS(50)数据手册

DF13-2P-1.25DS(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
