JR13RK-3P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 3pin Aluminum Alloy 10A 银 银色 法兰安装,面板安装
供应商型号: JY-JR13RK-3P
供应商: 云汉优选
标准整包数: 1

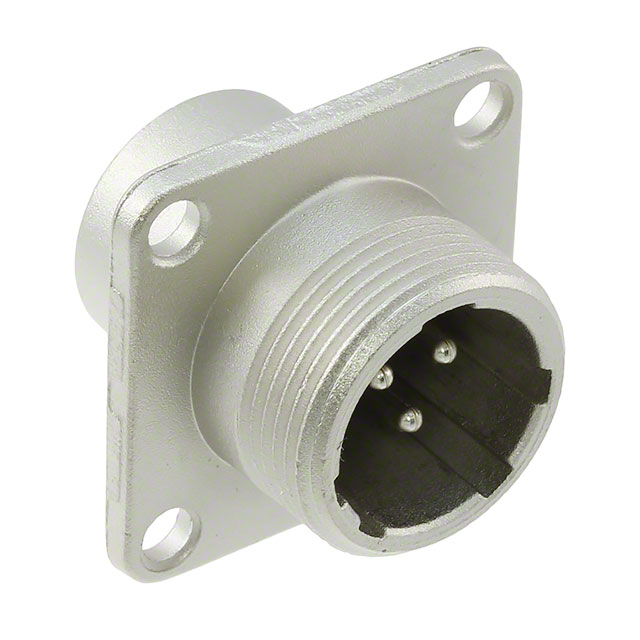

HIROSE ELECTRIC 圆形连接器 JR13RK-3P

JR13RK-3P概述

    JR系列圆形连接器产品技术手册

    产品简介


    JR系列圆形连接器是符合JIS C 5432标准的圆形连接器,主要用于各种电器应用。这些连接器提供了高可靠性和耐用性,适用于汽车、工业自动化、通信等领域。

    技术参数


    - 额定电流
    - 壳体尺寸:13,接触数:3,额定电流:10A
    - 壳体尺寸:13,接触数:5,额定电流:5A
    - 壳体尺寸:16,接触数:7,额定电流:10A
    - 壳体尺寸:16,接触数:10、14,额定电流:5A
    - 壳体尺寸:21,接触数:10,额定电流:10A
    - 壳体尺寸:21,接触数:16、26,额定电流:5A(压接型:3A)
    - 壳体尺寸:21,接触数:26,接触编号A和B:10A
    - 壳体尺寸:25,接触数:4,额定电流:30A
    - 壳体尺寸:25,接触数:5、16,额定电流:10A
    - 壳体尺寸:25,接触数:24,额定电流:5A(压接型:3A)
    - 额定电压
    - 壳体尺寸:13,接触数:3、5,额定电压:AC250V、DC350V
    - 壳体尺寸:16,接触数:7、10、14,额定电压:AC250V、DC350V
    - 壳体尺寸:21,接触数:10、16、26,额定电压:AC250V、DC350V
    - 壳体尺寸:25,接触数:4、5,额定电压:AC1000V、DC1400V
    - 壳体尺寸:25,接触数:16、24,额定电压:AC250V、DC350V
    - 工作温度范围
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    1. 高可靠性:符合JIS C 5432标准,确保在严苛环境下仍能稳定运行。
    2. 广泛适用性:可用于多种应用场合,如汽车、工业自动化和通信系统。
    3. 多样化选择:提供多种壳体尺寸和接触数的选择,以适应不同的需求。
    4. 高效防护:具备优异的振动、冲击和温湿度适应能力,确保在复杂环境中保持性能。

    应用案例和使用建议


    - 汽车应用:JR系列连接器可用于汽车中的电源连接,确保安全可靠地传输电力。
    - 工业自动化:用于自动化设备中的信号传输,确保稳定的信号连接。
    - 通信系统:在通信设备中作为关键部件,提供可靠的信号传输路径。
    使用建议:
    1. 在极端环境(如高温、潮湿)下使用时,建议定期检查连接器的性能。
    2. 对于需要高压应用的情况,建议选择较大壳体尺寸的连接器以确保足够的绝缘性能。

    兼容性和支持


    JR系列连接器可以与多种线缆兼容,建议根据具体应用选择合适的线缆规格。HIROSE公司提供全方位的技术支持和售后服务,确保客户在使用过程中得到充分的帮助和支持。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触表面是否有污垢或腐蚀,清洁后重新安装。
    - 问题2:接触不良
    - 解决方案:确认连接器是否正确安装并拧紧,检查线缆连接是否牢固。
    - 问题3:电气性能下降
    - 解决方案:检查周围环境是否存在影响电气性能的因素,如硫化气体等。

    总结和推荐


    JR系列圆形连接器以其高可靠性、广泛的应用范围和多样化的选择而受到市场青睐。特别是在需要高可靠性的应用场景中,其表现出色。如果您需要一款适用于汽车、工业自动化和通信系统的高品质连接器,强烈推荐选用JR系列连接器。

JR13RK-3P参数

参数
针脚数 3pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JR13RK-3P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13RK-3P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13RK-3P JR13RK-3P数据手册

JR13RK-3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
