PCN10-44P-2.54DSA(72)

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 HDR 44 POS 2.54mm Solder ST Thru-Hole Tray
供应商型号: CSJ-ST65873365
供应商: 海外现货
标准整包数: 1

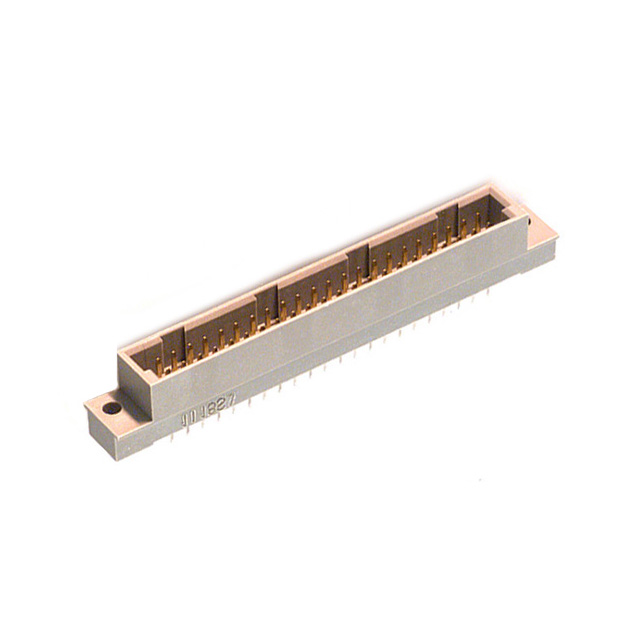

HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN10-44P-2.54DSA(72)

PCN10-44P-2.54DSA(72)概述

    PCN10 Series:概述及技术手册

    产品简介


    PCN10系列是符合IEC603-2 / DIN41612标准的连接器产品,广泛应用于计算机、控制设备、开关、测量装置等领域。该系列通过精密设计,实现了高可靠性与广泛应用性的完美结合。

    技术参数


    1. 标准合规性:
    - 符合DIN标准及IEC603-2/DIN41612标准。
    2. 位置数:
    - 可用14种位置变体,分别为16、20、24、30、32、44、48、50、64、90、96、100、128、144。
    3. 双点接触设计:
    - 高可靠性的双侧两点接触系统。
    4. 应用范围广:
    - 包括DIN标准类型的B、C、R和Q。
    - 支持临时板安装的简易锁针型。
    5. 堆叠高度变体:
    - PCN10H系列提供5种堆叠高度变化,分别为25、30、35、40和45毫米。
    6. 电路保护:
    - PCN10MC系列具备序列设计以提供电路保护。
    7. 电缆连接器:
    - 支持Ribbon电缆的IDC连接器,以及兼容26-30 AWG的压接连接器。
    8. 电气特性:
    - 绝缘电阻:最小10^6 MΩ(测试电压为100V直流)。
    - 耐压值:1000V交流电(IDC、压接类型:650V交流电)。
    - 接触电阻:最大20 mΩ(测试电流为0.1A)。
    - 振动耐受性:在每个方向上连续振动2小时,频率范围10到55Hz,振幅0.75毫米,无10μs内的电气中断。
    - 稳态湿度下的绝缘电阻:96小时内,温度40 ± 2℃,湿度90%至95%,最小绝缘电阻10^6 MΩ。
    - 温度循环耐受性:5次循环后,无损坏、裂缝或部件松动(-65℃:30分钟 → 15至35℃:5分钟 → 125℃:30分钟 → 15至35℃:5分钟)。
    - 插拔寿命:接触电阻不超过20 mΩ,可达500次。
    - 焊接耐热性:手动焊接350℃,持续3秒内组件无变形影响性能。
    9. 工作环境:
    - 额定电流:2A。
    - 额定电压:300V交流电。
    - 工作温度范围:-55至+85℃。
    - 工作湿度范围:最大85%。
    - 存储温度范围:-10至+60℃。
    - 存储湿度范围:40至70%。

    产品特点和优势


    1. 可靠性高:
    - 双侧两点接触系统提高了连接的稳定性。
    2. 适应性强:
    - 支持多种位置数和堆叠高度变化,满足不同应用需求。
    3. 电路保护设计:
    - 专有的电路保护设计增加了产品的安全性。
    4. 多样化的连接选项:
    - 支持Ribbon电缆的IDC连接器和兼容多种AWG规格的压接连接器,方便灵活使用。

    应用案例和使用建议


    1. 典型应用:
    - 在计算机、控制设备、开关、测量装置等场景中广泛应用。
    2. 使用建议:
    - 选择合适的堆叠高度和位置数,确保良好的机械连接和电气性能。
    - 保持正确的焊接操作,避免对组件造成损害。
    - 注意储存条件,特别是在长时间存储前确保适当的温度和湿度范围。

    兼容性和支持


    - 与其他符合IEC603-2 / DIN41612标准的连接器具有良好的兼容性。
    - 提供详细的技术支持文档,方便用户进行安装和维护。

    常见问题与解决方案


    1. 问题:连接器在高温环境下工作不稳定。
    - 解决办法:确保使用时环境温度不超出额定工作温度范围,且避免直接暴露在高温环境中。
    2. 问题:绝缘电阻偏低。
    - 解决办法:检查连接器是否受潮,必要时进行烘干处理。
    3. 问题:接触电阻偏高。
    - 解决办法:重新焊接或更换接触部分。

    总结和推荐


    PCN10系列是一款集高可靠性和多样化应用于一体的连接器产品,适用于各种复杂环境下的连接需求。其优良的电气特性和广泛的适用范围使其在市场上具备很强的竞争力。推荐对于需要高性能连接解决方案的应用领域使用PCN10系列连接器。

PCN10-44P-2.54DSA(72)参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PCN10-44P-2.54DSA(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PCN10-44P-2.54DSA(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN10-44P-2.54DSA(72) PCN10-44P-2.54DSA(72)数据手册

PCN10-44P-2.54DSA(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.2752 ¥ 44.6809
库存: 551
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.68
