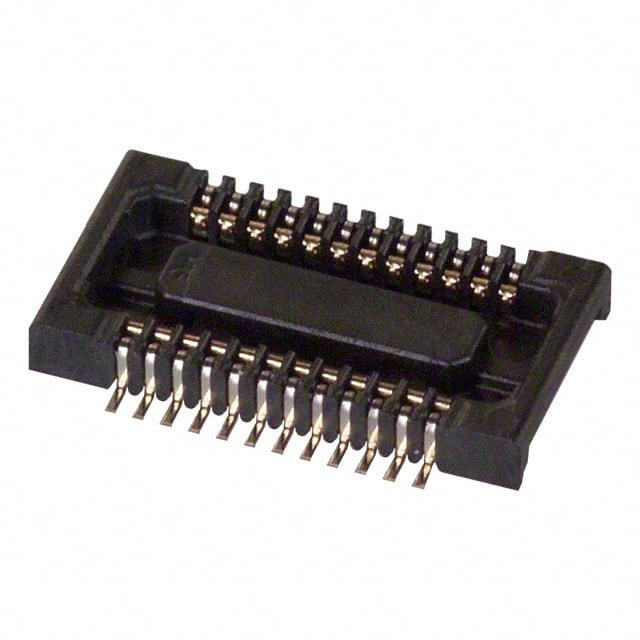

DF30FC-24DS-0.4V(82)

厂牌: HIROSE ELECTRIC
产品描述: Outer Shroud Contacts,Receptacle 400μm 2 24pin 900μm 880μm 51nm 金 SMD,P=0.4mm 贴片安装
供应商型号: H3860TR-ND
供应商: Digi-Key
标准整包数: 1000
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF30FC-24DS-0.4V(82)

DF30FC-24DS-0.4V(82)概述

    DF30 系列板对板及板对FPC连接器技术手册

    1. 产品简介


    DF30 系列是一款0.4毫米间距,0.9毫米高度的板对板(Board-to-Board)及板对柔性印刷电路(Board-to-FPC)连接器。这种连接器专为高密度安装设计,适用于需要低安装高度的应用场合。广泛应用于手机摄像头模块、汽车电子系统以及其它高可靠性要求的电子产品中。

    2. 技术参数


    - 额定电流: 0.3A
    - 额定电压: 30V AC
    - 操作温度范围: -35°C 至 85°C
    - 操作湿度范围: 相对湿度20%至80%
    - 存储温度范围: -10°C 至 60°C
    - 存储湿度范围: 相对湿度40%至70%
    - 绝缘电阻: 50MΩ 最小(100V DC)
    - 耐电压: 无闪烁或绝缘击穿(100V AC / 1分钟)
    - 接触电阻: 100mΩ 最大(100mA)

    3. 产品特点和优势


    1. 高密度安装: 设计紧凑,可显著减少连接器的占用空间。
    2. 高接触可靠性: 插头端子上的凸点增加了擦拭能力,提供卓越的配对可靠性。插接时会产生明显的触感点击声,确认正确插入。
    3. 自对准功能: 接收器侧提供了0.3毫米的自对准范围,便于在狭小空间内配对。
    4. 宽泛的引脚数选择: 标准引脚数包括20、22、24、30、34、40、50、60、70和80个引脚,也可根据需求定制较小的引脚数。此外,还提供加强型型号,外部形状保持一致。
    5. 适合自动组装: 尽管连接器体积非常小,但其面积仍足以被拾放机吸附,实现自动化装配。
    6. 测试连接器: 提供耐用的测试连接器,允许已安装的生产部件进行电气性能测试。测试连接器具有更高的插入/拔出循环次数。

    4. 应用案例和使用建议


    - 应用案例: 汽车电子系统、手机摄像头模块、平板电脑等需要高可靠性的电子产品。
    - 使用建议:
    - 确保连接器平行定位,避免单端或单侧开始插接。
    - 平均施力直至感到轻微阻力,以确保完全配对。
    - 移除连接器时应保持两块电路板平行,以免导致损坏或变形。

    5. 兼容性和支持


    - 兼容性: 本连接器与其他电子元器件的兼容性良好,可用于多种电子产品。
    - 支持: 厂商提供详尽的技术支持和售后服务,客户可通过官网或销售代表获取更多详情。

    6. 常见问题与解决方案


    - 问题: 插接时难以产生“咔嚓”声确认正确插入。
    - 解决方案: 确保连接器平行定位并均匀施力,直到感到轻微阻力。
    - 问题: 连接器在高温环境下使用后出现失效。
    - 解决方案: 检查焊接温度曲线是否符合要求,确认是否存在超温现象。

    7. 总结和推荐


    DF30系列连接器以其高密度安装、高接触可靠性和宽泛的引脚数选择而著称,特别适用于高可靠性需求的电子产品。尽管体积小巧,但依然具备优异的机械强度和电气性能。强烈推荐在对可靠性和密度有严格要求的应用中使用。

DF30FC-24DS-0.4V(82)参数

参数
间距 400μm
排数 2
触头镀层
板上高度 880μm
针脚数 24pin
接合堆叠高度 900μm
触头镀层厚度 51nm
类型 Outer Shroud Contacts,Receptacle
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF30FC-24DS-0.4V(82)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF30FC-24DS-0.4V(82)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF30FC-24DS-0.4V(82) DF30FC-24DS-0.4V(82)数据手册

DF30FC-24DS-0.4V(82)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6723 ¥ 5.6266
2000+ $ 0.6403 ¥ 5.3581
3000+ $ 0.6222 ¥ 5.207
5000+ $ 0.6002 ¥ 5.0228
7000+ $ 0.5861 ¥ 4.905
10000+ $ 0.5716 ¥ 4.7833
库存: 2000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 5626.6
直接购买
加入购物车
