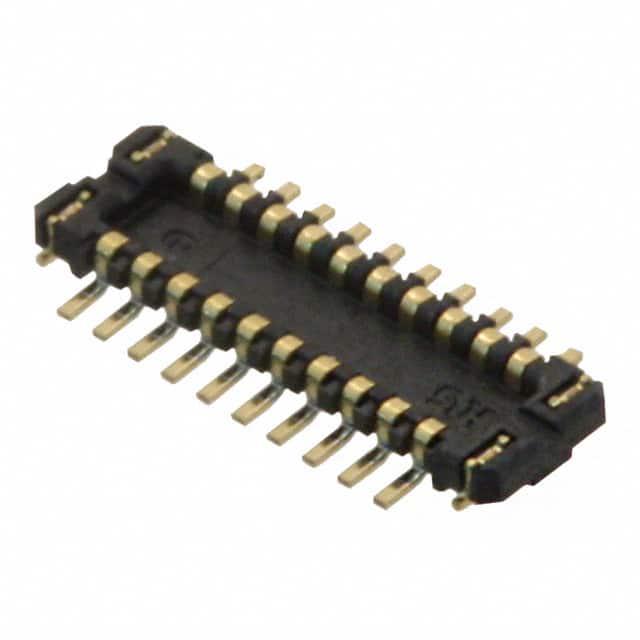

BM10B(0.6)-20DP-0.4V(51)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 400μm 2 20pin 600μm 500μm 51nm 金 贴片安装
供应商型号: BM10B(0.6)-20DP-0.4V(51)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BM10B(0.6)-20DP-0.4V(51)

BM10B(0.6)-20DP-0.4V(51)概述


    产品简介


    BM10系列是0.4mm接触间距、0.8mm堆叠高度的板对板/板对FPC连接器。它们广泛应用于需要高密度安装的小型设备中,如智能手机、平板电脑和可穿戴设备等消费电子产品,以及工业自动化、通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 接触间距 | 0.4mm |
    | 堆叠高度 | 0.8mm |
    | 电流等级 | 0.3A |
    | 操作温度范围 | -35°C至+85°C |
    | 存储温度范围 | -10°C至+60°C |
    | 额定电压 | 30V AC/DC |
    | 操作湿度范围 | 20%至80% |
    | 存储湿度范围 | 40%至70% |
    | 绝缘电阻 | ≥50MΩ @100V DC |
    | 耐电压 | 无闪络或绝缘击穿 @100V AC/1分钟 |
    | 接触电阻 | ≤100mΩ @20mV AC, 1kHz, 1mA |
    | 震动测试 | 10Hz至55Hz,单振幅0.75mm,10个周期 |
    | 湿度测试 | 96小时,40±2°C,湿度90%至95% |
    | 温度循环测试 | 5次循环,-55°C至+85°C,各30分钟 |
    | 寿命测试 | 10次插拔,接触电阻≤100mΩ |
    | 抗焊接热冲击 | 不影响性能 |
    | 材料 | 接收器绝缘体 - LCP,颜色:黑色,UL94V-0 |
    插头端子 - 磷青铜,镀金 |

    产品特点和优势


    1. 高密度设计:极小的安装空间和低板上高度,适合小型设备的应用。
    2. 可靠的电气和机械连接:独特的双点接触配置,有效连接长度为0.2mm(高度0.8mm),保证了可靠连接并提供了明确的触觉反馈。
    3. 大自对准距离:连接器在0.3mm内可自对准。
    4. 内置防震功能:绝缘体内的凸起和凹槽在遭受突然冲击时保护连接器免受损坏。
    5. 防焊料溢出:镍障壁防止意外焊料溢出。
    6. 防污染:绝缘体壁防护接触区域不受助焊剂飞溅或其他物理颗粒的污染。
    7. 底部无裸露接点:便于在PCB上布置导电迹线。

    应用案例和使用建议


    应用场景:
    - 智能手机内部连接器:利用其紧凑的设计,节省空间,提高内部布局效率。
    - 可穿戴设备:适合在有限的空间内实现高效连接。
    使用建议:
    - 在手动焊接过程中,推荐使用340±10℃,3秒时间。氮气回流焊条件下,顶部最多允许0.02mm的偏移。
    - 避免仅靠连接器支撑PCB。应采用螺栓、螺丝、支柱等其他方式支撑。
    - 在手焊时,避免使用可能引起助焊剂溢出的助焊剂。

    兼容性和支持


    - 本产品不带极化,无需特别注意方向。
    - Hirose Electric Co., Ltd. 提供详尽的技术支持,包括图纸和具体规格,以确保客户在实际使用中能够获得最佳效果。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后性能降低 | 重新评估性能后使用 |
    | 操作过程中连接器损坏 | 确保正确操作,平行对接 |
    | 连接器松动 | 使用足够刚性的电路板或加固措施 |

    总结和推荐


    BM10系列连接器凭借其出色的高密度设计、可靠的电气和机械连接、广泛的兼容性和细致的支持服务,在众多应用中展现出卓越的性能。尽管存在轻微颜色差异(不影响性能),它依然是一款值得推荐的产品,适用于各种需要高密度连接的小型电子设备。

BM10B(0.6)-20DP-0.4V(51)参数

参数
排数 2
触头镀层
板上高度 500μm
针脚数 20pin
接合堆叠高度 600μm
触头镀层厚度 51nm
类型 Header,Outer Shroud Contacts
间距 400μm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BM10B(0.6)-20DP-0.4V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BM10B(0.6)-20DP-0.4V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC BM10B(0.6)-20DP-0.4V(51) BM10B(0.6)-20DP-0.4V(51)数据手册

BM10B(0.6)-20DP-0.4V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.625
20+ ¥ 0.61
1000+ ¥ 0.59
库存: 500
起订量: 10 增量: 8000
交货地:
最小起订量为:10
合计: ¥ 6.25
