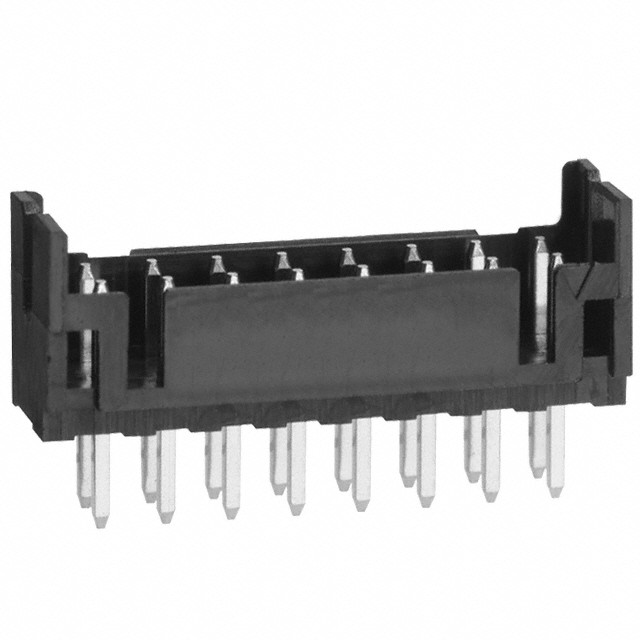

DF11-16DP-2DSA(08)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.0mm间距16p双排排针 板对板, 线对板连接器, DF11系列, 直向, 通孔安装
供应商型号: J-DF11-16DP-2DSA(08)
供应商: 云汉优选
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF11-16DP-2DSA(08)

DF11-16DP-2DSA(08)概述

    DF11 系列 2mm 双排连接器技术手册

    产品简介


    DF11 系列 2mm 双排连接器是符合 UL/CSA 标准的产品。此系列的连接器通过优化设计实现了空间节约,并提供了广泛的连接选项,适用于多种设备。该产品广泛应用于复印机、打印机等办公设备中,具备良好的机械和电气性能。

    技术参数


    以下是 DF11 系列连接器的技术规格和性能参数:
    - 电流额定值
    - 22至26AWG: 2A
    - 28AWG: 1A
    - 30AWG: 0.5A
    - 电压额定值
    - 绝缘位移:100V AC
    - 压接:250V AC
    - 操作温度范围
    - -30°C 至 +85°C
    - 操作湿度范围
    - 40% 至 80%
    - 存储温度范围
    - -10°C 至 +60°C
    - 存储湿度范围
    - 40% 至 70%
    - 绝缘电阻
    - 最小1000MΩ (500V DC)
    - 耐电压测试
    - 无闪络或绝缘击穿 (650V AC/1分钟)
    - 接触电阻
    - 最大30mΩ (100mA)
    - 插入/拔出力
    - 最小0.3N,最大4.4N
    - 振动
    - 频率:10Hz至55Hz,单振幅0.75mm,各方向2小时
    - 湿度(稳态)
    - 接触电阻:最大30mΩ
    - 绝缘电阻:最小500MΩ (96小时,温度40°C,湿度90%至95%)
    - 温度循环
    - 接触电阻:最大30mΩ
    - 绝缘电阻:最小1000MΩ (5周期)
    - 耐久性
    - 锡镀层:30次
    - 金镀层:50次
    - 耐焊接热
    - 手动焊接:260°C/10秒
    - 回流焊:300°C/3秒

    产品特点和优势


    1. 空间节省
    - 双排2mm间距接触在5mm宽度内集成,提供比传统单排连接器更多的信号通道。
    2. 广泛变化
    - 支持压接和绝缘位移两种连接方式,可满足板到线、线到线和板到板的多种需求。
    - 提供“金”或“锡”镀层选项以适应不同的应用需求。
    3. 适用线缆范围广
    - 2mm间距双排紧凑设计使适用线缆覆盖22至30AWG范围。
    4. 高效连接
    - 使用全自动绝缘位移机器可轻松完成多束电缆的复杂连接,减少人工工时并消除手动过程。

    应用案例和使用建议


    - 复印机和打印机
    - DF11 系列连接器非常适合用于这些办公设备的内部连接。
    - 在选择电缆和连接器时,应确保它们能承受规定的温度和湿度条件。
    - 其他商业设备
    - 也可考虑用于需要高密度连接和可靠性的工业设备中。
    - 注意连接器的安装环境,特别是在温度和湿度波动较大的场合。

    兼容性和支持


    - 兼容性
    - DF11 系列连接器可用于不同类型的连接场景,如板到线、线到线及板到板连接。
    - 提供多种包装形式以满足不同的组装需求。
    - 支持和服务
    - Hirose 提供详细的安装指南和技术支持服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题1:如何选择正确的线缆大小?
    - 解决方法:根据具体的应用要求选择合适的线缆尺寸。DF11系列支持22至30AWG的线缆,确保所选线缆符合电流和机械强度的要求。
    - 问题2:如何进行连接器的耐温测试?
    - 解决方法:按照手册中的测试条件进行测试,确保连接器能够在指定的温度范围内正常工作。
    - 问题3:如何判断连接器是否损坏?
    - 解决方法:定期检查连接器的绝缘电阻和接触电阻,如有异常应立即更换或维修。

    总结和推荐


    DF11 系列 2mm 双排连接器以其高效的空间利用、广泛的应用范围和可靠的性能在市场上表现出色。它特别适合于需要高密度连接和可靠性的应用,如办公设备和某些工业应用。考虑到其优异的性能和市场表现,强烈推荐使用该产品。
    希望本文能够帮助您全面了解 DF11 系列连接器的技术细节和应用价值。如果您有任何疑问或需要进一步的帮助,请随时联系 Hirose 官方技术支持团队。

DF11-16DP-2DSA(08)参数

参数
针脚数 16pin
间距-配接 2mm
排数 2
排距 2mm
触头镀层厚度 - 配接 1μm
额定电流 2A
类型 Detent Lock,Header
触头镀层 - 配接
颜色 黑色
防护等级 -
长*宽*高 18mm*5.0038mm*5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

DF11-16DP-2DSA(08)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11-16DP-2DSA(08)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF11-16DP-2DSA(08) DF11-16DP-2DSA(08)数据手册

DF11-16DP-2DSA(08)封装设计

查看详情并下载
Symbol
Footprint
3D Model
