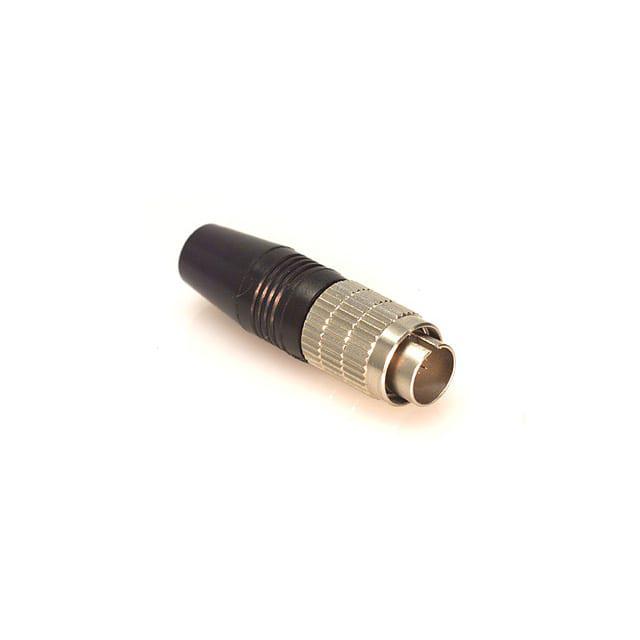

HR25-9TP-12P(72)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 12pin Zinc Alloy 1A 金 银色,黑色 导线安装,自由悬挂,通孔安装 43mm(长度)
供应商型号: 2929852
供应商: element14
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR25-9TP-12P(72)

HR25-9TP-12P(72)概述

    HR25 系列高性能微型圆形连接器

    产品简介


    HR25 系列连接器是高密度设计的微小型圆形连接器,由日本知名公司 Hirose Electric Co., Ltd. 生产。这些连接器广泛应用于各种电子产品中,如通信设备、医疗设备、工业自动化设备等。HR25 系列连接器具有体积小、重量轻、结构紧凑等特点,特别适合对空间和重量有严格要求的应用场景。

    技术参数


    - 连接器类型: 插座(Plug)、插孔(Jack)、接线端子(Receptacle)
    - 接触数: 4, 6, 8, 12, 16, 20
    - 外径尺寸: 4、6、8 接触:Φ10.5mm;12、16、20 接触:Φ12.5mm
    - 额定电流: 1A
    - 额定电压: 30V AC, 42V DC
    - 工作温度范围: -25°C 至 +85°C
    - 存储温度范围: -10°C 至 +60°C
    - 绝缘电阻: ≥1,000 MΩ(在 DC 100 V 下测量)
    - 耐压: 在 100 V AC 下 1 分钟无闪络或击穿
    - 振动和冲击测试: 通过标准测试(包括振动和冲击)

    产品特点和优势


    1. 小而紧凑的设计: HR25 系列连接器采用 Hirose 先进技术设计,具有极高的密度,能够在有限的空间内实现更多的连接点。
    2. 多种产品变体: 提供多种类型的连接器(插头、插座、接线端子),以及不同的接触数量(4 到 20)。
    3. 屏蔽设计: 金属外壳提供良好的电磁干扰(EMI)屏蔽效果,适合需要 EMI 防护的应用。
    4. RoHS 合规: 所有材料和物质都符合 RoHS 标准,确保环保和安全。

    应用案例和使用建议


    HR25 系列连接器在许多高科技设备中都有广泛应用,例如:
    - 通信设备: 在路由器、交换机等设备中实现高速信号传输。
    - 医疗设备: 在医疗器械中实现可靠的电连接,保证设备的安全运行。
    - 工业自动化: 在机器人、自动化生产线等场合下实现稳定的电连接。
    使用建议:
    - 在安装连接器时,要确保电路断电,以避免意外触电。
    - 选择合适的电缆类型和大小,确保电缆能够稳定地固定在连接器上。
    - 使用前检查连接器的密封圈和电缆屏蔽层,确保它们处于良好状态。

    兼容性和支持


    HR25 系列连接器具有良好的兼容性,可以与多种不同类型的电缆和其他连接器配合使用。Hirose 提供详尽的技术支持和售后服务,用户可以在官网找到详细的安装指南和技术文档。

    常见问题与解决方案


    - Q1: 连接器在频繁插拔后接触不良怎么办?
    - A1: 检查连接器是否有污垢或氧化物,并使用专用清洁剂进行清洁。如果问题依旧,考虑更换连接器。

    - Q2: 连接器耐压不足导致的故障如何解决?
    - A2: 检查连接器的型号是否符合您的需求,并确保安装和使用方法正确。必要时请咨询厂家技术支持。

    总结和推荐


    HR25 系列连接器凭借其高密度设计、广泛的适用性、良好的屏蔽性能和环保材料的使用,成为市场上极具竞争力的产品。无论是对空间和重量有严格要求的工业设备还是需要可靠电连接的医疗设备,HR25 都能提供高效、稳定的支持。我们强烈推荐此系列连接器给所有需要高质量连接器的用户。

HR25-9TP-12P(72)参数

参数
颜色 银色,黑色
端接 焊盘
额定电流 1A
外壳材料 Zinc Alloy
针脚数 12pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
长*宽*高 43mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HR25-9TP-12P(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR25-9TP-12P(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR25-9TP-12P(72) HR25-9TP-12P(72)数据手册

HR25-9TP-12P(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
