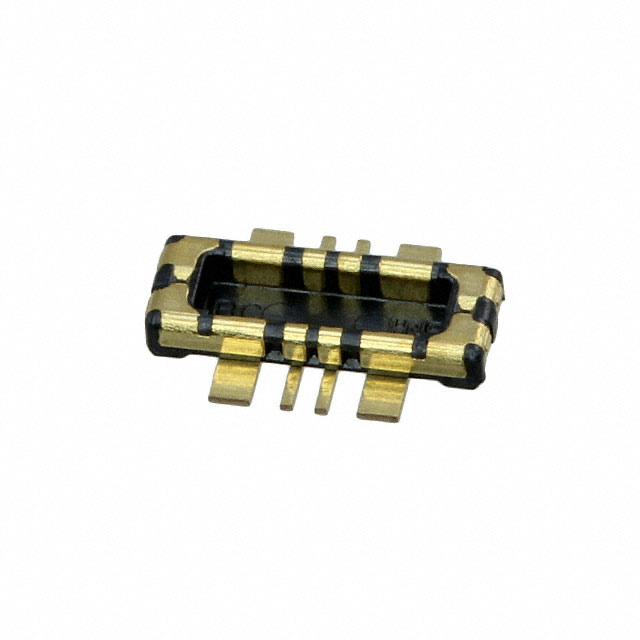

BM25U-4P/2-V(51)

厂牌: HIROSE ELECTRIC
产品描述: Board to Board &,Mezzanine Connectors
供应商型号: BM25U-4P/2-V(51)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BM25U-4P/2-V(51)

BM25U-4P/2-V(51)概述

    BM25 系列 FPC-to-Board 连接器技术手册解析

    产品简介


    BM25 系列 FPC-to-Board 连接器是一种高性能的柔性印刷电路板(FPC)到印刷电路板(PCB)连接器,特别适用于需要紧凑设计的应用场合。此系列连接器具有0.7毫米的超薄高度设计,可以提供高达10安培的大电流传输能力,确保在小型化设备中提供可靠的电力供应。此外,它广泛应用于智能手机、可穿戴设备和平板电脑等便携式电子设备。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 功率接触点:10安培,信号接触点:0.3安培 |
    | 工作温度范围 | -40°C 至 85°C |
    | 额定电压 | 30V AC/DC |
    | 存储温度范围 | -10°C 至 60°C |
    | 接触电阻 | 功率接触点:小于1毫欧,信号接触点:小于30毫欧 |
    | 绝缘电阻 | 最小值:1000兆欧 |
    | 耐压 | 150V AC,持续1分钟,无闪络或击穿 |
    | 振动耐久性 | 1微秒内无电中断,频率:10-55Hz,振幅:0.75mm |
    | 温湿度耐久性 | 温度:40°C ±2°C,湿度:90%-95%,持续96小时 |

    产品特点和优势


    BM25 系列 FPC-to-Board 连接器具备以下独特功能和优势:
    1. 高电流承载能力:提供最高10安培的功率传输,使得电源设计更加安全可靠。
    2. 坚固耐用:通过纵向金属涂层导向,减少错配时的损坏风险,增强连接器的可靠性。
    3. 节能:接触电阻低,仅为1毫欧(功率接触点),有效降低能量损耗。
    4. 空间节省:超薄设计(0.7毫米),适合于需要紧凑设计的设备中。
    5. 高耐久性:10次插拔循环后,接触电阻仍保持在额定范围内。

    应用案例和使用建议


    该连接器主要应用于智能手机、可穿戴设备及平板电脑等移动终端设备中。例如,在手机摄像头模块中,它可以用于将柔性线路板上的信号传输到主电路板上。在可穿戴设备中,它可用于将设备电池的能量传输至主板。为确保最佳性能,建议在焊接过程中遵循推荐的温度曲线,并在未安装于PCB前避免进行错误的插入操作。

    兼容性和支持


    BM25 系列 FPC-to-Board 连接器在与各种FPC及PCB材料相兼容时表现良好。制造商提供了详细的维护和支持信息,包括温度曲线、手焊条件以及清洗注意事项等。对于汽车应用中对高可靠性要求较高的场景,建议联系制造商代表获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 错误插拔导致连接不良 | 使用合适的缓冲材料防止错误插入。 |
    | 接触电阻异常增大 | 确保连接器正确插入,避免水平方向过度用力拔出。 |
    | 电路宽度变化导致电流路径不畅 | 设计时不要将电流路径分支过多。 |

    总结和推荐


    综上所述,BM25 系列 FPC-to-Board 连接器凭借其高电流承载能力、坚固耐用、低接触电阻和节省空间的特点,成为小型化电子设备的理想选择。强烈推荐该产品在追求高效能、高可靠性的设备中使用。

BM25U-4P/2-V(51)参数

参数
触头镀层 -
板上高度 -
针脚数 -
接合堆叠高度 -
触头镀层厚度 -
类型 Board to Board &,Mezzanine Connectors
间距 -
排数 -
零件状态 在售
包装方式 卷带包装

BM25U-4P/2-V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BM25U-4P/2-V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC BM25U-4P/2-V(51) BM25U-4P/2-V(51)数据手册

BM25U-4P/2-V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
