HR10A-7P-6PC(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug Housing,Push-Pull 6pin Zinc Alloy 2A 导线安装,自由悬挂,通孔安装 35mm(长度)
供应商型号: HR10A-7P-6PC(73)
供应商: 云汉优选
标准整包数: 1

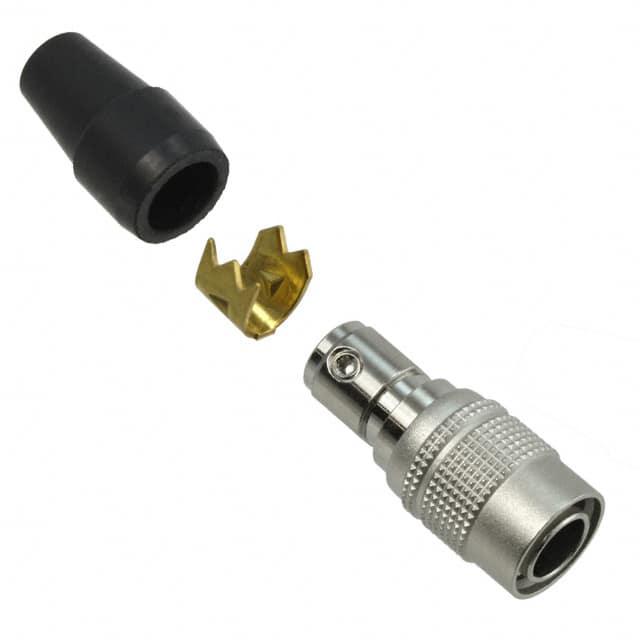

HIROSE ELECTRIC 圆形连接器 HR10A-7P-6PC(73)

HR10A-7P-6PC(73)概述

    HR10 系列 Push-Pull 连接器技术手册

    产品简介


    HR10系列Push-Pull连接器是一款微型连接器,设计旨在满足客户对小型化、高密度和易操作的需求。它们适用于各种需要高度可靠性的小型电子设备,尤其适合便携式电子设备。这些连接器重量轻、体积小,具备可靠的插拔机制和高密度安装能力,同时还提供了一种易于维护的设计。

    技术参数


    - 材料:壳体采用锌合金和黄铜,表面经过亚光镍电镀处理;绝缘子由聚酰胺/聚对苯二甲酸丁酯(蓝色或黑色)制成;公端子为黄铜/青铜,表面镀银或金;母端子由铍青铜制成,表面镀银或金。
    - 订购信息:例如,HR10 A−7 P−4 P A代表7个接触点,公端子,压接连接系统。
    - 尺寸与重量:多种型号,例如HR10-7P-4P(73),4个接触点,直径28.5mm,重量8g。
    - 电气特性:
    - 阻抗:50Ω
    - 绝缘电阻:DC250V下≥1000MΩ
    - 接触电阻:DC1A时中心≤6.5mΩ,外围≤4mΩ
    - 耐压:AC250V RMS下1分钟
    - V.S.W.R:0至1000MHz内≤1.3
    - 拉力:≥4.9N

    产品特点和优势


    - 小巧紧凑:尽管外形纤细如香烟,却可以应用于多种场合,布局均衡,节省空间。
    - 简便操作:仅需一次“推拉”操作即可轻松快速连接或断开,任何部分均可准确对接。
    - 极性保护:五键系统确保唯一连接方式,盲配对时也能正确对位。
    - 保护针脚:设计避免盲配时对针脚的损坏。
    - 高密度安装:“推拉”机制使得多个连接器的多安装成为可能。
    - 简单安装:无需螺丝即可简化线缆连接和安装过程。
    - 优雅外观:简约而精美的设计,哑光表面提升设备整体美观。

    应用案例和使用建议


    HR10系列连接器可广泛应用于小型电子设备,例如移动设备、医疗仪器等。具体应用包括:
    - 便携式设备:小型电子设备如笔记本电脑、智能手机等需要高度可靠连接的场合。
    - 医疗设备:如医疗监护仪,需要高可靠性且不占空间的连接解决方案。
    - 工业自动化:如工业控制面板,需要高密度安装和稳定连接的场景。
    使用建议:
    - 在设备设计阶段应考虑连接器的位置,以保证操作方便。
    - 在设备组装过程中,遵循标准步骤进行焊接和压接操作,确保连接可靠。

    兼容性和支持


    HR10系列连接器与其他特定电缆和连接器具有良好的兼容性。制造商提供详细的工程图纸和技术支持,确保用户在使用过程中获得必要的技术支持。

    常见问题与解决方案


    - 问题一:无法正确对准连接器。
    - 解决方法:检查连接器的五键系统,确保正确对齐。
    - 问题二:连接器无法顺利拆卸。
    - 解决方法:检查是否正确执行“推拉”操作,必要时调整用力方式。
    - 问题三:连接不稳定。
    - 解决方法:检查连接器是否按规范安装,必要时重新焊接或压接。

    总结和推荐


    总体而言,HR10系列Push-Pull连接器以其小巧、可靠、便捷的特点,在众多应用场合中展现出卓越的性能。它不仅在便携式设备中表现优异,还适用于各类小型电子设备,推荐使用。对于需要高密度安装和高性能要求的应用场景,HR10系列是理想的选择。

HR10A-7P-6PC(73)参数

参数
类型 Plug Housing,Push-Pull
颜色 -
端接 -
额定电流 2A
外壳材料 Zinc Alloy
针脚数 6pin
触头镀层 - 配接 -
长*宽*高 35mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

HR10A-7P-6PC(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10A-7P-6PC(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10A-7P-6PC(73) HR10A-7P-6PC(73)数据手册
