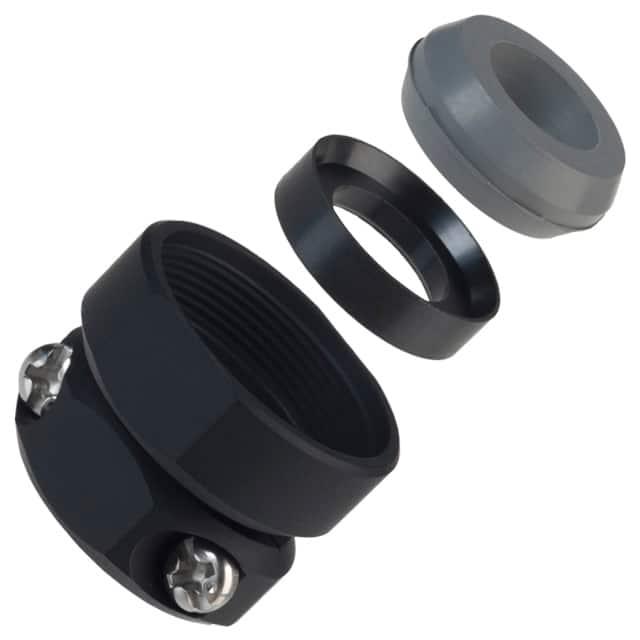

JR16WCC-10(71)

厂牌: HIROSE ELECTRIC
产品描述: 缆线夹 M20x0.75 铬 锌合金,黄铜 黑色 10mm 180° 夹子安装,导线安装,螺纹安装
供应商型号: JY-JR16WCC-10(71)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 JR16WCC-10(71)

JR16WCC-10(71)概述

    JR-W 系列防水圆形连接器

    产品简介


    JR-W系列是HIROSE公司推出的一款防水圆形连接器,具备多种尺寸和接点配置。这些连接器具有出色的防水和抗腐蚀性能,适用于多种恶劣环境。通过其高度可靠的性能,该系列连接器广泛应用于汽车、工业设备、航海等领域。

    技术参数


    - 额定电流:
    - 尺寸13:3个接点 - 10A,5个接点 - 5A
    - 尺寸16:7个接点 - 10A,10个接点 - 5A
    - 尺寸21:10个接点 - 10A,16个接点 - 5A
    - 尺寸25:4个接点 - 30A,16个接点 - 10A,24个接点 - 5A
    - 额定电压:
    - 尺寸13:3个接点 - 100V AC, 140V DC,5个接点 - 100V AC, 140V DC
    - 尺寸16:7个接点 - 100V AC, 140V DC,10个接点 - 100V AC, 140V DC
    - 尺寸21:10个接点 - 100V AC, 140V DC,16个接点 - 100V AC, 140V DC
    - 尺寸25:4个接点 - 300V AC, 420V DC,16个接点 - 100V AC, 140V DC,24个接点 - 100V AC, 140V DC
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    - 防水性能:
    - IP67:在1米水下可浸没30分钟
    - IP68:在2米水下可连续浸泡14天
    - 耐腐蚀性:
    - 连接器外壳采用黑铬电镀处理,提升耐腐蚀能力,适应多种复杂环境
    - 可靠性高:
    - 接触电阻和绝缘电阻均具有极高的稳定性,确保长期使用的可靠性

    应用案例和使用建议


    JR-W系列连接器适用于各种高要求的应用场景,如汽车制造、工业自动化、船舶设备等。例如,在汽车制造业中,连接器需要承受高温、高湿、震动等极端条件,而JR-W系列连接器凭借其优异的防护能力和抗腐蚀性能能够胜任这些任务。
    使用建议:
    - 在安装前确保所有电缆直径符合对应型号的要求,以免造成接触不良或损坏连接器。
    - 安装时需注意防水垫圈和密封件的正确位置,以确保防水效果。

    兼容性和支持


    - JR-W系列连接器支持多种电缆直径,适合不同场合的使用需求。
    - HIROSE公司提供了详尽的技术支持和售后服务,包括安装指导、维护保养等。

    常见问题与解决方案


    - Q:连接器在长时间存储后如何保证焊锡性能?
    - A:建议在存储6个月后再使用时,检查连接器的焊锡性能,确保可靠连接。

    - Q:连接器内部出现腐蚀怎么办?
    - A:对于暴露在腐蚀性气体中的连接器,可以采取擦拭清理和重新涂抹防腐剂的方法进行维护。

    总结和推荐


    总体而言,JR-W系列防水圆形连接器凭借其卓越的防水性能、高可靠性以及广泛的应用领域,成为电子设备连接的理想选择。无论是用于汽车制造还是工业自动化领域,这款连接器都能提供出色的性能保障。强烈推荐给需要在恶劣环境下实现可靠电气连接的应用场合。

JR16WCC-10(71)参数

参数
类型 缆线夹
颜色 黑色
镀层
材料 锌合金,黄铜
电缆出口 180°
螺丝尺寸 M20x0.75
电缆开口 10mm
安装方式 夹子安装,导线安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 袋装

JR16WCC-10(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WCC-10(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 HIROSE ELECTRIC JR16WCC-10(71) JR16WCC-10(71)数据手册

JR16WCC-10(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 91.6797
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 91.67
