GD100HFX65C1S

产品分类: IGBT单管
产品描述:
供应商型号: GD100HFX65C1S
供应商: 国内现货
标准整包数: 24

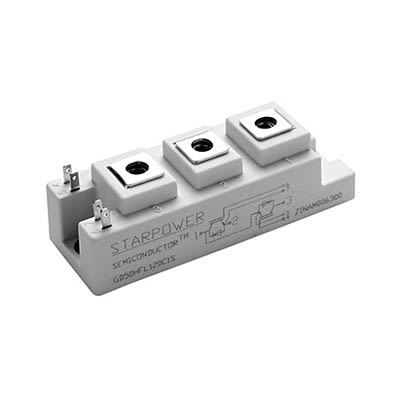

STARPOWER/嘉兴斯达半导体 IGBT单管 GD100HFX65C1S

GD100HFX65C1S概述

    # GD100HFX65C1S IGBT Module 技术手册

    产品简介


    GD100HFX65C1S 是由STARPOWER Semiconductor Ltd.生产的一款650V/100A功率模块,采用两片封装设计。这款IGBT(绝缘栅双极晶体管)模块专为电机驱动逆变器、交流和直流伺服驱动放大器以及不间断电源系统设计。其采用了低饱和电压沟槽IGBT技术,具有短路承受能力及软恢复二极管特性,能够在广泛的温度范围内稳定工作,适用于各类工业和商业应用场合。

    技术参数


    IGBT 参数
    | 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: | :: |
    | VCES | 集电极-发射极电压 650 V |
    | VGE(S) | 门极-发射极电压 ±20 V |
    | IC | 集电极电流 (TC=25°C) 100 127 | A |
    | ICM | 脉冲集电极电流 (tp=1ms) | 200 | A |
    | PD | 最大耗散功率 (Tj=175°C) | 319 | W |
    二极管参数
    | 符号 | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: | :: |
    | VRRM | 反向重复峰值电压 650 V |
    | IF | 二极管连续正向电流 100 A |
    | IFM | 二极管最大正向电流 (tp=1ms) | 200 | A |
    模块参数
    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | Tj(max) | 最高结温 175 | °C |
    | Tj(op) | 工作结温 | -40 +150 | °C |
    | TSTG | 存储温度范围 | -40 +125 | °C |
    | VISO | 隔离电压 (RMS, f=50Hz, t=1min) 2500 | V |

    产品特点和优势


    - 低饱和电压:采用先进的沟槽IGBT技术,显著降低损耗。
    - 强短路承受能力:提供长达6微秒的短路保护时间。
    - 正温度系数:使电路在高温环境下运行时更加稳定。
    - 高可靠性:拥有175°C的最大结温。
    - 低感抗设计:降低电磁干扰。
    - 快速软恢复二极管:实现快速反向恢复,减少能量损失。

    应用案例和使用建议


    应用场景
    - 电机驱动逆变器:如电动汽车充电站中的逆变器。
    - AC和DC伺服驱动放大器:用于工厂自动化设备中。
    - 不间断电源系统:如数据中心备用电源。
    使用建议
    - 在使用过程中,确保散热器的良好连接,以维持IGBT的正常工作温度。
    - 为了进一步降低能耗,可以考虑增加外部缓冲电路来改善开关性能。
    - 在安装时,遵循规范扭矩要求,防止因固定不当导致损坏。

    兼容性和支持


    - GD100HFX65C1S 与各种标准逆变器、伺服驱动器和其他需要高可靠性IGBT的应用兼容。
    - STARPOWER 提供详尽的技术文档和支持服务,涵盖安装指南、维护手册等内容。如有任何疑问,可以通过其官方网站联系技术支持团队。

    常见问题与解决方案


    1. 问题:模块工作温度超出规定范围。
    - 解决方案:检查散热系统是否有效工作,并适当调整负载以避免过热。
    2. 问题:发现IGBT在关断时存在显著的能量损耗。
    - 解决方案:确认所选门极电阻(RG)的阻值是否合理,可能需要重新计算并调整至最优值。
    3. 问题:遇到短路故障后无法正常复位。
    - 解决方案:检查整个电路是否存在潜在的短路路径,必要时更换新的模块进行替换。

    总结和推荐


    GD100HFX65C1S IGBT模块凭借其低饱和电压、强大的短路承受能力和出色的热稳定性,在多种电力转换应用中表现出色。无论是用于电机驱动还是不间断电源系统,它都能提供可靠的表现。总体而言,对于需要高性能、高效率IGBT的应用来说,这款产品是一个值得推荐的选择。

GD100HFX65C1S参数

参数
最大集电极发射极饱和电压 -
配置 -
集电极电流 -
最大功率耗散 -
VCEO-集电极-发射极最大电压 -
