8412

产品分类: 其他线缆
厂牌: HEYCO
产品描述:
供应商型号: 8412
供应商: 国内现货
标准整包数: 1
HEYCO 其他线缆 8412

8412概述

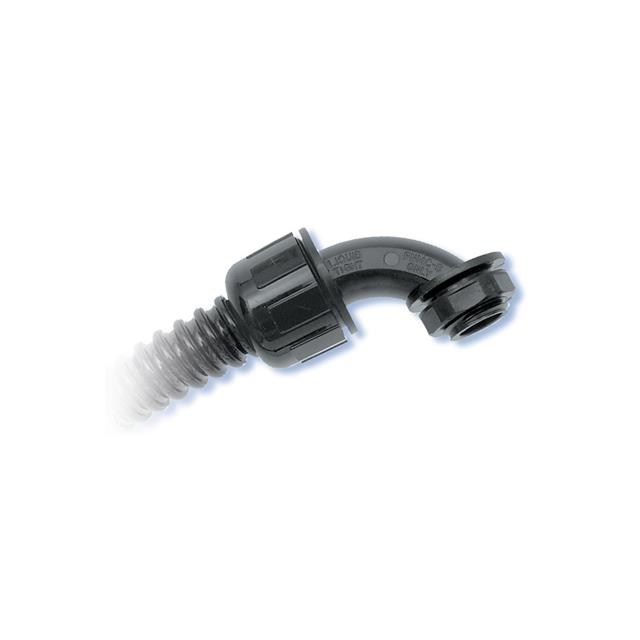

    Heyco-Flex™ Liquid Tight Conduit Fittings 技术手册解析

    产品简介


    Heyco-Flex™ 是一款专为非金属液密导管和软管设计的接头系统。它具有 90° 弯曲度和 NPT 螺纹接口,适用于室内和室外的应用场景,特别是对原厂设备制造商(OEM)和现场安装人员都非常实用。主要应用于需要液密连接的场合,如工业自动化、机器制造和建筑等领域。

    技术参数


    以下是Heyco-Flex™接头的技术规格和性能参数:
    | 参数 | 规格 |

    | 材料 | 尼龙 6/6 |
    | 认证 | UL 认证 E28430 |
    | CSA 认证 | 文件号 84579 |
    | 认证 | CSA 认证 81067 |
    | 阻燃等级 | 94V-2 |
    | 温度范围 | -30°C 到 105°C |
    | 防护等级 | IP68 至 70 psi |
    | 尺寸 | 产品编号 | 管径尺寸 (mm) | 内径尺寸 (mm) | 外径尺寸 (mm) | 埋孔尺寸 (mm) | 螺纹尺寸 (mm) |
    ||
    | 8 mm (3/8") | 8423, 8424 | 8 | 22.2 | 13.2 | 22.2 | 22.2 |
    | 13 mm (1/2") | 8425, 8426 | 13 | 50.3 | 17.5 | 28.1 | 28.1 |
    | 19 mm (3/4") | 8427, 8428 | 19 | 58.2 | 20.3 | 28.1 | 28.1 |
    | 25 mm (1") | 8412, 8413 | 25 | 71.9 | 21.8 | 34.9 | 34.9 |
    | 32 mm (1-1/4")| 8652, 8653 | 32 | 104.1 | 20.3 | 44 | 44 |
    | 38 mm (1-1/2")| 8654, 8655 | 38 | 120.7 | 20.3 | 50.4 | 50.4 |
    | 51 mm (2") | 8656, 8657 | 51 | 137.7 | 21.8 | 62.7 | 62.7 |

    产品特点和优势


    Heyco-Flex™ 接头具有以下显著特点和优势:
    - 光滑内部表面便于电线在弯曲角度处更容易布线。
    - 不需要拆卸即可快速安装:只需将导管或软管推到螺母上并紧固。
    - 凸起的法兰确保液密密封。
    - 无需对导管或软管进行螺纹加工,从而消除了因切割导管而造成泄漏的风险。
    - 可重复使用的完整的导管/连接器系统:在组装过程中不会使导管卡紧在连接器上,并且可以轻松通过逆时针旋转拆除。
    - 降低安装成本。
    - 提供多种尺寸,适用于 Heyco-Flex 导管和软管。

    应用案例和使用建议


    该接头系统通常用于自动化设备、机器制造以及工业建筑项目中。以下是针对不同场景的应用建议:
    - 对于湿区应用,可能需要额外的密封垫圈。
    - 使用螺纹连接时,需要在连接器的螺纹上缠绕聚四氟乙烯(Teflon)胶带以确保密封性。

    兼容性和支持


    该接头系统可与 Heyco-Flex 导管和软管兼容,厂商提供了详细的安装指南和支持信息。对于较大的接头,提供了一个预装的O型环和金属锁紧螺母。

    常见问题与解决方案


    1. 导管容易损坏
    - 解决方案:避免过度拧紧螺母,严格按照安装手册操作。
    2. 液体泄漏
    - 解决方案:检查所有接口是否已正确密封,并确保使用了合适的密封垫圈。
    3. 导管难以插入
    - 解决方案:确保管径正确匹配,并在管口涂抹适量润滑剂。

    总结和推荐


    总体来说,Heyco-Flex™ 液体密封接头以其可靠的设计、便捷的安装方式和广泛的适用性成为众多应用场景的理想选择。特别是其在高温和潮湿环境下的卓越表现使其在市场上具备很强的竞争力。推荐在需要高性能液密连接的环境中使用该产品。

8412参数

参数
长*宽*高 100.6mm(长度)
零件状态 在售
包装方式 盒装,散装

8412厂商介绍

HEYCO公司是一家全球领先的高性能密封和垫圈解决方案提供商,专注于为各种工业应用提供定制化的密封解决方案。公司主营产品包括橡胶垫圈、密封件、绝缘垫圈、电缆接头和管道密封等。这些产品广泛应用于汽车、**、电子、医疗、石油化工、食品加工等多个领域。

HEYCO的优势在于其丰富的产品线、卓越的产品质量和创新能力。公司提供多种材料选择,包括氟橡胶、硅橡胶、丁腈橡胶、聚四氟乙烯等,以满足不同应用环境的需求。此外,HEYCO还提供定制化服务,能够根据客户的具体要求设计和制造密封件。公司注重研发,不断推出新型密封材料和创新设计,以提高产品的密封性能和耐用性。通过这些优势,HEYCO在全球密封行业中建立了良好的声誉和市场地位。

8412数据手册

厂牌 PDF简要描述 下载
HEYCO 其他线缆 HEYCO 8412 8412数据手册

8412封装设计

查看详情并下载
Symbol
Footprint
3D Model
