首页  >  产品百科  >  IO-XLR5-F-JL

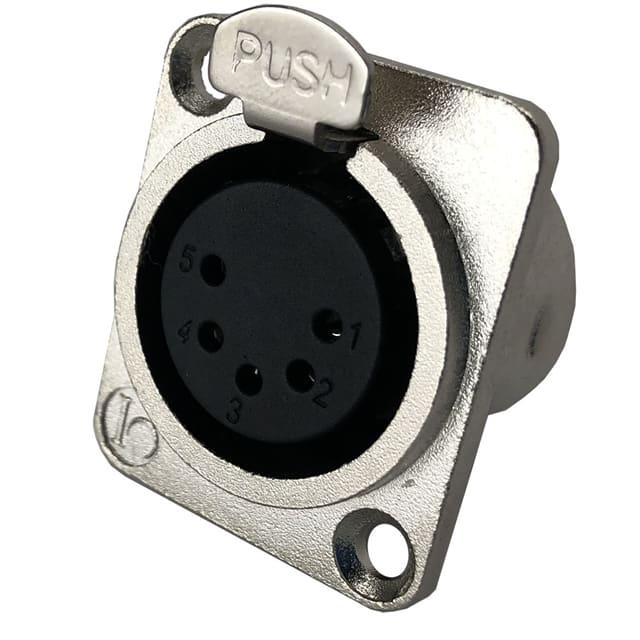

IO-XLR5-F-JL

产品分类: 圆形连接器
产品描述: Female Sockets,Latch Lock,Receptacle 焊盘 5pin Zinc Die Cast 7.5A 银 银色 法兰安装,面板安装
供应商型号: 4203353
供应商: 海外现货
标准整包数: 1
IO AUDIO TECHNOLOGIES 圆形连接器 IO-XLR5-F-JL

IO-XLR5-F-JL概述

    电子元器件技术手册:JL系列XLR机箱连接器

    1. 产品简介


    产品类型:JL系列XLR机箱连接器是一款适用于多种应用场景的专业级音频连接器。
    主要功能:该连接器采用金属外壳设计,具备出色的RF保护能力,能够有效防止本地RF干扰。
    应用领域:主要用于专业音响制造、专业灯光制造、专业视频制造、医疗仪器、电子爱好者和通信行业。

    2. 技术参数


    - 引脚间电容:≤ 6pF
    - 接触电阻:< 7mΩ
    - 绝缘电阻:≥ 5000MΩ
    - 耐压强度:1500V@60s
    - 额定电流/电压:7.5A/125V AC
    - 寿命:> 1000次插拔循环
    - 接口方式:焊接端子(Solder Cups)
    - 接地方式:独立接地接触,可与接合连接器壳体和前面板接地

    3. 产品特点和优势


    JL系列XLR机箱连接器具备以下独特功能和优势:
    - 出色的RF保护:金属外壳有效屏蔽RF干扰,适合高噪声环境使用。
    - 优异的机械可靠性:经精密加工的一体化银合金接触点,确保长久耐用。
    - 广泛兼容性:标准J尺寸外壳使其兼容大多数音频制造商的标准XLR机箱连接孔。

    4. 应用案例和使用建议


    - 应用案例:
    - 专业音响制造:适合在复杂的音频环境中使用,如音乐会现场和录音棚。
    - 专业灯光制造:用于舞台灯光控制系统,确保信号传输稳定。
    - 使用建议:
    - 在安装过程中,建议先确认面板切口尺寸与连接器匹配,确保安装稳固。
    - 使用时建议结合高品质屏蔽电缆,以构建更稳定的系统。

    5. 兼容性和支持


    - 兼容性:标准J尺寸外壳使得JL系列连接器与大多数音频制造商的标准XLR机箱连接孔兼容。
    - 支持和维护:厂家提供全面的技术支持和售后保障,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题1:接触不良
    解决方案:检查引脚是否有氧化现象,必要时清洁接触面。
    - 问题2:信号不稳定
    解决方案:检查连接电缆是否为屏蔽电缆,并确保安装牢固。
    - 问题3:外壳损坏
    解决方案:及时更换损坏的外壳,以保持良好的RF屏蔽效果。

    7. 总结和推荐


    JL系列XLR机箱连接器以其出色的RF保护能力和卓越的机械性能,在专业音响、灯光和视频制造等领域表现出色。其易于安装且高度可靠的特性,使其成为高噪声环境下不可或缺的选择。总体而言,这款连接器是市场上值得信赖的高性能解决方案。强烈推荐使用JL系列XLR机箱连接器。

IO-XLR5-F-JL参数

参数
颜色 银色
端接 焊盘
额定电流 7.5A
外壳材料 Zinc Die Cast
针脚数 5pin
触头镀层 - 配接
类型 Female Sockets,Latch Lock,Receptacle
安装方式 法兰安装,面板安装
应用等级 医疗级,照明级
零件状态 在售
包装方式 盒装,散装

IO-XLR5-F-JL厂商介绍

IO Audio Technologies是一家致力于音频技术领域的公司,专注于开发和生产高品质的音频设备。公司主营产品包括专业音频接口、音频处理器、数字音频工作站(DAW)控制设备等,广泛应用于音乐制作、广播、电影后期制作、游戏音频设计等多个领域。

IO Audio Technologies的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有创新性的音频产品,满足市场和用户的需求。

2. 高品质:公司注重产品质量,采用先进的制造工艺和严格的质量控制体系,确保产品的可靠性和稳定性。

3. 客户服务:公司提供专业的技术支持和售后服务,帮助用户解决使用过程中遇到的问题,提高用户满意度。

4. 定制化解决方案:公司可以根据客户的具体需求,提供定制化的音频解决方案,满足客户的个性化需求。

总之,IO Audio Technologies凭借其技术创新、高品质产品和专业服务,赢得了广泛的市场认可和客户信赖。

IO-XLR5-F-JL数据手册

厂牌 PDF简要描述 下载
IO AUDIO TECHNOLOGIES 圆形连接器 IO AUDIO TECHNOLOGIES IO-XLR5-F-JL IO-XLR5-F-JL数据手册

IO-XLR5-F-JL封装设计

查看详情并下载
Symbol
Footprint
3D Model
