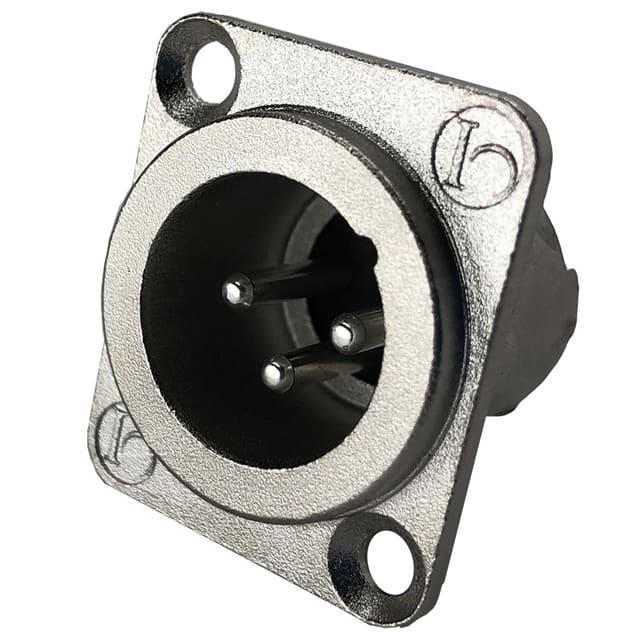

IO-XLR3-M-JLX

产品分类: 圆形连接器
产品描述: Latch Lock,Male Pins,Receptacle 焊盘 3pin Zinc Die Cast 15A 银 银色 法兰安装,面板安装
供应商型号: 3596170
供应商: element14
标准整包数: 1
IO AUDIO TECHNOLOGIES 圆形连接器 IO-XLR3-M-JLX

IO-XLR3-M-JLX概述


    产品简介


    Io Audio Technologies 的 JLX 系列 XLR 底座连接器提供了一种优雅而坚固的标准 J 尺寸壳体连接方式。这些连接器具有金属外壳,能够为高频射频 (RF) 提供卓越的保护,使其适用于高噪声环境下的永久安装场合,或需要接线杯式端子的应用设计。JLX 系列特别适合音频、专业照明和视频制造行业,同时也适用于医疗仪器、电子爱好者和通信领域的应用。

    技术参数


    - 额定电流/电压:15A/125V AC
    - 绝缘电阻:≥ 5000 MΩ
    - 接触电阻:< 3 mΩ
    - 容量:≤ 2.5 pF
    - 耐压强度:1500V@60s
    - 使用寿命:> 1000 次插拔循环
    - 机壳材料:金属(可选黑色或镍色)
    - 接触类型:精密加工的一体化银合金接触点
    - 引脚数量:3 或 5 针
    - 连接方式:焊接端子
    - 接地方式:单独接地接触,连接到配对连接器外壳和前板

    产品特点和优势


    JLX 系列连接器的独特之处在于其卓越的射频干扰抑制能力。配合高质量屏蔽电缆,可构建一个稳健的系统,有效防止不必要的噪音入侵。此外,金属外壳不仅增强了物理防护,还提升了整体电磁兼容性能。其焊接端子的设计使得安装和维修更为简便可靠。由于采用了标准 J 尺寸壳体,JLX 系列连接器可以与大多数音频制造商的标准 XLR 底座连接器切口相匹配,确保了广泛的兼容性。

    应用案例和使用建议


    应用案例
    - 在舞台音响系统中使用,由于其优异的抗射频干扰能力,非常适合处理多频段无线麦克风和辅助聆听系统的复杂音频环境。
    - 医疗仪器中的信号传输环节,确保高精度的数据传输,减少外部干扰。
    使用建议
    - 在选择安装位置时,考虑屏蔽和接地措施,以进一步降低潜在的射频干扰。
    - 为了延长使用寿命,定期检查连接器,特别是接触部位,确保无腐蚀或磨损。

    兼容性和支持


    JLX 系列连接器符合国际标准,适用于大多数音频制造商的标准 XLR 底座连接器切口。此外,厂商提供了全面的技术支持和服务,包括但不限于安装指导、故障排除和更换服务。

    常见问题与解决方案


    1. 问题:连接器频繁损坏。
    - 解决方案:检查安装过程中的力矩是否过度;定期进行清洁和维护,以避免接触氧化。

    2. 问题:信号传输不稳定。
    - 解决方案:确认所有连接都已正确接地,并检查使用的电缆是否有足够的屏蔽效果。

    总结和推荐


    Io Audio Technologies 的 JLX 系列 XLR 底座连接器凭借其卓越的射频抗干扰能力和广泛的兼容性,在众多行业得到了广泛的应用。其稳固的设计和高质量的组件使这些连接器成为高性能音频系统的理想选择。对于需要在严苛环境中确保可靠信号传输的项目,我们强烈推荐使用这些连接器。

IO-XLR3-M-JLX参数

参数
针脚数 3pin
触头镀层 - 配接
类型 Latch Lock,Male Pins,Receptacle
颜色 银色
端接 焊盘
额定电流 15A
外壳材料 Zinc Die Cast
安装方式 法兰安装,面板安装
应用等级 医疗级,照明级
零件状态 在售
包装方式 盒装

IO-XLR3-M-JLX厂商介绍

IO Audio Technologies是一家致力于音频技术领域的公司,专注于开发和生产高品质的音频设备。公司主营产品包括专业音频接口、音频处理器、数字音频工作站(DAW)控制设备等,广泛应用于音乐制作、广播、电影后期制作、游戏音频设计等多个领域。

IO Audio Technologies的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有创新性的音频产品,满足市场和用户的需求。

2. 高品质:公司注重产品质量,采用先进的制造工艺和严格的质量控制体系,确保产品的可靠性和稳定性。

3. 客户服务:公司提供专业的技术支持和售后服务,帮助用户解决使用过程中遇到的问题,提高用户满意度。

4. 定制化解决方案:公司可以根据客户的具体需求,提供定制化的音频解决方案,满足客户的个性化需求。

总之,IO Audio Technologies凭借其技术创新、高品质产品和专业服务,赢得了广泛的市场认可和客户信赖。

IO-XLR3-M-JLX数据手册

厂牌 PDF简要描述 下载
IO AUDIO TECHNOLOGIES 圆形连接器 IO AUDIO TECHNOLOGIES IO-XLR3-M-JLX IO-XLR3-M-JLX数据手册

IO-XLR3-M-JLX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5974 ¥ 46.8505
10+ $ 4.8179 ¥ 40.3262
100+ $ 4.4782 ¥ 37.4826
250+ $ 3.9179 ¥ 32.7932
500+ $ 3.809 ¥ 31.8811
1000+ $ 3.2487 ¥ 27.1918
2500+ $ 3.0179 ¥ 25.2602
库存: 80
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.85
