32207605

产品分类: 温度传感器
厂牌: HERAEUS
产品描述: ±0.3°C 0805 贴片安装,黏合安装
供应商型号: OS-32207605
供应商: 云汉优选
标准整包数: 1

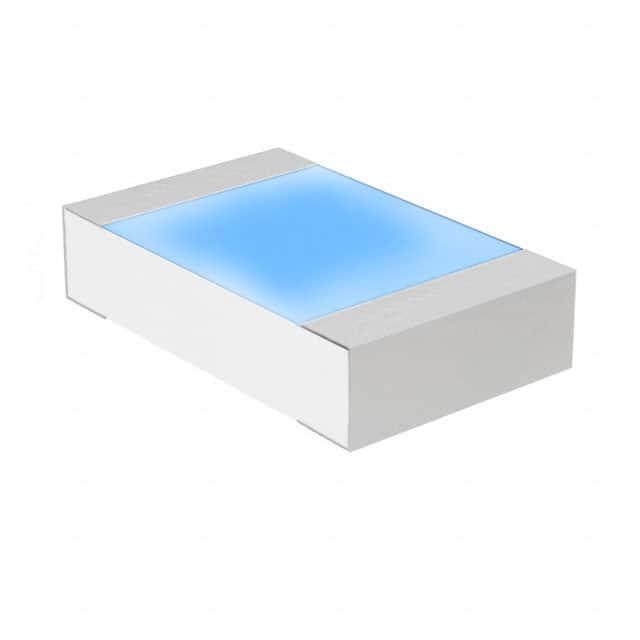

HERAEUS 温度传感器 32207605

32207605概述

    # 铂电阻温度传感器 SMD 0805 (V) 技术手册

    1. 产品简介


    铂电阻温度传感器(PRTD)SMD 0805 是专为自动组装设计的表面贴装元件,适用于大批量印刷电路板生产。它特别适合需要长时间稳定性、互换性且成本较低的应用场合。这款温度传感器符合DIN EN 60751标准,广泛应用于工业控制、医疗设备和消费电子产品等领域。

    2. 技术参数


    | 参数 | 值 |

    | 温度范围 | -50°C 至 +130°C |
    | 可工作温度(使用体积膨胀对准导体板材料) | 150°C |
    | 阻值变化率 | 3850 ppm/K |
    | 焊接连接方式 | 镀锡端子,镍屏障层 |
    | 长期稳定性(R0漂移最大) | 0.06%(130°C下1000小时) |
    | 绝缘电阻 | 20°C > 100 MΩ;130°C > 2 MΩ|
    | 测量电流 | 100Ω:0.3至1.0mA |
    1000Ω:0.1至0.3mA |
    | 自加热效应 | 0.8 K/mW(0°C时) |
    | 响应时间(水流动) | t0.5 = 0.10s;t0.9 = 0.25s |
    | 响应时间(空气流动) | t0.5 = 2.5s;t0.9 = 8s |
    | 处理指导 | 贴面安装:回流焊接或波峰焊 |
    | 存储寿命 | 最低9个月(干燥环境) |

    3. 产品特点和优势


    PRTD SMD 0805 具备以下独特功能和优势:
    - 高精度:符合DIN EN 60751标准,确保了产品的高精度和一致性。
    - 稳定性和可靠性:长期稳定性好,即使在高温环境下也能保持较高的测量精度。
    - 低成本:适用于自动组装,降低了生产和维护成本。
    - 兼容性强:可用于多种电路板材料,适应性强。

    4. 应用案例和使用建议


    应用场景
    PRTD SMD 0805 广泛应用于需要高精度温度测量的工业设备、家电、汽车等领域。例如,在工业控制系统中用于监测环境温度,以确保系统的稳定运行;在家电产品中用于温度监控,提高安全性和舒适度。
    使用建议
    - 在进行回流焊接或波峰焊时,应根据电路板的具体尺寸和位置选择合适的焊接参数。
    - 注意自加热效应,特别是在小阻值的情况下,测量电流应控制在合理的范围内以避免误差。
    - 确保在干燥环境中存储,以延长产品的使用寿命。

    5. 兼容性和支持


    PRTD SMD 0805 兼容多种电路板材料和焊接工艺。赫拉迪斯传感器技术公司(Heraeus Sensor Technology USA)提供全面的技术支持和维护服务,客户可以通过电话、电子邮件等方式获得技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 自加热效应导致温度测量不准确 | 减少测量电流,优化焊接参数 |
    | 长期稳定性不佳 | 检查工作环境,确保在适宜条件下工作 |
    | 焊接后出现虚焊 | 重新检查焊接参数,必要时返工 |

    7. 总结和推荐


    铂电阻温度传感器 SMD 0805 具备高度的精度、稳定性和可靠性,适用于需要高精度温度测量的应用场合。其优异的性能和较低的成本使其在市场上具有很强的竞争力。因此,我们强烈推荐这款产品给那些寻求高效温度检测解决方案的企业和个人。
    如果您有任何疑问或需要进一步的支持,请联系赫拉迪斯传感器技术公司的客户服务团队。

32207605参数

参数
精度 ±0.3°C
温度范围 -
温度阈值 -
通用封装 0805
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

32207605厂商介绍

Heraeus是一家全球领先的高科技集团,专注于材料科技领域。公司的产品和解决方案广泛应用于工业、医疗、科研和各种高端技术领域。

主营产品分类:
1. 贵金属:包括金、银、铂、钯等贵金属材料,广泛应用于电子、化工、医疗等行业。
2. 特种材料:包括陶瓷、玻璃、硅等材料,应用于半导体、光电子等领域。
3. 生命科学:提供生物制药、诊断试剂等产品,服务于医疗健康行业。
4. 传感器技术:提供各种传感器解决方案,应用于工业自动化、环境监测等领域。

应用领域:
1. 电子行业:提供电子元器件、半导体材料等。
2. 化工行业:提供催化剂、特种化学品等。
3. 医疗行业:提供生物制药、诊断试剂等。
4. 科研领域:提供实验室设备、科研材料等。

Heraeus的优势:
1. 技术创新:拥有强大的研发实力,不断推出创新产品。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 客户服务:提供全方位的技术支持和定制化解决方案,满足客户需求。
4. 全球布局:在全球设有生产基地和销售网络,实现快速响应和本地化服务。

32207605数据手册

厂牌 PDF简要描述 下载
HERAEUS 温度传感器 HERAEUS 32207605 32207605数据手册

32207605封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25
库存: 7
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 25
