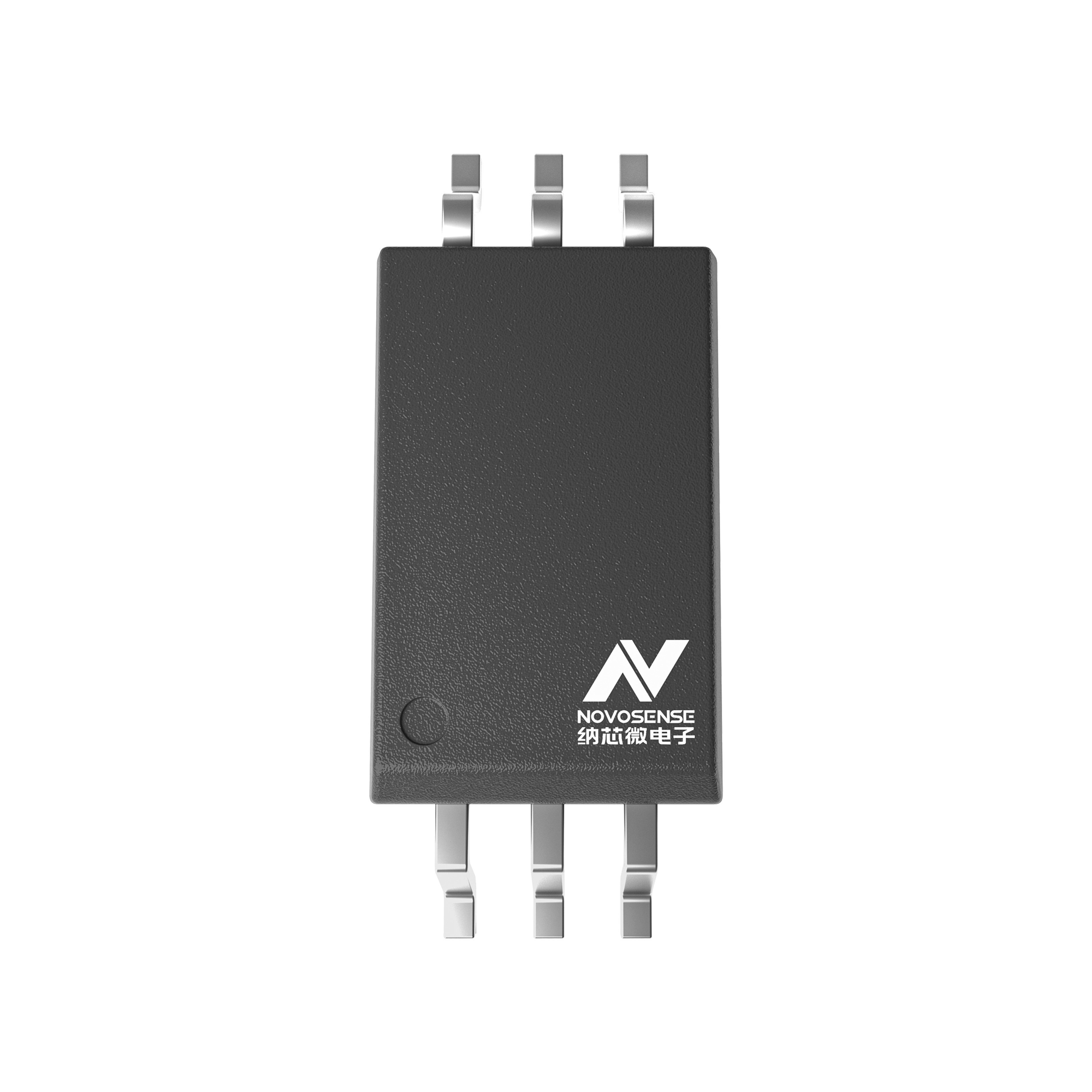

NSI6801B-DSWFR

产品分类: 栅极电源驱动器
产品描述: 6ns 1 6ns 5A SOW-6 贴片安装,黏合安装 7.5mm(长度)*4.68mm(宽度)
供应商型号: 31M-NSI6801B-DSWFR
供应商: 云汉优选
标准整包数: 1
NOVOSENSE/苏州纳芯微电子 栅极电源驱动器 NSI6801B-DSWFR

NSI6801B-DSWFR概述

    # NSi6801 Single-Channel Isolated Gate Driver

    1. 产品简介


    NSi6801是一款单通道隔离式门驱动器,其引脚与流行的光耦合门驱动器兼容。它能够提供和吸收高达5A的峰值电流。系统鲁棒性通过最低150kV/μs的共模瞬变抗扰度(CMTI)得以保证。这款驱动器的工作电压上限为32V。其输入电路模仿LED的行为,相比标准的光电隔离门驱动器具有明显的优势,包括更好的可靠性、老化性能、更高的工作温度、更短的传播延迟和更小的脉冲宽度失真。因此,NSi6801适用于高可靠性和高效率的开关电源系统。
    主要应用领域
    - 直流到交流太阳能逆变器
    - 电机驱动
    - 不间断电源(UPS)和电池充电器
    - 隔离型直流到直流和交流到直流电源供应

    2. 技术参数


    电气特性
    - 最大输入电流:25 mA
    - 峰值瞬态输入电流:0.2 A
    - 驱动侧供电电压:-0.3 V至35 V
    - 输出信号电压:VEE-0.3 V至VCC+0.3 V
    - 工作结温:-40°C至150°C
    - 存储温度:-65°C至150°C
    - 电荷静电释放:VESDHBM:±2000 V;VESDCDM:±1000 V
    推荐操作条件
    - 输入电流(ON状态):7 mA至16 mA
    - 输入电压(OFF状态):-5.5 V至0.9 V
    - 驱动侧供电电压(NSi6801C):14 V至32 V
    - 驱动侧供电电压(NSi6801B):10 V至32 V
    - 环境温度:-40°C至125°C
    热信息
    - 结-空气热阻抗:125°C/W(SOW6)/110°C/W(DUB8)
    - 结顶部表征参数:30°C/W
    规格
    - 最大工作隔离电压:1500 VRMS(SOW6),1000 VRMS(DUB8)
    - 最大重复峰值隔离电压:2121 VPEAK(SOW6),1414 VPEAK(DUB8)

    3. 产品特点和优势


    NSi6801的主要特点和优势如下:
    - 与常用光耦驱动器兼容:便于替换现有的光耦合驱动器。
    - 出色的电气特性:可以提供和吸收高达5A的峰值电流,确保可靠的输出能力。
    - 高共模瞬变抗扰度(CMTI):确保在高速切换时系统的稳定性和可靠性。
    - 低功耗和快速响应:具有短传播延迟和小脉宽失真,从而提高整体效率。
    - 宽工作温度范围:-40°C至125°C,适合各种恶劣环境下的应用。
    - 认证和安全特性:符合多项国际安全标准和认证,保障用户的安全和合规性。

    4. 应用案例和使用建议


    典型应用
    NSi6801可以在多种应用中找到其身影,如图所示。为了实现可靠的性能,必须连接旁路电容器。此外,推荐使用0.1μF/50V陶瓷电容器来过滤噪声,以及使用10μF/50V陶瓷电容器来支持高峰值电流。如果VCC电源位于IC较远的地方,需要更大的电容。
    使用建议
    - 布局优化:关键路径上的寄生电感应尽量减小,以减少EMI和环形振荡问题。
    - 散热管理:将大量铜层连接到VEE和VCC引脚,以进行热耗散。
    - 隔离性能:在芯片下方保持足够的空间,避免放置平面、迹线、焊盘或通孔,以确保良好的隔离性能。

    5. 兼容性和支持


    NSi6801与其他电子元器件或设备具有良好的兼容性,支持常见的应用和配置。供应商提供了详细的技术文档和支持服务,包括隔离驱动器选择指南和技术文档。

    6. 常见问题与解决方案


    常见问题及解决办法
    1. 电容的选择
    - 问题:旁路电容选择不当导致性能下降。
    - 解决办法:参考计算公式,选用合适的电容值,并按推荐的放置方式靠近IC。
    2. 电源问题
    - 问题:VCC电源距离IC较远,电容容量不足。
    - 解决办法:增加电容容量,确保可靠性能。
    3. 电磁干扰
    - 问题:由于寄生电感引起的EMI和环形振荡问题。
    - 解决办法:优化PCB布局,缩短环路面积并降低寄生电感。

    7. 总结和推荐


    NSi6801单通道隔离式门驱动器凭借其卓越的电气特性和广泛的应用范围,是市场上极具竞争力的产品。其独特的性能使其在高可靠性、高效率和紧凑设计的应用场合中表现优异。我们强烈推荐此产品用于需要高度可靠性和高性能的电力转换应用。
    总结而言,NSi6801以其高性能、兼容性和广泛的适用性,成为一款值得推荐的隔离式门驱动器。

NSI6801B-DSWFR参数

参数
逻辑电压 - VIL,VIH -
通道类型 -
驱动数量 1
最大工作供电电压 -
输入类型 -
栅极类型 -
最小工作供电电压 -
最大传播延迟时间 -
最大高压侧电压-自举 -
下降时间 6ns
电流 - 峰值输出(灌入,拉出) 5A
上升时间 6ns
驱动配置 -
长*宽*高 7.5mm(长度)*4.68mm(宽度)
通用封装 SOW-6
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装
