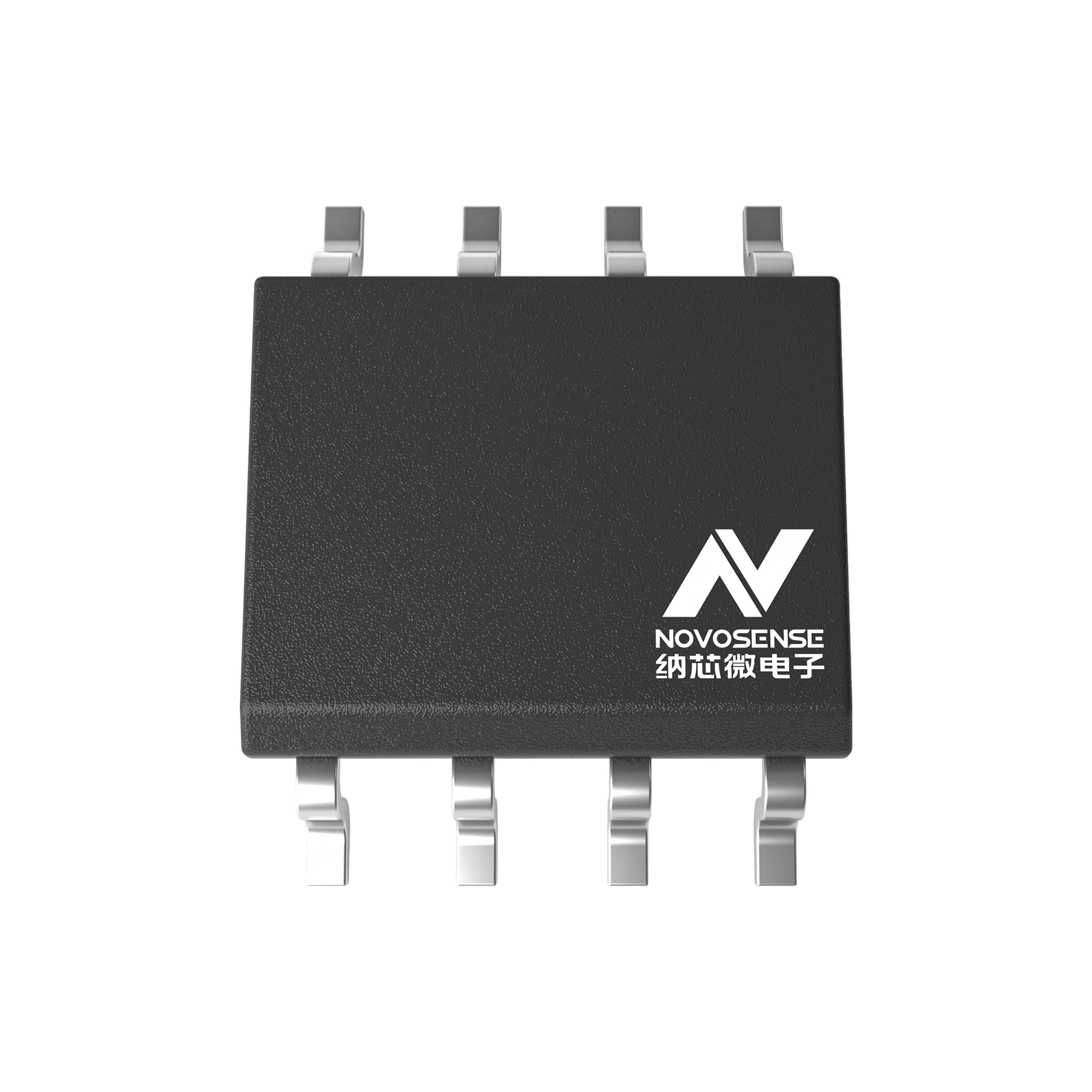

NSI8221N1-DSPR

产品分类: 其他接口芯片
产品描述:
供应商型号: 31M-NSI8221N1-DSPR
供应商: 云汉优选
标准整包数: 1
NOVOSENSE/苏州纳芯微电子 其他接口芯片 NSI8221N1-DSPR

NSI8221N1-DSPR概述

    NSi822x 高可靠性双通道数字隔离器

    产品简介


    NSi822x 系列是诺沃森公司推出的高可靠性双通道数字隔离器。该系列隔离器通过了UL1577安全认证,支持多种绝缘耐压等级(3.75kVrms、5kVrms、8kVrms),具备出色的电磁抗干扰能力和低辐射特性,同时保持低功耗。其数据传输速率可达150Mbps,共模瞬态抑制能力高达250kV/us。NSi822x 隔离器提供了方向配置和断电时默认输出电平配置功能,宽电压供电使其能够直接连接到大多数数字接口,方便进行电平转换。此外,NSi822x 还具备卓越的系统级电磁兼容性表现,提高可靠性和稳定性。

    技术参数


    - 主要功能与特性
    - 绝缘耐压:最高可达5000Vrms
    - 数据率:直流至150Mbps
    - 电源电压:2.5V 至 5.5V
    - 共模瞬态抑制能力(CMTI):250kV/us
    - 引脚级ESD保护:HBM: ±8kV
    - 支持强化双重通道数字隔离器,适用于SOW8 宽体和SOW16宽体封装
    - 断电时默认输出高或低电平可选
    - 隔离浪涌电压:>10kV
    - 低功耗:1.5mA/通道(1Mbps)
    - 传播延迟:<15ns
    - 工作温度范围:-55℃ ~ 125℃
    -

    兼容性和支持


    - 封装类型:SOP8 紧凑型,SOW8 宽体,SOW16 宽体,SOWW16 超宽体
    - 认证:UL1577, CQC, CSA, DIN VDE V 0884-11:2017-01

    产品特点和优势


    NSi822x 系列在多个方面表现出色,特别是在高可靠性和抗干扰能力上。其能够在恶劣环境中保持稳定运行,特别适合工业自动化系统和需要多通道隔离的应用场合。独特的Ook调制技术和电容隔离屏障设计使得其具备卓越的抗噪声能力和低辐射性能,为用户提供了一种安全可靠的解决方案。

    应用案例和使用建议


    - 典型应用
    - 工业自动化系统
    - 隔离SPI、RS232、RS485
    - 电机控制
    - 使用建议
    - 在PCB布局设计中,建议在VDD1 和GND1 之间,VDD2 和GND2 之间放置一个0.1μF的旁路电容器,以降低信号干扰。为了增强设计的鲁棒性,可以考虑在输入和输出端加入50-300Ω的串联电阻,尤其是当系统中存在过度噪声时。
    - 输出阻抗大约为50Ω,需要考虑信号线的传输效应,因此在输出端应该进行适当的终端匹配,以确保信号完整性。

    兼容性和支持


    NSi822x 系列具备多种封装形式,能够满足不同的应用场景需求。所有封装均符合RoHS标准,适用于广泛的电子产品生产过程。Novosense公司提供技术支持和售后服务,确保用户能够顺利集成并使用该产品。

    常见问题与解决方案


    - 问题1:供电电压不稳导致器件异常
    - 解决方案:确保电源电压稳定,使用稳压器来保证输入电压符合规定范围。

    - 问题2:EMI干扰严重
    - 解决方案:增加滤波电容和旁路电容,减少电路中的寄生电感和电容,或者使用屏蔽罩来减少外部干扰。
    - 问题3:数据传输速率不稳定
    - 解决方案:检查输入输出端的接线情况,确保信号线无误,且按照推荐方式进行了终端匹配。

    总结和推荐


    NSi822x 系列双通道数字隔离器凭借其卓越的高可靠性和电磁兼容性,在多个应用领域展现出强大的竞争力。该产品不仅在工业自动化系统中得到了广泛应用,也适用于其他需要高速数据传输和高抗干扰性能的应用场合。综上所述,我们强烈推荐这款产品用于各种高要求的数字隔离应用中。
    以上是对NSi822x 高可靠性双通道数字隔离器的技术概述,希望能够为您提供有价值的信息。如有任何进一步的需求或疑问,请随时联系诺沃森公司获取更多详细资料和技术支持。

NSI8221N1-DSPR参数

参数
通用封装 SOP-8
包装方式 卷带包装

NSI8221N1-DSPR厂商介绍

NOVOSENSE是一家高科技公司,专注于研发和生产智能传感器产品。公司主营产品包括但不限于:

1. 环境监测传感器:用于监测空气质量、温度、湿度等环境参数,广泛应用于智能家居、工业自动化等领域。

2. 健康监测传感器:如心率监测、血压监测等,主要应用于医疗健康行业,帮助用户实时了解自己的健康状况。

3. 运动监测传感器:用于监测运动数据,如步数、距离、速度等,广泛应用于智能穿戴设备、运动健身等领域。

NOVOSENSE的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。

2. 高品质:产品经过严格的质量控制,确保性能稳定可靠。

3. 定制化服务:根据客户需求,提供定制化的传感器解决方案,满足不同应用场景的需求。

4. 良好的售后服务:提供专业的技术支持和售后服务,确保客户使用无忧。

NSI8221N1-DSPR数据手册

厂牌 PDF简要描述 下载
NOVOSENSE/苏州纳芯微电子 其他接口芯片 NOVOSENSE/苏州纳芯微电子 NSI8221N1-DSPR NSI8221N1-DSPR数据手册

NSI8221N1-DSPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
