NST235-DSTR

产品分类: 温度传感器
产品描述:
供应商型号:
供应商:
标准整包数: 0

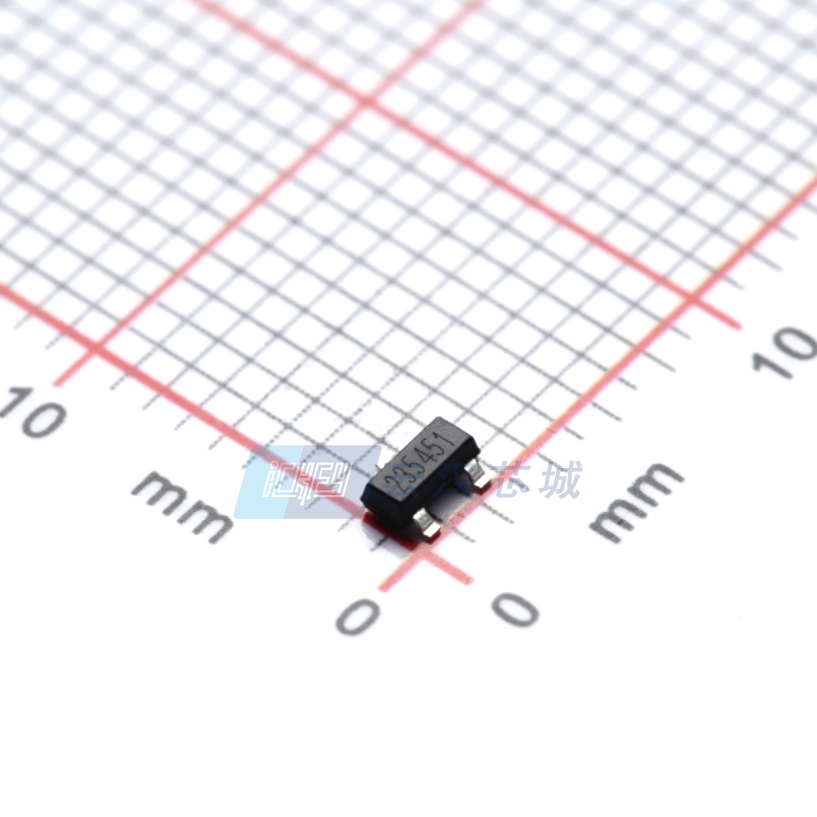

NOVOSENSE/苏州纳芯微电子 温度传感器 NST235-DSTR

NST235-DSTR概述

    # NST235 高精度低功耗模拟温度传感器技术手册

    产品简介


    NST235 是一款高精度、超低电流的模拟输出CMOS集成电路温度传感器。它的工作温度范围为-40°C至150°C,供电电压范围为2.3V至5.5V。NST235的主要特点是具有极高的温度精度(±1.5°C)和可预测的温度误差曲线。它的输出电压为10mV/°C,能够直接替代行业标准器件如TMP235。
    主要功能
    - 高精度温度测量
    - 线性输出电压与温度的关系
    - 预测的温度误差曲线
    应用领域
    - 智能手机
    - 便携式医疗仪器
    - 笔记本电脑
    - 工业物联网(IoT)
    - 电源模块
    - 电源系统监测
    - 温度保护
    - 环境监测与HVAC
    - 硬盘驱动器

    技术参数


    - 工作温度范围: -40°C 至 150°C
    - 供电电压范围: 2.3V 至 5.5V
    - 温度精度:
    - -40°C至150°C范围内: 最大误差±2.5°C
    - 0°C至70°C范围内: 典型误差±0.5°C,最大误差±1.5°C
    - 输出电压:
    - 温度每升高1°C,输出电压增加10mV
    - 0°C时输出电压为0.5V
    - 静态电流: 典型值20μA
    - 负载驱动能力: ±500μA

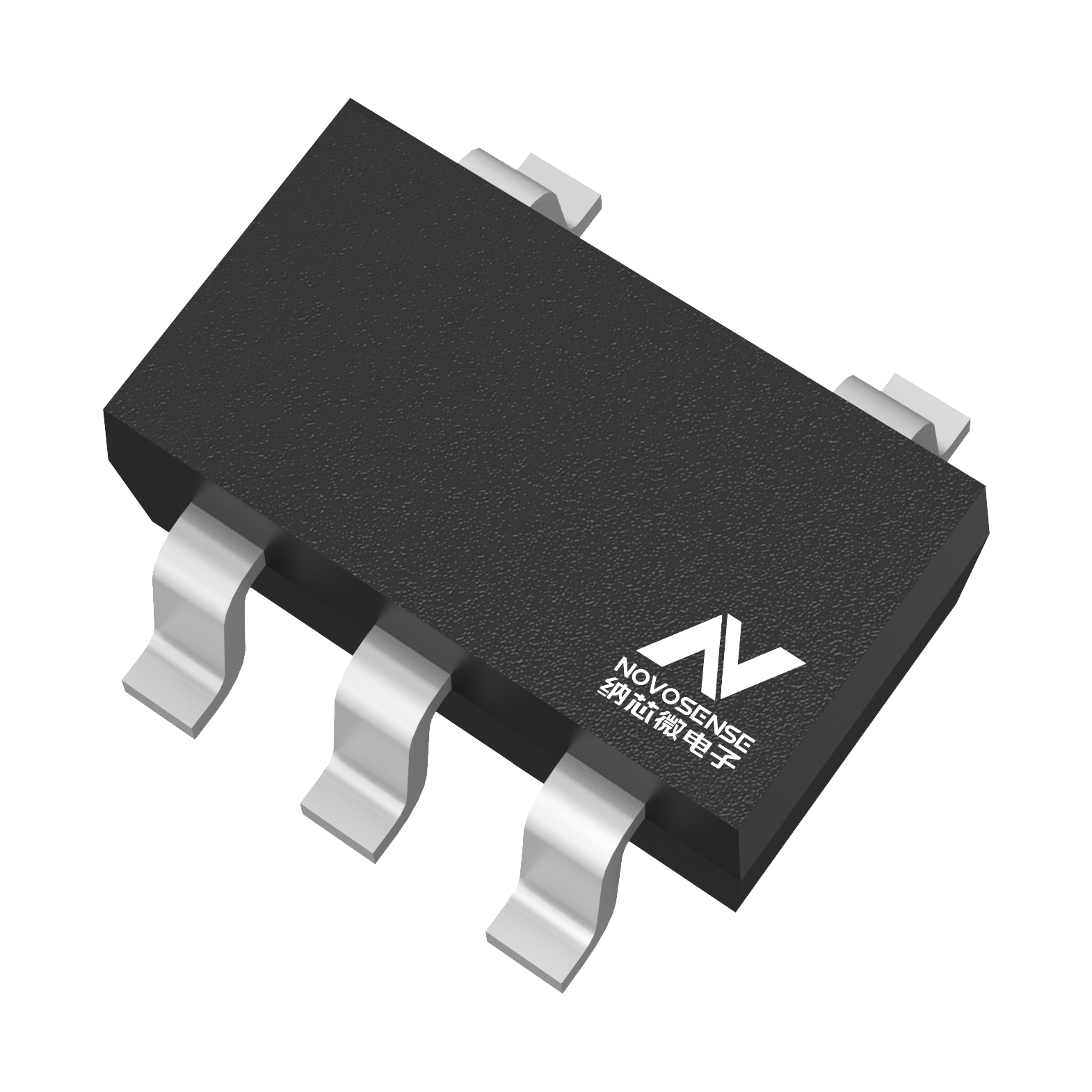

    - 封装:
    - SOT-23 (3)
    - SC70 (5)

    产品特点和优势


    NST235 的主要优势在于其极高的温度精度和广泛的温度范围。这些特点使得它非常适合在各种复杂环境中进行温度监测。此外,它还具备出色的稳定性和可靠性,能够在多种应用中替代行业标准器件。以下是该产品的一些具体优势:
    - 高温精度(±1.5°C),适用于广泛的应用领域。
    - 输出电压线性关系稳定,温度误差可预测且受控。
    - 超低静态电流,自发热现象可以忽略不计,适合远程应用。

    应用案例和使用建议


    应用案例
    1. 智能手机:NST235 可以用于监测手机内部的温度,确保电池和处理器的正常运行。
    2. 工业物联网(IoT):在物联网设备中,NST235 可以实时监控设备的温度状态,确保设备的正常运行。
    使用建议
    - 在高温环境下使用时,注意温度误差的线性增加问题,特别是在-40°C到150°C的极端条件下。
    - 当负载电容超过1000pF时,需添加适当的补偿电路来保证信号传输的稳定性。

    兼容性和支持


    NST235 支持多种封装方式(SOT-23和SC70),能够方便地集成到现有的硬件设计中。厂商提供了详细的技术支持文档和售后服务,确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 问题: 如何处理NST235的输出噪声?
    - 解决方案: 在输出端添加0.1μF的旁路电容,并在极端情况下使用1μF的低通滤波器来减少噪声干扰。
    2. 问题: 如何降低NST235的功耗?
    - 解决方案: 通过将NST235的供电引脚连接到逻辑门的输出来实现自动关闭功能,从而降低功耗。

    总结和推荐


    NST235 高精度低功耗模拟温度传感器是一款在工业、消费电子等领域有着广泛应用前景的产品。其独特的高精度温度测量和宽广的工作温度范围使其在各种复杂的环境条件下表现出色。总的来说,强烈推荐该产品用于需要精确温度监测的应用场景。

NST235-DSTR参数

参数
精度 -
温度范围 -
温度阈值 -
通用封装 SOT-23
应用等级 工业级
包装方式 卷带包装

NST235-DSTR厂商介绍

NOVOSENSE是一家高科技公司,专注于研发和生产智能传感器产品。公司主营产品包括但不限于:

1. 环境监测传感器:用于监测空气质量、温度、湿度等环境参数,广泛应用于智能家居、工业自动化等领域。

2. 健康监测传感器:如心率监测、血压监测等,主要应用于医疗健康行业,帮助用户实时了解自己的健康状况。

3. 运动监测传感器:用于监测运动数据,如步数、距离、速度等,广泛应用于智能穿戴设备、运动健身等领域。

NOVOSENSE的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。

2. 高品质:产品经过严格的质量控制,确保性能稳定可靠。

3. 定制化服务:根据客户需求,提供定制化的传感器解决方案,满足不同应用场景的需求。

4. 良好的售后服务:提供专业的技术支持和售后服务,确保客户使用无忧。

NST235-DSTR数据手册

厂牌 PDF简要描述 下载
NOVOSENSE/苏州纳芯微电子 温度传感器 NOVOSENSE/苏州纳芯微电子 NST235-DSTR NST235-DSTR数据手册

NST235-DSTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
