29107

产品分类: 单芯线缆
厂牌: HELUKABEL
产品描述:
供应商型号: H05VK075GN
供应商: TME
标准整包数: 100

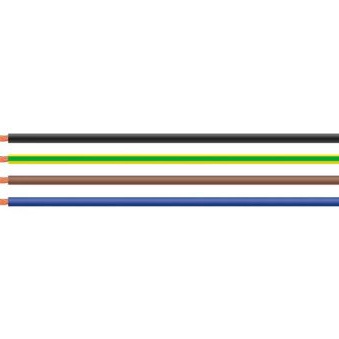

HELUKABEL 单芯线缆 29107

29107概述

    电子元器件产品技术手册解析

    1. 产品简介


    本手册介绍的是H05 V-K PVC-Single Cores,细线绞合型电缆。该电缆主要用于内部安装和灯具保护敷设,适用于干燥房间、生产设施、开关和配电板等场合。其绝缘层采用无镉材料制成,且不含硅酮及其他有害物质,具有出色的防水性能。该产品符合欧洲低电压指令2006/95/EG。

    2. 技术参数


    - 导体结构:裸铜细线绞合,符合DIN VDE 0295 cl. 5、BS 6360 cl. 5、HD 383 和 IEC 60228 cl. 5标准。
    - 绝缘层材料:PVC单芯,符合DIN VDE 0281-3、HD 21.3 S3和IEC 60227-3标准。
    - 阻燃特性:PVC具有自熄灭和阻燃性能,符合VDE 0482-332-1-2、DIN EN 60332-1-2和IEC 60332-1标准。
    - 温度范围:
    - 弯曲安装:-5°C到+70°C
    - 固定安装:-30°C到+80°C
    - 绝缘电阻:最小值为10 MOhm·km。
    - 测试电压:H05 V-K 2000V。
    - 额定电压:U0/U为300/500V。
    - 辐射耐受性:高达80×10^6 cJ/kg(80 Mrad)。
    - 颜色选项:黑色、白色、蓝色、灰色、棕色、红色、橙色、海蓝色、紫罗兰色、粉色、绿色等。

    3. 产品特点和优势


    - 灵活性高:采用细线绞合设计,具备良好的弯曲性和柔性,适应不同安装需求。
    - 阻燃特性:材料具有良好的自熄灭和阻燃性能,符合多项国际安全标准。
    - 环保:材料不含镉和其他有害物质,更加环保安全。
    - 多种颜色选择:提供多种颜色供用户选择,方便进行标识和区分。
    - 适用范围广:广泛应用于干燥房间、生产设施、开关和配电板等场合。

    4. 应用案例和使用建议


    - 应用场景:适合用于室内布线,特别是在干燥环境下的电器设备内部安装和灯具保护敷设。
    - 使用建议:由于其高柔韧性,适用于频繁移动或弯曲的应用场景。在固定安装时,需注意环境温度的限制,避免超过+80°C。

    5. 兼容性和支持


    - 兼容性:H05 V-K PVC-Single Cores可与其他相关电器设备兼容使用。
    - 支持和服务:制造商提供详细的技术支持和维护服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:电缆的柔韧性不够。
    - 解决方法:检查安装环境的温度是否超出允许范围,或者考虑更换其他型号的电缆。
    - 问题2:绝缘电阻不达标。
    - 解决方法:重新测试并确保安装符合规范要求;若仍存在问题,联系技术支持部门寻求帮助。
    - 问题3:电缆在固定安装时出现弯曲问题。
    - 解决方法:确认安装角度和弯曲半径符合规范要求;必要时可以增加支撑或采用其他安装方式。

    7. 总结和推荐


    H05 V-K PVC-Single Cores凭借其高柔韧性、优良的阻燃性能和广泛的适用范围,是一款非常优秀的电子元器件产品。尤其适合于室内布线、生产设备及开关和配电板等场合。推荐使用该产品以确保安装质量和安全性。

29107参数

参数
长*宽*高 100m(长度)

29107厂商介绍

HELUKABEL是一家德国的电缆制造商,专注于生产高质量的电缆产品,服务于全球多个行业。公司主营产品包括:

1. 控制电缆:用于工业自动化、机械制造等领域,传输控制信号。
2. 电力电缆:用于电力传输和分配,适用于高压和低压系统。
3. 数据通信电缆:用于网络通信,包括局域网和广域网。
4. 光纤电缆:用于高速数据传输,适用于长距离通信。
5. 特种电缆:为特定应用设计,如耐油、耐热、耐化学腐蚀等。

HELUKABEL的优势在于:

- 技术创新:持续研发新技术,提高电缆性能和可靠性。
- 质量控制:严格的生产和测试流程,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

HELUKABEL以其高质量的产品和专业的服务,在电缆行业中享有良好的声誉。

29107数据手册

厂牌 PDF简要描述 下载
HELUKABEL 单芯线缆 HELUKABEL 29107 29107数据手册

29107封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.3611 ¥ 2.4197
300+ $ 0.2436 ¥ 1.8869
500+ $ 0.2208 ¥ 1.7103
1000+ $ 0.1803 ¥ 1.4693
库存: 800
起订量: 200 增量: 0
交货地:
最小起订量为:100
合计: ¥ 241.97
