151-01644

产品分类: 其他线缆
厂牌: HELLERMANNTYTON
产品描述:
供应商型号: 329-15101644
供应商: Mouser
标准整包数: 1
HELLERMANNTYTON 其他线缆 151-01644

151-01644概述

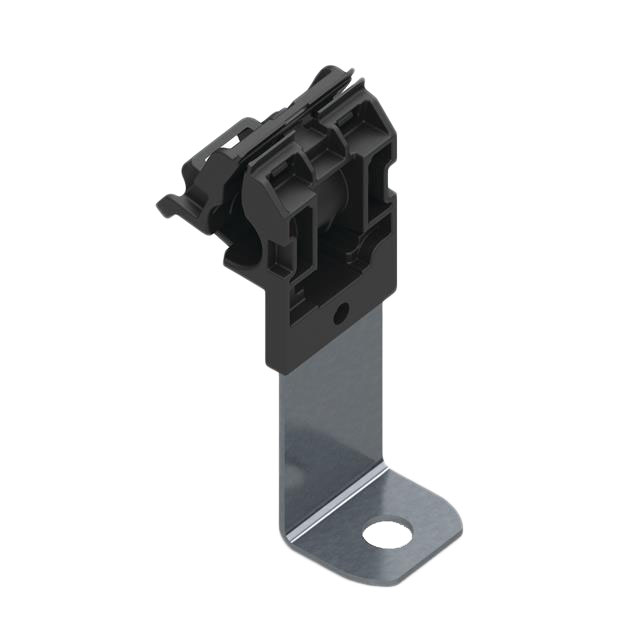

    Ratchet P Clamp 技术手册解析:重载电缆束管理专家

    产品简介


    Ratchet P Clamp 是一款专为重载工业应用设计的高性能电缆束固定装置,广泛应用于重型制造、原始设备制造商(OEM)、汽车行业以及太阳能安装等领域。它通过提供灵活、耐用且高效的电缆管理解决方案,显著提升了设备的可靠性与维护便利性。其核心理念是结合实用性与易用性,适用于硬线和软线电缆束的多样化需求。

    技术参数


    - 角度选项: 支持 180° 直角、15°、30° 和 90° 安装角度。
    - 集成设计: 内置电缆束固定夹座提供额外固定点。
    - 材料特性: 采用抗冲击改良、耐热及紫外线稳定的 PA66 塑料制成,确保长期耐用性。
    - 闭合系统: 拉紧片通过滑槽实现闭合,利用 EVO 系列手动工具完成操作。
    - 安装孔径: 提供 M6、M8、M10 和 M12 直径的安装孔。
    - 固定板材质: 高强度钢制固定板,可承受高扭矩安装,并具有抗化学腐蚀和盐雾性能。
    - 内部结构: 内部肋骨设计减少振动引起的位移。
    - 操作方式: 单件式棘轮闭合机制,便于单手快速安装。
    - 兼容性: 导向型内腔设计,帮助电缆居中并减少挤压风险。
    - 温度范围: 工作环境温度范围广泛,适合多种严苛工况。

    产品特点和优势


    - 多样性:能够固定从 1/4 英寸到 2 英寸宽的电缆束,适应各种硬线和软线需求。
    - 便捷性:无需复杂工具即可完成定位、紧固和关闭操作。
    - 对齐性能:在闭合过程中自动对齐电缆,减少人为误差。
    - 耐用性:PA66 主体与高强度钢制固定板相结合,经久耐用且不腐蚀。
    - 重复使用性:模块化设计支持多次拆卸和重新安装,降低库存成本,提升维护效率。
    - 通用性强:广泛应用于重型制造业、汽车制造及太阳能光伏领域。

    应用案例和使用建议


    Ratchet P Clamp 的典型应用场景包括:
    - 重型制造业:用于保护高压和低压电缆系统免受振动和外部因素影响。
    - 汽车行业:用于汽车内部线缆束的高效管理和固定。
    - 新能源行业:如太阳能发电场中大型电缆系统的可靠固定。
    使用建议:
    - 在极端温度环境中使用时,需定期检查塑料部件的状况以确保最佳性能。
    - 若需要固定非标准尺寸电缆,可根据安装孔径选择合适型号。
    - 对于频繁拆卸的场合,推荐选择更大尺寸型号以增强机械强度。

    兼容性和支持


    - 兼容性: Ratchet P Clamp 可与多种设备和工具配套使用,例如 EVO 系列手动工具。
    - 技术支持: 厂商提供详尽的技术文档、培训服务及售后保障,确保用户获得最佳使用体验。
    - 维护提示: 定期清洁固定部位,避免灰尘堆积影响使用寿命。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电缆出现松动 | 调整拉紧片张力或更换更紧固型号 |
    | 固定板表面生锈 | 使用防锈剂处理,并涂抹润滑脂 |
    | 手动闭合困难 | 检查是否误操作,必要时清理滑槽并润滑 |

    总结和推荐


    Ratchet P Clamp 是一款面向重载工业应用的创新型电缆束管理解决方案,凭借其多功能性、易用性和卓越的耐用性,在市场上具有很强的竞争优势。对于需要高可靠性的电缆管理系统,该产品无疑是一个理想选择。因此,我们强烈推荐此款产品给所有寻求高品质电缆管理解决方案的专业用户。
    如有更多疑问,请联系:800.537.1512 或访问官网 www.hellermann.tyton.com。

    版权 © 2023 HellermannTyton Corporation

151-01644参数

参数
长*宽*高 96.8mm(长度)*34.9mm(宽度)
零件状态 在售
包装方式 散装

151-01644厂商介绍

HellermannTyton是一家全球领先的电缆管理和标识解决方案提供商,其产品广泛应用于各种行业,包括电信、数据通信、工业、建筑和公共设施等。

主营产品分类:
1. 电缆管理:包括线槽、线管、扎带、线夹等,用于保护和整理电缆。
2. 标识解决方案:提供标签、打印机、软件等,帮助用户标识和管理电缆和设备。
3. 配件:如接头、端子、连接器等,用于电缆连接和扩展。

应用领域:
1. 电信和数据通信:用于数据中心、网络布线等。
2. 工业:用于工厂自动化、设备连接等。
3. 建筑:用于建筑电气系统、智能家居等。
4. 公共设施:用于交通、能源、医疗等基础设施。

HellermannTyton的优势:
1. 产品齐全:提供一站式电缆管理和标识解决方案。
2. 质量可靠:产品经过严格测试,确保性能和耐用性。
3. 定制服务:可根据客户需求提供定制化产品和服务。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

151-01644数据手册

厂牌 PDF简要描述 下载
HELLERMANNTYTON 其他线缆 HELLERMANNTYTON 151-01644 151-01644数据手册

151-01644封装设计

查看详情并下载
Symbol
Footprint
3D Model
