151-01768

产品分类: 其他线缆
厂牌: HELLERMANNTYTON
产品描述:
供应商型号: TS-151-01768
供应商: 海外现货
标准整包数: 3000
HELLERMANNTYTON 其他线缆 151-01768

151-01768概述

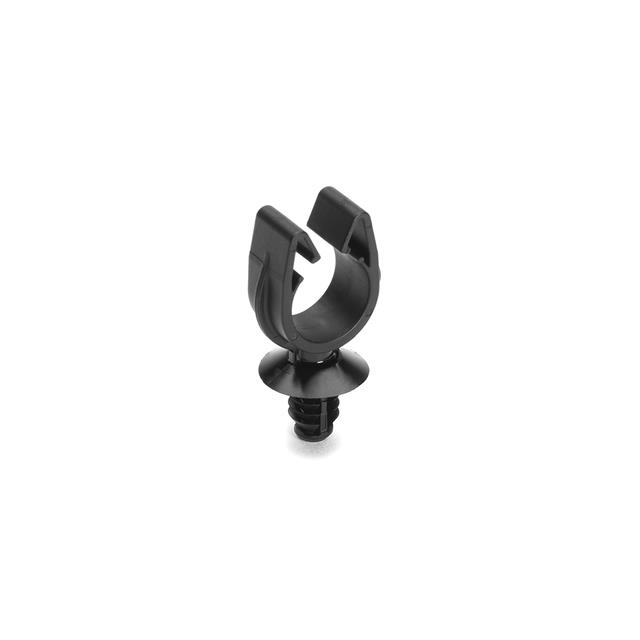

    MOC Clip 14 mm 技术手册与分析

    1. 产品简介


    产品名称:MOC Clip,型号 MOC14FT6.5
    描述:这款MOC Clip是一款专为控制面板设计的固定装置,适用于直径6.5毫米(±0.4毫米)的安装孔。产品由高强度聚酰胺材料制成,具有出色的机械性能和耐温特性,适合多种恶劣环境条件下的应用。

    2. 技术参数


    - 型号:MOC14FT6.5
    - 材质:PA66HIRHSUV(高冲击强度、耐热和紫外线稳定)
    - 颜色:黑色 (BK)
    - 固定方式:Fir Tree结构
    - 安装孔直径:6.5 mm (+/- 0.4 mm)
    - 外形尺寸:
    - 长度 (L):20.9 mm (0.82 英寸)
    - 高度 (H):39.3 mm (1.55 英寸)
    - 深度 (D):10.0 mm (0.39 英寸)
    - 适用电缆直径范围:
    - 最小直径:13.5 mm (0.51 英寸)
    - 最大直径:15.8 mm (0.62 英寸)
    - 面板厚度范围:
    - 最小厚度:0.60 mm (0.02 英寸)
    - 最大厚度:5.5 mm (0.22 英寸)
    - 操作温度范围:-40°C 到 +110°C (-40°F 到 +230°F)
    - 重量:1.64 克 (0.06 磅)
    - 包装数量:每箱3000个

    3. 产品特点和优势


    - 专利锁紧设计:独特的倒置锁紧腿设计、窄开口及圆环锁紧机构,防止意外松脱。
    - 可控的弹性和角度进入:易于安装,安装过程中提供可控的弹性变形和角度调节。
    - 简便插入,高拔出力:通过Fir Tree设计实现简单插入并保持高拔出阻力,确保稳固安装。
    - UL 94 HB阻燃等级:具备良好的防火性能,符合RoHS和Reach合规标准。
    - 无卤素材料:符合环保要求,适用于对环境友好度有较高要求的应用场合。

    4. 应用案例和使用建议


    应用场景:此MOC Clip主要用于汽车、工业自动化、家用电器等领域内的电线束固定。具体而言,在汽车仪表盘、发动机舱以及家电设备控制面板中广泛采用。
    使用建议:
    - 组装时注意对齐方向:安装时确保卡扣正确对准孔位,以避免损坏卡扣。
    - 保持孔洞干净:避免孔洞内有灰尘、油污等杂质,以免影响安装效果。
    - 合理选择位置:根据需要固定电缆的长度和分布,选择合适的位置安装MOC Clip,避免过度集中造成负载不均。

    5. 兼容性和支持


    - 兼容性:MOC Clip可以配合各种标准规格的电缆和控制面板,与市场上主流的线缆固定装置兼容。
    - 支持服务:HellermannTyton提供全面的技术支持和售后服务,包括使用指导、故障排查等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中无法顺利插入 | 检查孔径是否符合标准;使用适当的工具辅助安装 |
    | 拔出力不足 | 检查卡扣是否损坏;更换新的MOC Clip |
    | 颜色不符预期 | 核实产品批次号是否正确;联系供应商确认 |

    7. 总结和推荐


    总结:这款MOC Clip以其专利锁紧设计、优秀的机械性能和广泛的温度适应性成为线束固定领域的优秀选择。无论是对于汽车制造商还是工业设备制造商,都是一款值得信赖的产品。
    推荐:鉴于其在复杂工况下的卓越表现和广泛的应用领域,我们强烈推荐使用这款MOC Clip。

151-01768参数

参数
长*宽*高 20.83mm(长度)*39.37mm(高度)
零件状态 在售
包装方式 散装

151-01768厂商介绍

HellermannTyton是一家全球领先的电缆管理和标识解决方案提供商,其产品广泛应用于各种行业,包括电信、数据通信、工业、建筑和公共设施等。

主营产品分类:
1. 电缆管理:包括线槽、线管、扎带、线夹等,用于保护和整理电缆。
2. 标识解决方案:提供标签、打印机、软件等,帮助用户标识和管理电缆和设备。
3. 配件:如接头、端子、连接器等,用于电缆连接和扩展。

应用领域:
1. 电信和数据通信:用于数据中心、网络布线等。
2. 工业:用于工厂自动化、设备连接等。
3. 建筑:用于建筑电气系统、智能家居等。
4. 公共设施:用于交通、能源、医疗等基础设施。

HellermannTyton的优势:
1. 产品齐全:提供一站式电缆管理和标识解决方案。
2. 质量可靠:产品经过严格测试,确保性能和耐用性。
3. 定制服务:可根据客户需求提供定制化产品和服务。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

151-01768数据手册

厂牌 PDF简要描述 下载
HELLERMANNTYTON 其他线缆 HELLERMANNTYTON 151-01768 151-01768数据手册

151-01768封装设计

查看详情并下载
Symbol
Footprint
3D Model
