首页  >  产品百科  >  561-02655

561-02655

产品分类: 其他线缆
厂牌: HELLERMANNTYTON

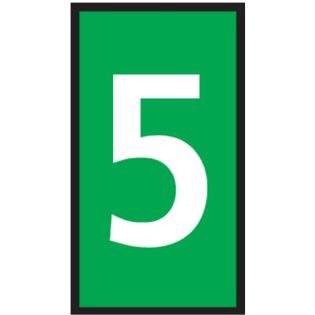

产品描述: HellermannTyton 夹式电缆标识, WIC系列, 卡上固定, 绿色, 线径最小2.8mm, 线径最大3.8mm
供应商型号: 2158589
供应商: 海外现货
标准整包数: 1000
HELLERMANNTYTON 其他线缆 561-02655

561-02655概述

    电子元器件产品技术手册:WIC标识系统
    本文将详细介绍WIC标识系统的电子元器件,涵盖产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持,以及常见问题与解决方案等方面。通过本文的介绍,您将能够全面了解WIC标识系统,并获得相关的使用指导。

    1. 产品简介


    产品类型:WIC标识系统是一种预打印的尼龙插接式线缆标记,适用于电线和电缆的标识。这些标记易于安装,方便维护和维修工作。
    主要功能:主要用于对电线和电缆进行清晰的标识,防止误接或混淆,提高安全性。
    应用领域:广泛应用于电力、通信、工业自动化等领域。

    2. 技术参数


    | 类型 | 最小线缆直径 (mm) | 最大线缆直径 (mm) | 宽度 (mm) | 高度 (mm) | 长度 (mm) | 线缆尺寸范围 (mm²) | 包装数量 |

    | WIC0 | 0.80 | 2.20 | 5.0 | 5.5 | 3.0 | 0.15 - 0.75 | 1,000 pcs. |
    | WIC1 | 2.00 | 2.80 | 5.0 | 6.4 | 3.0 | 0.50 - 1.50 | 1,000 pcs. |
    | WIC2 | 2.80 | 3.80 | 5.6 | 7.1 | 3.0 | 1.50 - 2.50 | 1,000 pcs. |
    | WIC3 | 4.30 | 5.30 | 8.0 | 9.6 | 3.0 | 4.00 - 6.00 | 500 pcs. |
    材料:聚酰胺6.6(PA66)
    操作温度:-40°C至+85°C(105°C,500小时)
    阻燃等级:UL94 V0
    认证标准:EN 60062, IEC 304, UL94

    3. 产品特点和优势


    - 快速易用:预打印尼龙插接式标记,安装简单快捷。
    - 适用性强:适用于已完成终端连接或需要进行维护和修理的情况。
    - 锁定机制:标记之间可相互锁紧,确保文字对齐。
    - 抗振动:标记牢固固定在线缆上,即使在振动环境中也能保持稳定。
    - 工具兼容:WIC工具可以同时容纳三种不同大小的标记。
    - 颜色多样:提供黄色、白色及国际电阻色码,满足不同需求。
    - 应用灵活:标记尺寸由分发器颜色区分,易于识别。

    4. 应用案例和使用建议


    应用案例:在工业控制面板中,为不同类型的电线和电缆(如L1、L2、L3、PE)进行标识,防止误接或混淆,提高系统安全性和维护效率。
    使用建议:
    1. 选择合适的标记类型:根据线缆直径选择相应的WIC标记。
    2. 正确安装工具:确保WIC工具中的标记正确插入并滑动到位。
    3. 定期检查:在高振动环境中,定期检查标记是否松动,必要时重新安装。
    4. 颜色管理:采用统一的颜色编码策略,确保每个标记都易于辨识。

    5. 兼容性和支持


    兼容性:WIC标识系统与多种线缆和电线兼容,适用于各种工业和商业环境。
    支持和服务:如有疑问,用户可联系厂商获取技术支持,以确保产品的最佳使用效果。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 标记无法正确锁紧 | 检查标记是否正确插入工具并滑动到位。 |
    | 标记易脱落 | 使用WIC工具确保标记牢固固定在线缆上。 |
    | 颜色模糊不清 | 重新打印或更换新标记。 |

    7. 总结和推荐


    总结:WIC标识系统以其便捷的安装方式、牢固的固定机制和丰富的颜色选择,成为电线和电缆标识的理想选择。其抗振动和高温特性使其适用于广泛的工业应用。
    推荐:强烈推荐使用WIC标识系统,尤其是对于那些需要频繁维护和修理的应用场景。这些标识系统不仅提高了操作的安全性,还简化了日常管理和维护工作。

561-02655参数

参数
长*宽*高 7.1mm*5.6mm*7.1mm
安装方式 卡扣安装

561-02655厂商介绍

HellermannTyton是一家全球领先的电缆管理和标识解决方案提供商,其产品广泛应用于各种行业,包括电信、数据通信、工业、建筑和公共设施等。

主营产品分类:
1. 电缆管理:包括线槽、线管、扎带、线夹等,用于保护和整理电缆。
2. 标识解决方案:提供标签、打印机、软件等,帮助用户标识和管理电缆和设备。
3. 配件:如接头、端子、连接器等,用于电缆连接和扩展。

应用领域:
1. 电信和数据通信:用于数据中心、网络布线等。
2. 工业:用于工厂自动化、设备连接等。
3. 建筑:用于建筑电气系统、智能家居等。
4. 公共设施:用于交通、能源、医疗等基础设施。

HellermannTyton的优势:
1. 产品齐全:提供一站式电缆管理和标识解决方案。
2. 质量可靠:产品经过严格测试,确保性能和耐用性。
3. 定制服务:可根据客户需求提供定制化产品和服务。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

561-02655数据手册

厂牌 PDF简要描述 下载
HELLERMANNTYTON 其他线缆 HELLERMANNTYTON 561-02655 561-02655数据手册

561-02655封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.5548
库存: 2940
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 554.8
