126-00186

产品分类: 其他线缆
厂牌: HELLERMANNTYTON
产品描述:
供应商型号: 1436-2316-ND
供应商: Digi-Key
标准整包数: 500
HELLERMANNTYTON 其他线缆 126-00186

126-00186概述


    产品简介

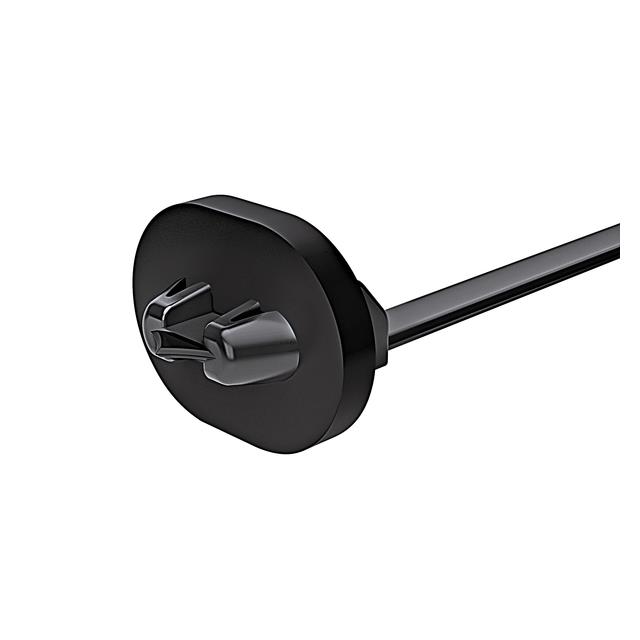

    Push Mount Tie with Seal 是一种集捆扎和固定于一体的电子元器件,专为高振动应用设计。该产品具有多种功能,如防止旋转、防水防尘,非常适合汽车、太阳能、电气工程、建筑、工业自动化和宽带等领域。

    技术参数


    | 参数 | 帝制单位 | 公制单位 |
    |
    | 长度L | 6.2英寸 | 158.0毫米 |
    | 宽度W | 0.22英寸 | 5.5毫米 |
    | 束径最小值(Min. Bundle Diameter) | 0.06英寸 | 1.6毫米 |
    | 束径最大值(Max. Bundle Diameter) | 1.18英寸 | 30.0毫米 |
    | 盘径(Disc Diameter) | 0.63英寸 | 16.0 x 22.0毫米 |
    | 厚度T | - | 1.35毫米 |
    | 面板厚度最小值(Min. Panel Thickness) | 0.02英寸 | 0.6毫米 |
    | 面板厚度最大值(Max. Panel Thickness) | 0.08英寸 | 2.0毫米 |
    | 安装孔直径D | 0.26 - 0.51英寸 | 6.5 x 13.0毫米 |
    | 最小拉伸强度(Minimum Tensile Strength) | 67磅 | 300牛顿 |
    | 工作温度范围 | -40°F到+221°F | -40°C到+105°C |

    产品特点和优势


    1. 箭头形安装方式:提供低插入力和高拔出力,确保安装稳定且便于拆卸。
    2. 抗旋转椭圆紧固件:一旦插入面板孔中就不会旋转,确保电线和软管按照预定方向正确布线。
    3. 橡胶密封圈:阻止水分和碎片通过安装孔进入,增强防水防尘性能。
    4. 高强度材料:采用聚酰胺6.6耐热稳定材料(PA66HS),具备良好的机械强度和耐温性。
    5. 兼容性广:适用于各种不同材质的面板,操作温度范围宽广(-40°C到+105°C)。

    应用案例和使用建议


    应用案例
    Push Mount Tie with Seal 可用于需要高振动环境中稳定的电线或软管固定,例如车辆的发动机舱内。它的抗旋转设计确保了线缆和软管不会因振动而错位。
    使用建议
    1. 在安装过程中确保安装孔直径与产品要求相匹配,以保证良好的紧固效果。
    2. 在安装后检查橡胶密封圈是否完好,以确保良好的防水防尘性能。
    3. 定期检查安装部位是否有松动迹象,及时调整以维持稳定性。

    兼容性和支持


    Push Mount Tie with Seal 适用于多种不同尺寸和材质的面板,适用范围广泛。制造商提供优质的售后服务和技术支持,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    1. 问题:安装时紧固力不足
    - 解决方案:重新检查安装孔直径是否符合要求,并确保安装时正确对准箭头形状安装部分。
    2. 问题:密封圈损坏
    - 解决方案:更换新的密封圈,确保接缝处完全封闭。
    3. 问题:线缆松动
    - 解决方案:定期检查并调整,必要时重新安装以确保稳固。

    总结和推荐


    Push Mount Tie with Seal 是一款高品质的电子元器件,具备出色的稳定性和防水防尘能力,广泛适用于高振动应用环境。其独特的箭头形安装方式和抗旋转椭圆紧固件设计,使得它在各类复杂环境下仍能保持优异的性能。结合制造商提供的优质支持和售后服务,这款产品无疑是高性能应用的理想选择。强烈推荐在需要高稳定性和可靠性的项目中使用 Push Mount Tie with Seal。

126-00186参数

参数
长*宽*高 158mm(长度)*5.5mm(宽度)
零件状态 在售
包装方式 散装

126-00186厂商介绍

HellermannTyton是一家全球领先的电缆管理和标识解决方案提供商,其产品广泛应用于各种行业,包括电信、数据通信、工业、建筑和公共设施等。

主营产品分类:
1. 电缆管理:包括线槽、线管、扎带、线夹等,用于保护和整理电缆。
2. 标识解决方案:提供标签、打印机、软件等,帮助用户标识和管理电缆和设备。
3. 配件:如接头、端子、连接器等,用于电缆连接和扩展。

应用领域:
1. 电信和数据通信:用于数据中心、网络布线等。
2. 工业:用于工厂自动化、设备连接等。
3. 建筑:用于建筑电气系统、智能家居等。
4. 公共设施:用于交通、能源、医疗等基础设施。

HellermannTyton的优势:
1. 产品齐全:提供一站式电缆管理和标识解决方案。
2. 质量可靠:产品经过严格测试,确保性能和耐用性。
3. 定制服务:可根据客户需求提供定制化产品和服务。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

126-00186数据手册

厂牌 PDF简要描述 下载
HELLERMANNTYTON 其他线缆 HELLERMANNTYTON 126-00186 126-00186数据手册

126-00186封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.6051 ¥ 5.064
1000+ $ 0.5762 ¥ 4.8223
1500+ $ 0.56 ¥ 4.6862
2500+ $ 0.5401 ¥ 4.5203
3500+ $ 0.5275 ¥ 4.4143
5000+ $ 0.5144 ¥ 4.3048
12500+ $ 0.4822 ¥ 4.0354
库存: 1500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2532
