148-90050

产品分类: 端子 - 电线接头端子
厂牌: HELLERMANNTYTON
产品描述: Push-In Style Wire Connector, Double Spring, 4-Port
供应商型号: TS-148-90050
供应商: 海外现货
标准整包数: 1
HELLERMANNTYTON 端子 - 电线接头端子 148-90050

148-90050概述

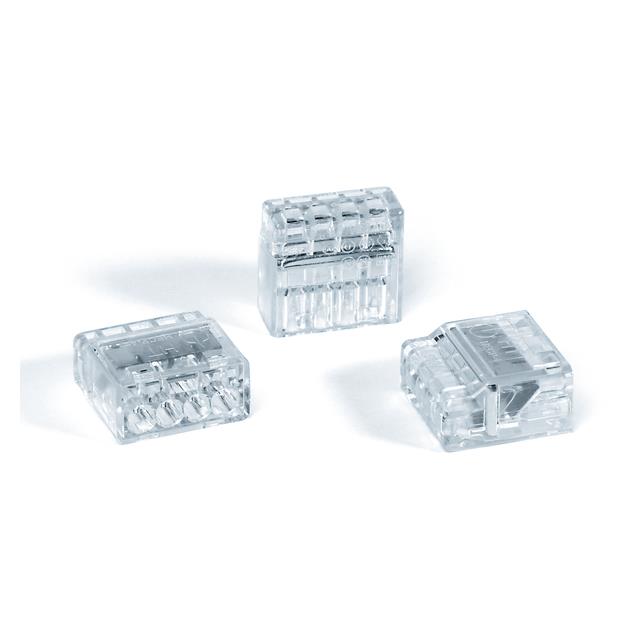

    HelaCon Plus Mini Push-In Style Wire Connector技术手册

    产品简介


    HelaCon Plus Mini是一款采用推入式设计的电子元器件,适用于多种电气安装应用。它通过双弹簧技术确保连接的安全、可靠和高效,特别适合在紧凑空间中使用。产品型号为HCPM-4,包装规格为每包300个,颜色为透明。

    技术参数


    - 型号: HCPM-4
    - 尺寸:
    - 长度(英寸/毫米): 0.65 / 16.5
    - 宽度(英寸/毫米): 0.76 / 19.4
    - 高度(英寸/毫米): 0.30 / 7.70
    - 深度(英寸/毫米): 0.65 / 16.5
    - 材料: 聚碳酸酯 (PC)
    - 耐燃等级: UL 94 V0
    - 阻燃特性: 无卤素
    - 工作温度范围(摄氏度/华氏度): -30°C 至 +85°C / -22°F 至 +185°F
    - 认证/规范:
    - SGS Fimko Ltd | EN 60998-2-2:2004
    - SGS Fimko Ltd | EN 60998-2-2:201
    - ENEC CE | 2006/65/EC
    - cULus UL | ANSI/UL 486-A
    - UL | ANSI/UL 486-C
    - Intertek Semko | EN 60998-2-2:2004
    - UL | ANSI/UL 486-B
    - NEMKO AS | EN 60998-2-2:2004
    - RoHS认证: 是
    - 包装数量: 300

    产品特点和优势


    - 弹簧技术: 双弹簧设计确保安全、可靠的连接。
    - 紧凑设计: 较小的外形尺寸,适合在狭小空间内使用。
    - 易于安装: 低插入力,方便快速安装固体或绞合铜线。
    - 识别简单: 颜色编码便于识别不同规格。
    - 多功能适用: 每个端口可接受多种电线直径,适用范围广。
    - 电线兼容性: 支持12–22 AWG固体线和14–22 AWG绞合线。

    应用案例和使用建议


    HelaCon Plus Mini广泛应用于各种电气安装中,如家庭布线、工业自动化和设备连接。由于其小巧的设计,非常适合在布线空间有限的地方使用。建议在安装时注意电线直径的选择,以确保最佳的连接效果。此外,在高温环境下使用时应格外小心,以免影响连接的稳定性。

    兼容性和支持


    HelaCon Plus Mini与大多数标准电气设备和电线兼容,无需特殊工具即可轻松安装。制造商提供了详尽的技术支持文档和售后服务,确保用户能够顺利完成安装并维持长期稳定的性能。

    常见问题与解决方案


    1. 问题: 连接不稳定
    - 解决方案: 确认电线直径符合产品规格,重新插入直至稳固。
    2. 问题: 插入力过大
    - 解决方案: 使用正确的方法,轻轻推入电线直到完全到位。
    3. 问题: 温度变化影响连接
    - 解决方案: 在极端温度下使用时,定期检查连接状态,必要时重新连接。

    总结和推荐


    HelaCon Plus Mini是一款设计精良、性能稳定的推入式电线连接器。它的紧凑设计、便捷安装和广泛适用性使其成为许多电气安装的理想选择。无论是家庭装修还是工业应用,这款产品都能提供出色的连接质量和可靠性。强烈推荐使用此产品,特别是在需要在有限空间内实现高效连接的场合。

148-90050参数

参数
零件状态 在售
包装方式 散装

148-90050厂商介绍

HellermannTyton是一家全球领先的电缆管理和标识解决方案提供商,其产品广泛应用于各种行业,包括电信、数据通信、工业、建筑和公共设施等。

主营产品分类:
1. 电缆管理:包括线槽、线管、扎带、线夹等,用于保护和整理电缆。
2. 标识解决方案:提供标签、打印机、软件等,帮助用户标识和管理电缆和设备。
3. 配件:如接头、端子、连接器等,用于电缆连接和扩展。

应用领域:
1. 电信和数据通信:用于数据中心、网络布线等。
2. 工业:用于工厂自动化、设备连接等。
3. 建筑:用于建筑电气系统、智能家居等。
4. 公共设施:用于交通、能源、医疗等基础设施。

HellermannTyton的优势:
1. 产品齐全:提供一站式电缆管理和标识解决方案。
2. 质量可靠:产品经过严格测试,确保性能和耐用性。
3. 定制服务:可根据客户需求提供定制化产品和服务。
4. 全球布局:在全球设有生产基地和销售网络,提供快速响应和本地化服务。

148-90050数据手册

厂牌 PDF简要描述 下载
HELLERMANNTYTON 端子 - 电线接头端子 HELLERMANNTYTON 148-90050 148-90050数据手册

148-90050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 85.9124 ¥ 730.2554
5+ $ 80.7768 ¥ 686.6028
10+ $ 77.1666 ¥ 655.9161
库存: 14
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 730.25
