首页  >  产品百科  >  3130-F120-P7T1-W02Q-15A

3130-F120-P7T1-W02Q-15A

产品分类: 断路器
产品描述: ETA 热断路器, 3130 系列, 15A, 2 极
供应商型号: 2122001
供应商: 海外现货
标准整包数: 1

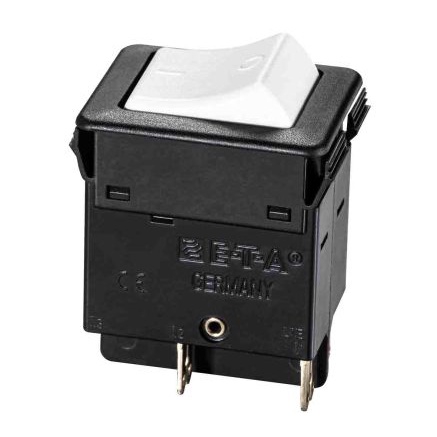

E-T-A ELEKTROTECHNISCHE APPARATE 断路器 3130-F120-P7T1-W02Q-15A

3130-F120-P7T1-W02Q-15A概述

    电子元器件产品技术手册:3130热过电流断路器

    产品简介


    3130型热过电流断路器是一种紧凑设计的单极、双极及三极摇杆开关/热断路器(符合EN 60934标准),适用于插入式面板安装。可选择保护一个或多个极。可选装氖灯照明(低电压下采用灯丝灯泡),提供多种颜色的摇杆按钮。该断路器主要用于电机、变压器、电磁线圈、家用电器及办公设备和手持工具等场合。

    技术参数


    - 最大电压额定值:交流240 V、380 V、415 V;直流28 V、50 V
    - 电流等级:单极0.1到20 A;双极和三极0.1到16 A
    - 典型寿命:单极30,000次操作,双极50,000次操作
    - 工作温度范围:-30°C 到 +60°C
    - 防护等级:IP40
    - 耐冲击:1极25 g,2+3极20 g(11 ms)
    - 振动测试:5 g (57-500 Hz),±0.38 mm (10-57 Hz)
    - 绝缘强度:额定脉冲污染耐压等级为4 kV
    - 断路能力:根据不同的电流等级,最大可达3500 A(AC)和2000 A(DC)

    产品特点和优势


    - 紧凑设计:适用于各种紧凑的空间内安装。
    - 多极选择:提供单极、双极和三极版本以满足不同需求。
    - 优良的环境适应性:具有较高的耐温性和抗冲击性能,适合严苛的工业环境。
    - 灵活的照明选项:可选装氖灯和LED灯,方便视觉识别。
    - 高可靠性:具备高耐电击能力和长期稳定的性能表现。

    应用案例和使用建议


    3130断路器广泛应用于各种电机、变压器、电磁线圈、家用电器、办公设备和手持工具中。为了更好地发挥其作用,建议在实际应用中注意以下几点:
    - 正确选择安装位置:确保断路器位于易于操作且不易受到外部因素影响的地方。
    - 避免过度负荷:合理规划负载分配,防止电流超过其额定值,以减少不必要的跳闸。
    - 定期检查和维护:定期检查接线和接点,确保良好的电气连接和物理完整性。

    兼容性和支持


    - 与各类控制面板及设备高度兼容,易于集成。
    - 产品认证:通过了UL、CSA、Semko等多种认证。
    - 厂商提供全面的技术支持和售后服务,包括安装指导、故障排除等。

    常见问题与解决方案


    - 问题一:断路器频繁跳闸。
    - 解决方案:检查负载是否超过了断路器的额定电流值。如果超载,考虑更换更高额定值的断路器或减少负载。
    - 问题二:灯具不亮。
    - 解决方案:确认电源电压是否符合灯具的电压要求,检查接线是否正确,确保电路没有断开。


    总结和推荐


    综上所述,3130热过电流断路器凭借其紧凑的设计、优良的性能、广泛的适用性和可靠的支持,在众多应用场合中表现出色。它能够满足绝大多数工业和民用电器的需求。因此,强烈推荐使用这款断路器。

3130-F120-P7T1-W02Q-15A参数

参数
照明
断路器类型 热敏式
执行器类型 控制杆
额定电流 15A
极数 2
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
长*宽*高 44mm*33mm*44mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3130-F120-P7T1-W02Q-15A厂商介绍

E-T-A Elektrotechnische Apparate是一家德国公司,专注于电气保护领域的研发和生产。公司主营产品包括:

1. 断路器:用于保护电路免受过载和短路的损害。
2. 过载继电器:监测电流,防止电机过载。
3. 保护继电器:保护电气设备免受各种故障的影响。
4. 隔离开关:用于隔离电源,确保安全操作。
5. 接触器:用于远程控制电机和其他设备的启动和停止。

这些产品广泛应用于工业自动化、建筑、能源、交通等领域。E-T-A的优势在于:

1. 高品质:产品符合国际标准,质量可靠。
2. 创新:不断研发新技术,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户特定需求。
4. 服务:提供全面的技术支持和售后服务。

3130-F120-P7T1-W02Q-15A数据手册

厂牌 PDF简要描述 下载
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 E-T-A ELEKTROTECHNISCHE APPARATE 3130-F120-P7T1-W02Q-15A 3130-F120-P7T1-W02Q-15A数据手册

3130-F120-P7T1-W02Q-15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 373.6501
25+ ¥ 358.6943
50+ ¥ 343.7492
100+ ¥ 336.2819
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
