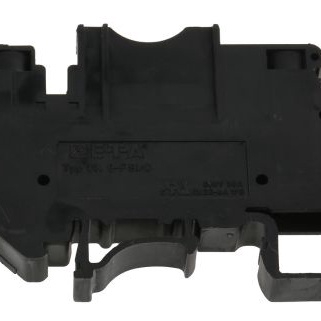

X222.233.01 1180 BASE

产品分类: 电路保护配件
产品描述: ETA 端子块, 端子块, 用于1180
供应商型号: 4588762
供应商: 海外现货
标准整包数: 1
E-T-A ELEKTROTECHNISCHE APPARATE 电路保护配件 X222.233.01 1180 BASE

X222.233.01 1180 BASE概述


    产品简介


    本篇技术手册所涉及的产品是一款迷你型单极热断路器(Thermal Automotive Circuit Breaker),型号为1180。这款热断路器主要用于电力分配系统中,特别适用于控制柜和过程控制系统中的负载保护。它具有插拔式安装选项,配备了可靠的瞬时动作和防跳闸机制,符合CBE标准EN/IEC 60934。该产品的设计紧凑,采用了刀片终端,便于导轨安装。

    技术参数


    以下是产品的关键技术参数和规格:
    - 额定电压:交流 250 V;直流 65 V
    - 额定电流:0.1 A 至 10 A
    - 典型寿命:
    - 低阻性负载下:3000 次操作
    - 感性负载下:500 次操作
    - 工作温度范围:-20°C 至 +60°C(-4°F 至 +140°F)
    - 绝缘耐压等级:2.5 kV 防护,符合 IEC 60664 和 IEC 60664A 标准
    - 介电强度:
    - 操作区域:交流 3000 V
    - 安装区域:交流 1500 V
    - 绝缘电阻:大于 100 MΩ(直流 500 V)
    - 分断能力:
    - 交流 250 V:2000 A
    - 直流 65 V:200 A
    - 防护等级:操作区域 IP40,端子区域 IP00
    - 振动和冲击测试:
    - 振动:5 g(57-500 Hz),±0.38 mm(10-57 Hz)
    - 冲击:25 g(11 ms)
    - 腐蚀和湿度测试:
    - 腐蚀:96 小时盐雾试验
    - 湿度:240 小时相对湿度 95%

    产品特点和优势


    1. 高可靠性:配备可靠的瞬时动作和防跳闸机制,确保在故障情况下迅速响应。
    2. 多功能安装:提供插拔式安装选项,支持导轨安装。
    3. 广泛的电流范围:额定电流从 0.1 A 到 10 A,满足不同应用场景的需求。
    4. 高分断能力:在不同电压和负载条件下具备出色的分断能力,确保安全可靠。
    5. 耐用性强:通过严格的振动、冲击和湿度测试,适用于严苛的工作环境。
    6. 认证标准:符合多项国际标准,如 VDE、CSA 和 UL,确保产品质量。

    应用案例和使用建议


    应用案例
    这款断路器广泛应用于汽车电气系统、控制柜和其他需要过载和短路保护的场合。例如,在电动汽车中,可以用于保护电池管理系统、电机驱动系统等关键部件,防止因电流过大而导致的安全隐患。
    使用建议
    1. 正确选择电流范围:根据负载需求选择合适的电流范围,通常选择略高于实际最大电流的断路器以保证系统的稳定性。
    2. 考虑环境因素:确保断路器的工作环境温度不超过规定的最大值,以免影响使用寿命。
    3. 定期检查:定期对断路器进行检查,确保其正常工作状态。

    兼容性和支持


    这款断路器的设计考虑了广泛的兼容性,可以轻松与现有的控制系统和电源设备集成。厂商提供了详细的使用指南和技术支持服务,以确保用户能够正确安装和维护该产品。

    常见问题与解决方案


    1. 问题:断路器频繁跳闸
    - 解决方案:检查负载电流是否超过了断路器的额定电流,如果超过,请更换更高额定电流的断路器。
    2. 问题:无法复位断路器
    - 解决方案:确认故障原因并排除后,手动按下复位按钮即可恢复正常工作。
    3. 问题:电路断路器外观损坏
    - 解决方案:联系制造商更换新的电路断路器。

    总结和推荐


    综上所述,这款1180迷你型单极热断路器在功能、性能和可靠性方面表现出色,特别适合应用于需要高可靠性的电力分配系统中。其紧凑的设计、广泛的电流范围和出色的分断能力使其在市场上具备显著的竞争优势。对于需要在严苛环境下工作的应用场合,这款断路器无疑是一个理想的选择。
    推荐:鉴于其卓越的性能和可靠性,强烈推荐使用这款1180迷你型单极热断路器。

X222.233.01 1180 BASE厂商介绍

E-T-A Elektrotechnische Apparate是一家德国公司,专注于电气保护领域的研发和生产。公司主营产品包括:

1. 断路器:用于保护电路免受过载和短路的损害。
2. 过载继电器:监测电流,防止电机过载。
3. 保护继电器:保护电气设备免受各种故障的影响。
4. 隔离开关:用于隔离电源,确保安全操作。
5. 接触器:用于远程控制电机和其他设备的启动和停止。

这些产品广泛应用于工业自动化、建筑、能源、交通等领域。E-T-A的优势在于:

1. 高品质:产品符合国际标准,质量可靠。
2. 创新:不断研发新技术,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户特定需求。
4. 服务:提供全面的技术支持和售后服务。

X222.233.01 1180 BASE数据手册

厂牌 PDF简要描述 下载
E-T-A ELEKTROTECHNISCHE APPARATE 电路保护配件 E-T-A ELEKTROTECHNISCHE APPARATE X222.233.01 1180 BASE X222.233.01 1180 BASE数据手册
