首页  >  产品百科  >  3400-P10-H-SI-3A

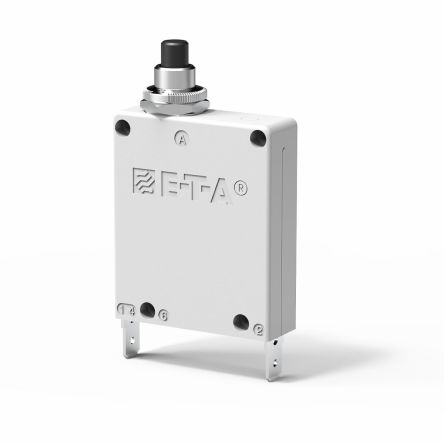

3400-P10-H-SI-3A

产品分类: 断路器
产品描述: ETA 热磁断路器, 3400 系列, 3A, 1 极
供应商型号: 3400-P10-H-SI-3A
供应商: Master
标准整包数: 1
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 3400-P10-H-SI-3A

3400-P10-H-SI-3A概述

    热磁式断路器3300/3400技术手册

    产品简介


    热磁式断路器3300和3400是单极断路器,具有防撬、防跳闸设计及即时复位、快速响应的机械结构。这些断路器主要用于控制系统、仪器仪表、医疗设备、机床和机器人等领域。根据不同的需求,它们提供快速动作和标准延时两种脱扣特性。

    技术参数


    | 参数 | 规格 |

    | 最大电压额定值 | 交流250V,50/60Hz;直流65V |
    | 电流额定值 | 0.05至16A |
    | 辅助电路额定值 | 1A,交流250V/直流65V(电阻负载) |
    | 工作温度范围 | 0°C至+55°C |
    | 绝缘耐压等级 | 污染等级III,操作区域:4kV,主电路/辅助电路:4kV,辅助电路4-5/6-7:1.5kV |
    | 额定冲击耐受电压 | 操作区域:4kV,主电路/辅助电路:4kV,辅助电路4-5/6-7:1.5kV |
    | 绝缘电阻 | >100MΩ(直流500V) |
    | 分断能力 | (VDE 0660, Part 101, P-2)0.05...0.8A 自限流,1...2A:200A,2.5...16A:400A
    (UL 1077/EN 60 934 PC1)IN UN 0.05...4.5A:AC 250V 200A,5...8A:AC 250V 1000A,9...15A:AC 125V 1000A,0.05...15A:DC 65V 200A |
    | 环境保护 | 操作区域:IP 40,接线端区域:IP 00 |
    | 震动 | 5g(57-500Hz),±0.38mm(10-57Hz)至IEC 68-2-6,测试Fc,10次频率循环/轴 |
    | 冲击 | 25g(11ms)至IEC 68-2-27,测试Ea |
    | 腐蚀 | 盐雾测试96小时至IEC 68-2-11,测试Ka |
    | 湿度 | 潮湿环境测试240小时至IEC 68-2-3,测试Ca |
    | 质量 | 3300型:约55g;3400型:约50g |

    产品特点和优势


    - 防撬设计:确保了电路在异常情况下不会误动作。
    - 快速响应:在故障发生时能够迅速切断电源,减少损失。
    - 多种脱扣特性:提供快速动作和标准延时两种脱扣特性,以适应不同应用需求。
    - 高分断能力:能在高电流环境下可靠工作,保护系统安全。
    - 多功能选项:可选配辅助触点、分流端子和手动释放装置,提高了灵活性和适用性。

    应用案例和使用建议


    应用案例:
    - 控制系统:用于各种自动化控制系统,保护控制回路不受过载和短路影响。
    - 仪器仪表:广泛应用于医疗设备、测量仪器中,确保其正常运行。
    - 机器人:为工业机器人提供可靠的电路保护,确保机器人的安全运行。
    使用建议:
    - 在安装过程中,确保电路的电流不超过断路器的额定值。
    - 由于断路器的电流参数与温度有关,建议在高温环境下使用时,考虑乘以相应的降容系数,以避免误动作。

    兼容性和支持


    - 兼容性:与M12x1规格的金属螺纹颈配合使用时,可提供更好的保护等级。
    - 支持:制造商提供了详细的技术手册和支持服务,以帮助用户进行正确安装和维护。

    常见问题与解决方案


    - 问题:断路器频繁跳闸。
    - 解决方案:检查负载电流是否超过了断路器的额定值,必要时更换更高额定值的断路器。

    - 问题:断路器不跳闸。
    - 解决方案:检查电路连接是否正确,或者更换新的断路器。

    总结和推荐


    综上所述,热磁式断路器3300/3400具有强大的功能和广泛的适用范围,适用于各种控制系统和自动化设备。其独特的设计和高性能使其在市场上具备显著的竞争优势。强烈推荐在需要高可靠性和稳定性的环境中使用这款断路器。

3400-P10-H-SI-3A参数

参数
照明电压-标称值 -
照明 -
断路器类型 热磁性
执行器类型 按下重置
额定电流 3A
极数 1
额定电压-AC 240V
额定电压-DC 65V
长*宽*高 42mm*42mm*74.8mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3400-P10-H-SI-3A厂商介绍

E-T-A Elektrotechnische Apparate是一家德国公司,专注于电气保护领域的研发和生产。公司主营产品包括:

1. 断路器:用于保护电路免受过载和短路的损害。
2. 过载继电器:监测电流,防止电机过载。
3. 保护继电器:保护电气设备免受各种故障的影响。
4. 隔离开关:用于隔离电源,确保安全操作。
5. 接触器:用于远程控制电机和其他设备的启动和停止。

这些产品广泛应用于工业自动化、建筑、能源、交通等领域。E-T-A的优势在于:

1. 高品质:产品符合国际标准,质量可靠。
2. 创新:不断研发新技术,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户特定需求。
4. 服务:提供全面的技术支持和售后服务。

3400-P10-H-SI-3A数据手册

厂牌 PDF简要描述 下载
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 E-T-A ELEKTROTECHNISCHE APPARATE 3400-P10-H-SI-3A 3400-P10-H-SI-3A数据手册

3400-P10-H-SI-3A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 79.3738
5+ $ 73.0518
10+ $ 68.794
30+ $ 64.661
50+ $ 60.863
100+ $ 60.557
250+ $ 60.557
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 79.37
