1410-L210-L2F1-S02-0.63A

产品分类: 断路器
产品描述: ETA 热断路器, 1410-L 系列, 630mA, 1 极
供应商型号: 457-L210L2F1S020.63A
供应商: Mouser
标准整包数: 1

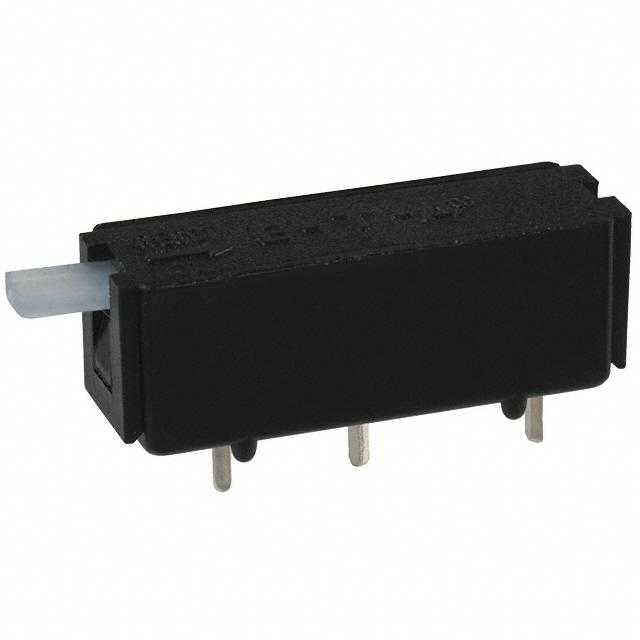

E-T-A ELEKTROTECHNISCHE APPARATE 断路器 1410-L210-L2F1-S02-0.63A

1410-L210-L2F1-S02-0.63A概述

    电子元器件产品技术手册:1410-L/G 热过电流断路器

    产品简介


    1410-L/G 系列热过电流断路器是一款单极按下即复位的热过电流保护装置,具备极为快速的过载开关性能(符合EN 60934标准)。其紧凑的设计减少了PCB所需的安装空间。该系列断路器包含两种不同的型号:1410-L2 和 1410-G1,分别带有转换触点,适用于提供状态输出信号。该产品广泛应用于电机、变压器、电磁线圈、印刷电路板、手持设备、家用电器和仪器仪表等领域。

    技术参数


    1410-L/G 热过电流断路器的主要技术参数如下:
    - 额定电压:交流 250V;直流 28V (UL/CSA)
    - 额定电流范围:0.63A 至 10A
    - 辅助电路:最大 0.2 x 额定电流,最高 1A,交流 250V,功率因数为 1
    - 保护等级:I 级(II 级当安装在绝缘基座上)
    - 典型寿命:
    - 300 次操作,电流为 2 倍额定电流(-L2...)
    - 500 次操作,电流为 2 倍额定电流(-L1.../-G1...)
    - 工作温度范围:-20°C 至 +100°C
    - 绝缘耐压:额定脉冲污染耐受电压 4kV,污染等级 2
    - 介电强度:交流 2000V
    - 绝缘电阻:>100MΩ(直流 500V)
    - 开断能力:0.63A 至 2.5A 时 12 倍额定电流;3.15A 至 10A 时 8 倍额定电流,最大值为 50A,UL 1077/EN 60934 PC1 下 200A(交流 125V)
    - 环境防护:
    - 工作区域:IP 40
    - 接线端子区域:IP 00
    - 振动测试:8g (57-500Hz),±0.61mm (10-57Hz),符合 IEC 68-2-6,测试 Fc
    - 冲击测试:20g (11ms),符合 IEC 68-2-27,测试 Ea
    - 腐蚀测试:48小时盐雾测试,符合 IEC 68-2-11,测试 Ka
    - 湿度测试:96小时湿度 95%RH,符合 IEC 68-2-3,测试 Ca
    - 质量:约 5g

    产品特点和优势


    1410-L/G 系列热过电流断路器具有以下特点和优势:
    - 超快响应:具备极为快速的过载开关性能,确保设备安全。
    - 紧凑设计:节省PCB所需空间,提高设计灵活性。
    - 转换触点:1410-L2 和 1410-G1 版本带有转换触点,可用于提供状态输出信号。
    - 宽温范围:工作温度范围广,适用于各种恶劣环境。
    - 高可靠性:典型寿命长,可承受多次操作而不失效。
    - 高防护等级:满足IP40防护标准,增强环境适应性。

    应用案例和使用建议


    1410-L/G 系列热过电流断路器在多个领域都有广泛应用:
    - 电机:用于保护电机免受过载引起的损坏。
    - 变压器:避免变压器因过热而发生故障。
    - 电磁线圈:在电磁线圈中提供过电流保护。
    - 家用电器和手持设备:确保这些设备在异常情况下能迅速断开电源。
    使用建议:
    - 在安装过程中注意防护等级要求,确保符合应用环境的需求。
    - 使用合适的电气工具进行安装和维护,以防止误操作导致的安全风险。
    - 定期检查和测试断路器的工作状态,确保其正常运行。

    兼容性和支持


    1410-L/G 系列热过电流断路器与多种电气系统和设备兼容。制造商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。用户可以通过以下联系方式获取更多技术支持:
    - 德国:(0 91 87) 10-0
    - 美国:(847) 827-7600
    - 英国:(01296) 420336

    常见问题与解决方案


    - 问题:断路器频繁跳闸
    - 解决方案:检查负载是否过大,适当减小负载或更换更大额定电流的断路器。
    - 问题:断路器无法复位
    - 解决方案:检查断路器是否已达到额定工作次数,必要时更换新的断路器。
    - 问题:断路器外壳损坏
    - 解决方案:及时更换断路器,避免造成安全隐患。

    总结和推荐


    1410-L/G 系列热过电流断路器凭借其超快的响应速度、紧凑的设计、高可靠性等特点,在各类应用场景中表现出色。其广泛的应用领域和强大的技术参数使其在市场上具有很强的竞争力。如果您正在寻找一款高效可靠的热过电流保护解决方案,1410-L/G 系列热过电流断路器是您的理想选择。强烈推荐此款产品给需要高性能过电流保护的用户。

1410-L210-L2F1-S02-0.63A参数

参数
额定电压-AC 240V
额定电压-DC 28V
照明电压-标称值 -
照明
断路器类型 热断路器
执行器类型 按下重置
额定电流 630mA
极数 1
长*宽*高 33mm*9.6mm*9.6mm
安装方式 通孔安装
包装方式 散装

1410-L210-L2F1-S02-0.63A厂商介绍

E-T-A Elektrotechnische Apparate是一家德国公司,专注于电气保护领域的研发和生产。公司主营产品包括:

1. 断路器:用于保护电路免受过载和短路的损害。
2. 过载继电器:监测电流,防止电机过载。
3. 保护继电器:保护电气设备免受各种故障的影响。
4. 隔离开关:用于隔离电源,确保安全操作。
5. 接触器:用于远程控制电机和其他设备的启动和停止。

这些产品广泛应用于工业自动化、建筑、能源、交通等领域。E-T-A的优势在于:

1. 高品质:产品符合国际标准,质量可靠。
2. 创新:不断研发新技术,满足市场需求。
3. 定制化:提供定制化解决方案,满足客户特定需求。
4. 服务:提供全面的技术支持和售后服务。

1410-L210-L2F1-S02-0.63A数据手册

厂牌 PDF简要描述 下载
E-T-A ELEKTROTECHNISCHE APPARATE 断路器 E-T-A ELEKTROTECHNISCHE APPARATE 1410-L210-L2F1-S02-0.63A 1410-L210-L2F1-S02-0.63A数据手册

1410-L210-L2F1-S02-0.63A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.26 ¥ 120.497
10+ $ 12.366 ¥ 104.4927
25+ $ 12.3444 ¥ 104.3102
50+ $ 10.2492 ¥ 86.6057
100+ $ 9.4284 ¥ 79.67
250+ $ 8.2215 ¥ 69.4717
500+ $ 7.5705 ¥ 63.9707
1000+ $ 7.098 ¥ 59.9781
库存: 91
起订量: 1 增量: 1
