LFXTAL026388

产品分类: 无源晶振
厂牌: IQD FREQUENCY
产品描述: 16pF ±30ppm ±50ppm 14.7456MHz 60Ω 贴片安装 7.5mm*5.2mm*1.4mm
供应商型号: 10B-2449437-4
供应商: 国内现货
标准整包数: 1
IQD FREQUENCY 无源晶振 LFXTAL026388

LFXTAL026388概述


    产品简介

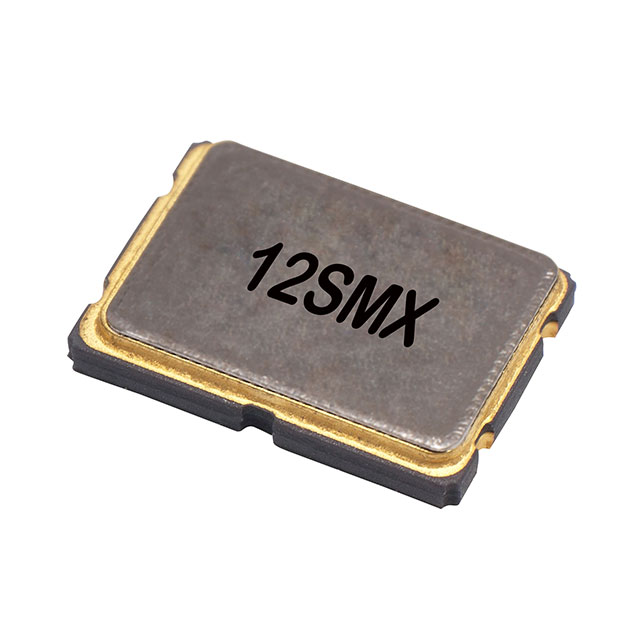

    LFXTAL026388 是一款标准的 7 x 5 mm SMD 石英晶体,型号为 12SMX-B。这款晶体采用金属盖密封陶瓷封装,适用于各种电子设备。该产品的典型应用领域包括无线通信设备、物联网(IoT)设备、医疗设备、网络设备等。石英晶体作为时钟信号源,对于确保电子设备的稳定运行至关重要。

    技术参数


    - 频率参数:
    - 频率:14.74560 MHz
    - 频率容差:±30.00 ppm
    - 频率稳定性:±50.00 ppm
    - 振荡阶数:基频
    - 年老化率:最大 ±5 ppm
    - 电气参数:
    - 负载电容:16.00 pF
    - 并联电容:最大 7 pF
    - 驱动功率:最大 100 µW
    - 等效串联电阻(ESR):最大 60.00 Ω
    - 环境参数:
    - 工作温度范围:-20.00°C 至 70.00°C
    - 存储温度范围:-40°C 至 125°C

    产品特点和优势


    LFXTAL026388 的主要特点是高精度和良好的稳定性。频率容差为 ±30.00 ppm,频率稳定性为 ±50.00 ppm,使其适用于需要高精度时钟信号的应用。此外,其年老化率仅为最大 ±5 ppm,保证了长期使用下的可靠性。采用金属盖密封陶瓷封装,使其具备良好的环境适应性,能够在较宽的工作温度范围内稳定工作。

    应用案例和使用建议


    应用案例
    LFXTAL026388 常用于无线通信设备中的时钟振荡器,以确保数据传输的准确性。在物联网设备中,它可以提供稳定的时钟信号,确保传感器数据的实时传输。在医疗设备中,如心率监测器和超声波成像设备,其高稳定性可以确保诊断结果的准确性。
    使用建议
    1. 在选择外部电路组件时,需确保负载电容与晶体的负载电容匹配,以达到最佳性能。
    2. 注意工作温度范围,避免在超出额定范围的情况下使用。
    3. 由于驱动功率限制为 100 µW,设计时需考虑驱动电路的匹配,以确保不会超过这一限制。

    兼容性和支持


    LFXTAL026388 与大多数 SMD 封装设备兼容,适合多种 PCB 设计。制造商提供了详细的技术支持,包括样品申请、技术咨询和售后服务。通过网站或销售办公室可获取更多信息和技术支持。

    常见问题与解决方案


    1. 问题:晶体启动时间长
    - 解决办法:检查驱动功率是否过低,调整驱动电路以确保在 100 µW 之内。
    2. 问题:频率不稳定
    - 解决办法:确保晶体的负载电容设置正确,参考数据手册进行匹配。
    3. 问题:频率容差超出预期
    - 解决办法:确认存储和运输条件,避免极端温度和湿度影响。

    总结和推荐


    综上所述,LFXTAL026388 石英晶体以其高精度、良好的稳定性和宽泛的工作温度范围,在多种电子设备中表现出色。对于需要高精度时钟信号的应用,它是一个理想的选择。强烈推荐在无线通信、物联网、医疗和网络设备中使用此产品。通过与供应商的技术支持团队紧密合作,可以进一步优化产品的性能和使用寿命。

LFXTAL026388参数

参数
负载电容 16pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 60Ω
频率 14.7456MHz
驱动电平 -
长*宽*高 7.5mm*5.2mm*1.4mm
安装方式 贴片安装
包装方式 卷带包装

LFXTAL026388厂商介绍

IQD Frequency是一家专注于频率控制解决方案的公司,其产品广泛应用于通信、工业、汽车和消费电子等领域。公司主营产品包括晶体振荡器、频率合成器、时钟分配器、时钟管理器和时钟缓冲器等,这些产品在确保系统同步和稳定运行方面发挥着关键作用。

IQD Frequency的产品分类主要包括:
1. 晶体振荡器:提供精确的频率输出,适用于需要高精度时钟信号的场合。
2. 频率合成器:能够生成多种频率,满足复杂系统的频率需求。
3. 时钟分配器:将单一时钟信号分配到多个设备,保证系统同步。
4. 时钟管理器:集成多种时钟功能,简化系统设计。
5. 时钟缓冲器:增强时钟信号的稳定性和抗干扰能力。

IQD Frequency的优势在于:
- 高精度和高稳定性:产品能够提供精确的频率控制,确保系统稳定运行。
- 广泛的应用领域:产品适用于多种行业,满足不同客户的需求。
- 创新技术:不断研发新技术,提高产品性能和可靠性。
- 定制化服务:根据客户需求提供定制化解决方案,增强客户满意度。

LFXTAL026388数据手册

厂牌 PDF简要描述 下载
IQD FREQUENCY 无源晶振 IQD FREQUENCY LFXTAL026388 LFXTAL026388数据手册

LFXTAL026388封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.1634
20+ ¥ 12.9023
40+ ¥ 12.6413
2000+ ¥ 12.1357
库存: 901
起订量: 18 增量: 1
交货地:
最小起订量为:10
合计: ¥ 131.63
